间歇传动用槽轮式日内瓦机构设计

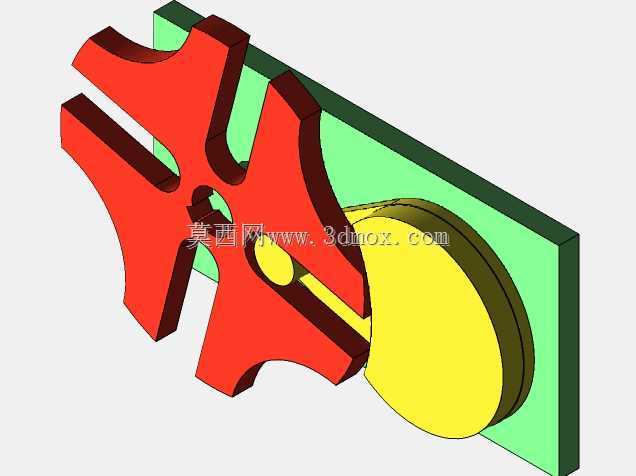

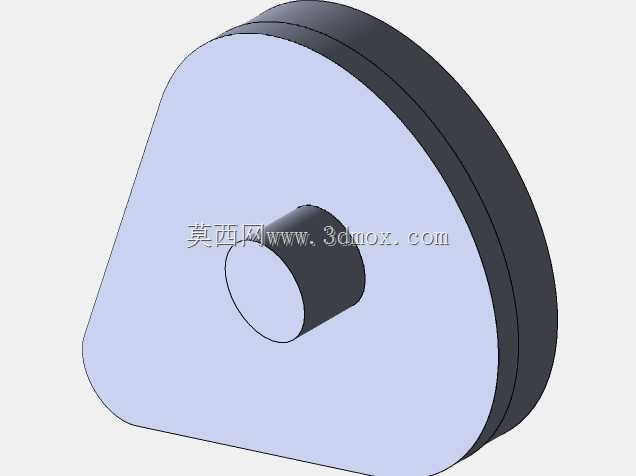

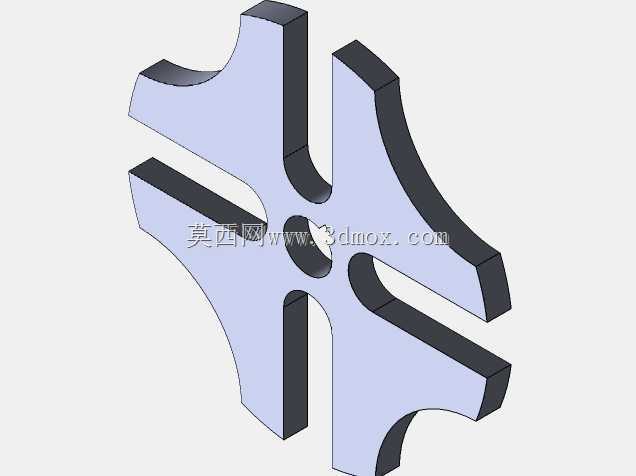

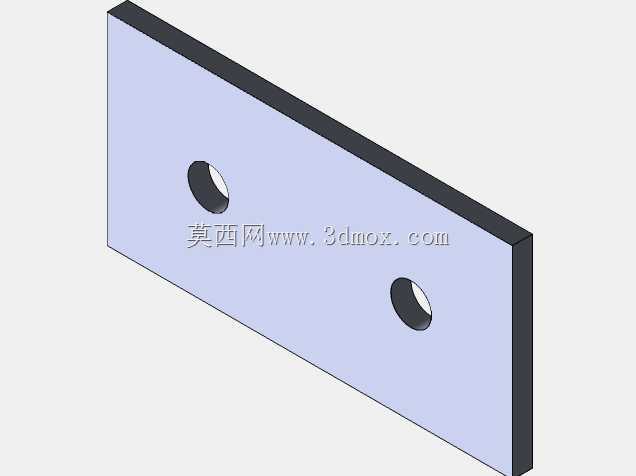

在自动化生产线的工位转位、轻工机械的送料步进、影视设备的胶片抓片、计数装置的数位切换等场景中，我们经常需要让从动件实现周期性的动停交替——也就是主动件持续匀速转动时，从动件按照固定角度完成分度转动后精准锁止，等待下一个驱动周期到来，这种工况下日内瓦机构是应用最广泛的经典传动结构之一。这套槽轮式日内瓦机构，核心由带圆柱驱动销的主动拨盘、带径向槽的四槽从动槽轮、安装背板以及锁止定位弧面几个部分组成，整体采用立式板装结构，所有传动部件都集成在一块平整的安装基板上，不需要额外搭建复杂的支撑框架，安装时只需要将基板通过四个角的安装孔固定在设备的安装立面上，就能完成整套机构的装配，适配绝大多数需要间歇分度的小型设备的安装空间。从功能特性来看，这套机构的动停时序匹配非常清晰：当主动拨盘匀速转动时，拨盘上的圆柱销在进入槽轮的径向槽之前，拨盘上的凹形锁止弧会和槽轮外缘的凸形锁止弧完全贴合，此时槽轮被完全锁止，不会因为负载波动或者振动出现偏移，保证工位停留时的定位精度；当圆柱销滑入径向槽的瞬间，锁止弧刚好脱离配合，圆柱销会带动槽轮按照固定的转角转动，当圆柱销从径向槽滑出时，下一组锁止弧重新进入配合，槽轮再次进入静止锁止状态，整个过程传动平稳，没有刚性冲击，动停切换的位置精度可以控制在很小的范围内，完全满足中低速分度场景的精度要求。在设计思路上，这套机构采用了最经典的四槽外啮合结构，槽轮每次转动的分度角为90度，也就是主动拨盘每转动一整圈，槽轮完成四分之一圈的转动后静止，这种结构的设计优势在于加工难度低，驱动销和径向槽的配合间隙容易控制，锁止弧的配合面加工精度容易保证，相比内啮合或者多槽数的结构，外啮合四槽结构的传动效率更高，动停比的匹配更适合大多数常见的分度工况，比如自动化装配线上的四工位转盘，每个工位对应一次槽轮的转动，停留时间足够完成装配、检测、上下料等工序动作。从安装边界来看，整套机构的主动轴和从动轴采用平行轴布置，两个轴的中心距按照传动比和槽数做了精准匹配，安装时只需要保证主动轴的输入动力转速控制在设计允许的范围内，避免转速过高带来的柔性冲击，就能保证机构长期稳定运行；槽轮的输出端可以直接连接转台、送料辊、拨叉等执行部件，不需要额外添加减速或者定位结构，依靠自身的锁止弧就能完成静止阶段的定位，大幅简化了配套设备的结构设计。相比棘轮、不完全齿轮等其他间歇传动结构，日内瓦机构的传动过程更平稳，噪音更低，定位精度更高，在中低速、固定分度角的间歇传动场景中，有着不可替代的应用优势，这套结构的设计参数经过优化，驱动销和槽轮的接触应力控制在合理范围内，锁止弧的配合长度足够抵抗静止阶段的负载扭矩，不会出现跑位或者锁止失效的问题，不管是用于教学演示的机械原理模型，还是直接应用在实际生产设备中作为分度传动单元，都能稳定实现预期的间歇传动功能。
