带倒角组结构的机用切削刀杆

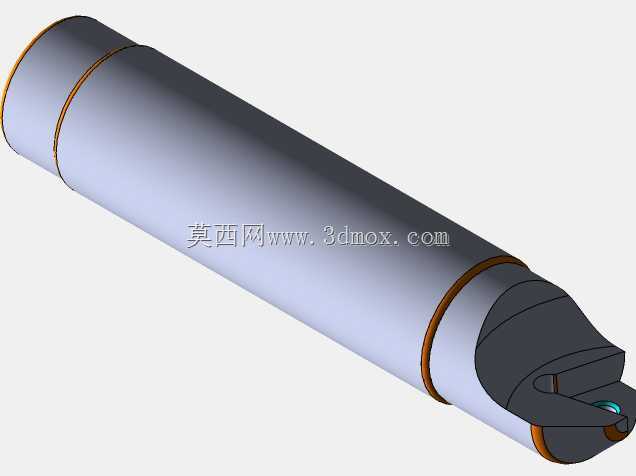

这款带倒角组结构的切削刀杆，主要应用于金属切削加工场景，适配数控车床、加工中心等常规机加工设备，可搭配对应型号的可转位刀片完成外圆车削、端面切削、台阶加工等常见机加工工序，在普通钢件、铸铁、有色金属零件的批量加工场景中都能稳定发挥作用。刀杆整体采用长圆柱式主体结构，沿杆身设置多道环形限位槽，这些槽位可配合机床刀架的锁紧结构实现刀杆的轴向定位，避免加工过程中刀杆受切削力作用出现轴向窜动，保障切削进给的精度稳定性。刀杆靠近装刀端的位置做了侧方平切定位结构，该结构可与刀架的定位面紧密贴合，抵消切削过程中产生的周向扭转力矩，防止刀杆在重切削工况下发生转动偏移，保障刀片装夹的位置精度。刀杆上的倒角组结构经过精细化设计，所有棱边位置都做了对应角度的倒角处理，一方面可以消除刀杆热处理后产生的应力集中点，提升刀杆整体的抗疲劳强度，延长刀杆在断续切削工况下的使用寿命；另一方面，光滑过渡的倒角结构可以避免刀杆安装、更换过程中锋利棱边划伤操作人员，同时也能减少切屑缠绕在刀杆棱边位置的概率，提升加工过程的排屑顺畅度。从安装边界来看，刀杆的圆柱主体直径适配常规标准方刀架的装夹孔径，整体长度可满足常规加工行程下的悬伸需求，安装时只需将刀杆穿入刀架对应孔位，对齐环形槽的位置锁紧压块，再通过侧方平切面完成周向定位即可完成装夹，无需额外制作定制化装夹配件，可直接适配多数常规机加工设备的刀架结构。刀杆的装刀端设置了标准化的刀片定位槽与锁紧结构，可快速完成刀片的更换与定位，重复装夹的定位精度可满足常规精加工的公差要求，减少换刀后的对刀辅助时间，提升批量加工的生产效率。刀杆整体的结构设计兼顾了刚性与装夹便捷性，杆身的壁厚经过合理计算，在保障整体抗弯曲、抗扭转强度的前提下，尽可能控制刀杆自身重量，降低刀架的承重负载，同时杆身的光滑圆柱表面也便于日常清理维护，加工后残留的切屑与切削液可快速擦拭清理，避免残留杂质堆积影响后续装夹精度。
