铸造用倒角套件结构设计

在铸造生产的后处理工序中，铸件浇口残留、分型面飞边以及端口锐边的倒角处理是影响成品装配精度与操作安全性的关键环节，这套倒角套件正是针对中小型管状铸件端口倒角作业开发的配套工装结构。从实际应用场景来看，这类套件常配套在手持倒角动力工具或者半自动倒角专机上使用，适配直径20规格的管状铸件端口加工，不管是铸铁材质的液压管路铸件，还是铸铝材质的气动元件壳体端口，都能通过更换套件内的对应导向件完成稳定倒角作业，避免人工手持砂轮倒角出现的角度不均、端口崩边、倒角尺寸超差等常见问题。

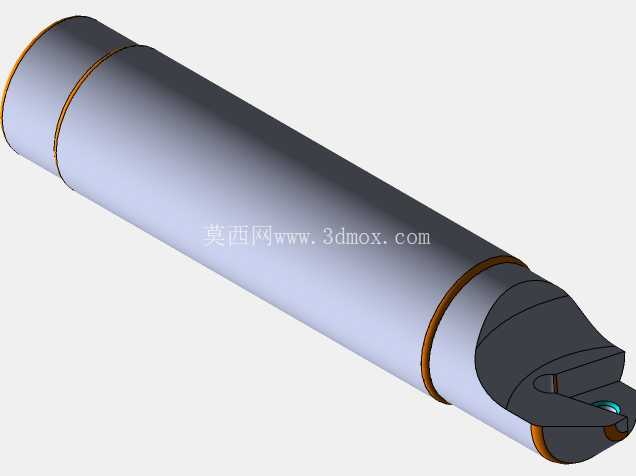

从功能特性上看，这套套件采用分段式同轴结构设计，主体为长圆柱导向基体，表面设置多道环形定位槽，安装时可以根据铸件端口的伸入深度调整定位挡圈的位置，精准控制倒角的轴向加工深度，避免倒角过深损伤铸件本体壁厚，或是倒角过浅达不到锐边钝化的要求。导向段的外径与待加工铸件的内孔尺寸采用间隙配合设计，单边间隙控制在0.05mm以内，加工时导向段先伸入铸件内孔完成径向定位，再带动端部的倒角切削刃完成周向均匀切削，能保证倒角后的端口同轴度控制在0.1mm以内，倒角角度一致性偏差不超过±1°，完全满足中高压管路铸件的端口密封装配要求。

设计思路上，这套结构没有采用一体式整体刀杆设计，而是将导向基体、定位环、切削端做成分体可拆结构，一方面是针对不同壁厚、不同倒角尺寸要求的铸件，可以单独更换切削端或者调整定位环位置，不需要更换整套工装，降低生产现场的工装备库成本；另一方面，长圆柱导向基体的表面做了硬化处理，硬度达到HRC55以上，反复伸入铸件内孔定位时不会因为摩擦、磕碰出现拉毛、变形，延长工装的整体使用寿命。端部的切削位置预留了排屑缺口，倒角过程中产生的金属切屑可以顺着缺口及时排出，不会堆积在切削刃和铸件端口之间，避免切屑挤压刮伤已加工的铸件表面。

从安装边界来看，这套套件的柄部采用标准直柄结构，适配市面上常见的手持气动倒角机、台式钻床以及专用倒角设备的夹头安装，夹持段长度满足常规三爪夹头的最小夹持深度要求，安装后整体径向跳动量控制在0.03mm以内，不会因为高速转动出现摆振导致倒角面出现振纹。套件的整体长度经过优化，在满足常规长度管状铸件端口倒角作业的行程要求前提下，避免过长的杆部在转动时出现挠曲变形，即使是加工深度在150mm以内的深孔铸件端口，也能保持稳定的定位精度。在实际生产验证中，使用这套倒角套件加工铸件端口，单工位的加工效率比人工手持砂轮倒角提升60%以上，加工后的端口不需要额外做二次修磨，倒角面的表面粗糙度能达到Ra3.2以下，完全满足后续装配密封圈、对接管路的密封面质量要求，同时也能避免操作工人接触高速旋转的砂轮，降低后处理工序的安全风险。针对铸造车间多粉尘、多金属切屑的作业环境，这套套件的定位槽位置做了圆滑过渡设计，没有容易堆积粉尘和切屑的死角，日常维护只需要定期擦拭导向面、检查切削刃的磨损情况即可，不需要复杂的拆解保养，适合铸造车间大批量连续作业的使用需求。
