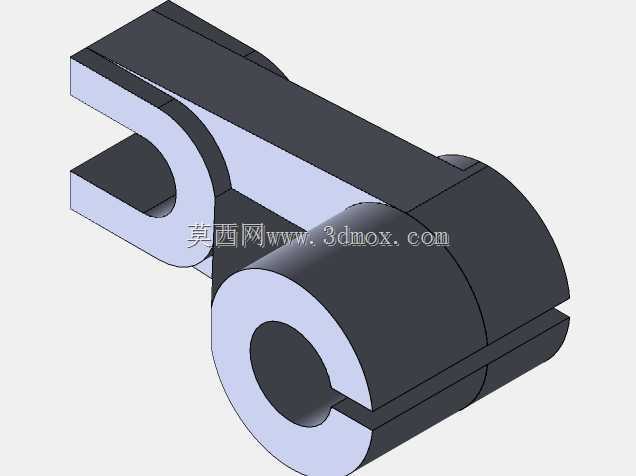

叉型开槽铰接夹紧连接构件

该构件属于机械传动与连接系统中的常用铰接夹紧类零件，主要应用于需要实现杆件铰接、角度可调同时具备夹紧锁止功能的机械结构场景，常见于轻工机械、自动化输送线、可调工装夹具、小型工程机械的操作连杆机构中，可实现两个部件之间的铰接转动，同时依靠开槽结构的夹紧力锁止相对位置，避免铰接部位出现非预期的松动窜动。从实际用途来看，该构件一端为叉型开口结构，用于配套对应尺寸的连接耳片，通过销轴穿装实现铰接副的构建，可允许连接部件绕销轴轴线完成一定角度的摆动，适配机构运动过程中的角度变化需求；另一端为带轴向开槽的筒状夹紧结构，可套入对应直径的圆杆类构件，通过配套紧固件收紧开槽位置，利用筒身收缩产生的抱紧力实现与圆杆的刚性固定，同时可根据安装需求调整圆杆插入筒身的深度，灵活调整连接端的伸出长度，适配不同安装间距的使用需求。在功能特性上，该构件兼顾了铰接的转动灵活性与夹紧连接的锁止可靠性，叉型端的开口尺寸与铰接孔位经过匹配设计，可保证铰接转动过程无卡滞，同时具备足够的接触面积降低铰接面的单位压强，减少长期往复转动带来的磨损；筒状端的开槽沿轴向贯通至筒身近中部位置，保证收紧时筒身可产生均匀的弹性变形，抱紧圆杆后接触面积充足，夹紧力分布均匀，不会出现局部应力集中导致的圆杆压痕或者构件开裂问题。设计思路上，该构件采用一体式结构设计，摒弃了传统铰接座与夹紧座分体装配的形式，减少了装配环节的累计误差，同时提升了构件整体的结构强度，避免分体连接部位出现的松动风险；整体外形采用等强度设计思路，叉型部位与筒状部位的过渡区域做了圆弧过渡处理，可有效分散机构受力时的应力集中，提升构件的抗疲劳性能，适配长期往复摆动的工况需求。外形尺寸与安装边界方面，该构件整体沿轴向延伸，叉型端的开口宽度适配常规厚度的连接耳片，铰接孔的孔径匹配常用标准销轴尺寸，筒状夹紧端的内孔直径适配常用规格的圆杆型材，筒身外径与开槽宽度经过参数匹配，保证使用标准紧固件即可完成夹紧操作，安装时仅需在铰接端穿装销轴、夹紧端穿装锁紧螺栓即可完成装配，不需要额外加工复杂的安装位，可直接适配现有标准型材与标准紧固件，降低整体机构的加工与装配成本。
