M5U堆叠式RGB发光单元结构设计

这款M5U规格的RGB发光单元，是面向模块化拼接电子装置、创意桌面外设、小型智能指示终端开发的配套功能组件，主要应用在可编程堆叠式硬件开发场景中，可作为状态指示模块、氛围发光组件、交互反馈单元嵌入到各类DIY智能硬件、桌面控制终端、小型传感节点装置内，为整套硬件提供全彩可视化的状态反馈与氛围呈现能力。

从实际用途来看，该单元可通过配套的堆叠接口与同规格的主控模块、传感模块、驱动模块实现快速拼接，无需额外布线即可完成电气连接与机械固定，能够根据主控输出的信号呈现不同色彩、不同闪烁频率的发光效果，既可以用于硬件运行状态的直观指示，比如通过红、绿、蓝不同色彩对应设备故障、正常运行、待机等不同工作状态，也可以通过全彩混光实现自定义氛围光效，满足创意硬件、桌面潮玩、小型交互装置的视觉呈现需求。

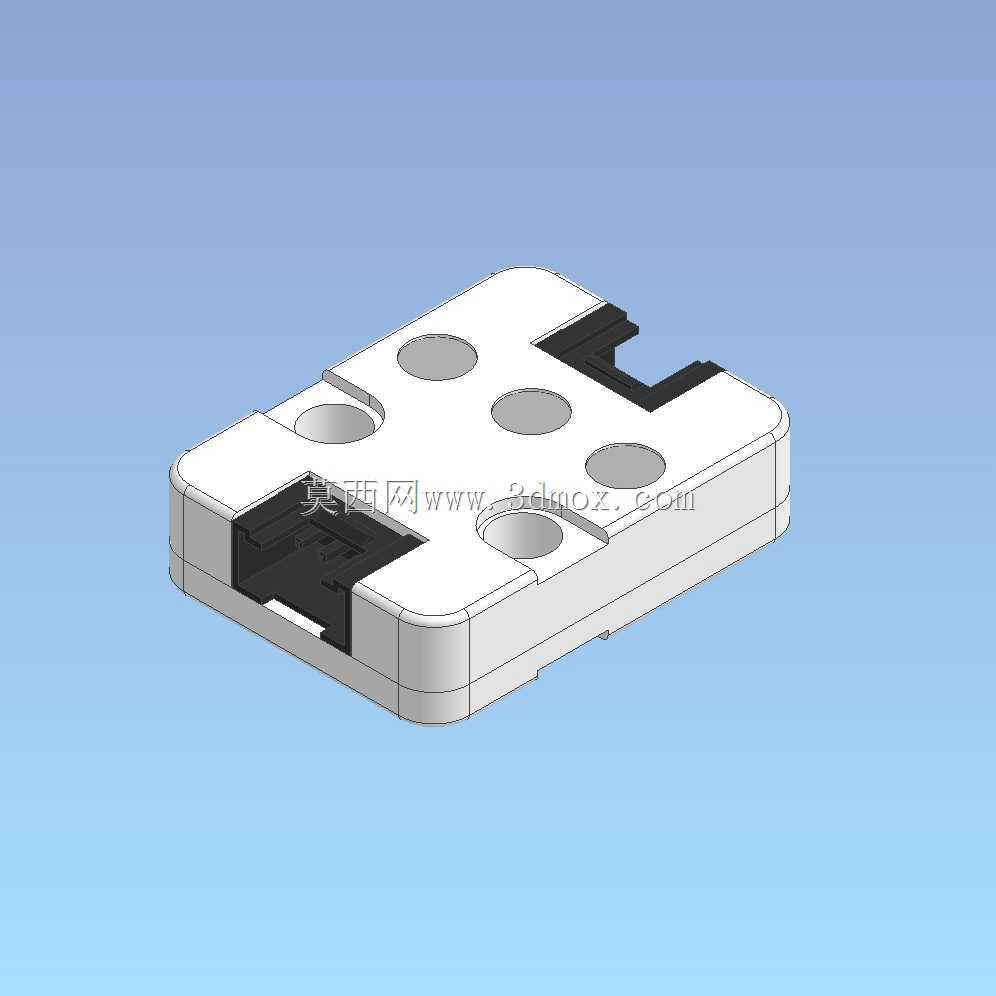

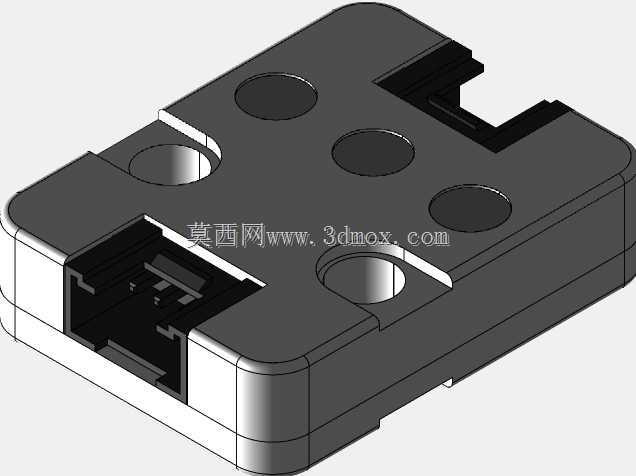

在功能特性设计上，该单元采用扁平化的方正壳体造型，壳体表面预留了五个均匀分布的导光孔位，对应内置的五颗RGB发光灯珠，能够实现均匀的面状出光效果，避免单点发光的刺眼问题；壳体两侧设计了对称的卡扣式拼接槽位，拼接时可与相邻模块的卡扣结构精准嵌合，保证多模块堆叠后的整体结构强度，不会出现松脱错位的问题；壳体边缘做了圆角过渡处理，既可以避免组装时划伤操作人员，也能让整体外观更具精致感，适配消费级创意硬件的外观需求。

设计思路上，这款单元完全遵循M5堆叠硬件的通用安装规范，整体外形采用统一的矩形轮廓，接口位置、安装孔位完全匹配同系列模块的通用标准，能够实现与全系列同规格模块的无差别互换拼接；壳体采用分体式结构设计，上盖与底座通过卡扣配合固定，无需螺丝即可完成组装，既方便生产阶段的快速装配，也便于后期的维护与元器件更换；内部预留了足够的布线与元器件容纳空间，可完整容纳RGB灯珠阵列、限流电阻、连接触点等核心元器件，同时保证壳体拼接后无外露缝隙，提升整体防护能力。

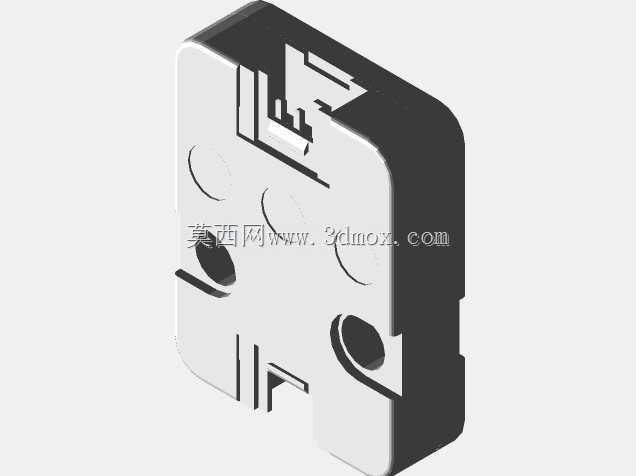

在外形尺寸与安装边界方面，该单元整体为薄型方正结构，厚度控制在极小范围内，多模块堆叠后不会占用过多纵向空间；壳体上的五个圆形孔位既作为导光通道，也可作为辅助安装定位孔，在需要额外固定的场景下，可通过对应规格的定位柱穿过孔位实现模块与安装基面的固定；两侧的拼接槽位深度经过精准测算，既保证拼接后的卡扣结合力足够，又不会因为槽位过深导致模块拆卸困难；底部的连接触点区域做了凹陷设计，可避免堆叠时触点与其他金属部件误接触造成短路，同时保证相邻模块拼接时触点能够精准对接，实现稳定的电气连接。
