V型组合式颗粒炭空气净化过滤装置

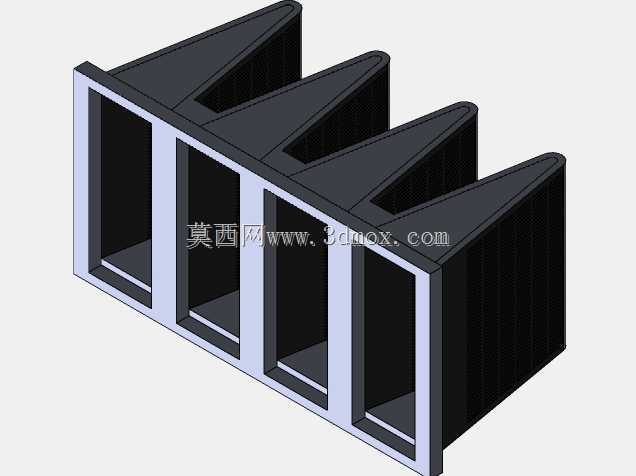

该颗粒炭过滤装置主要应用于工业通风系统末端废气净化、商用新风系统进气过滤、涂装车间排风除味、化工实验室尾气处理等场景，可有效截留气流中的苯、甲苯、二甲苯以及部分氯化类气态污染物，同时对空气中的细微悬浮颗粒物具备一定的前置拦截作用，适配大风量低阻的通风工况，是气态污染物治理环节常用的核心净化单元。装置采用多组V型滤腔并排组合的结构设计，整体外框为一体式刚性围边结构，可直接嵌入标准通风管道的法兰对接位，安装时无需额外定制转接框架，外框预留的密封边可配合通风管道的密封胶条实现无漏风装配，适配常规矩形通风管道的安装尺寸边界，单组装置可根据通风量需求灵活拼接扩展，无需改动原有通风管路的整体布局。每组V型滤腔采用三角加强筋结构设计，外侧的三角支撑肋可在滤料填充后维持腔体结构稳定，避免通风风压作用下出现滤腔变形、滤料挤压密实导致风阻陡升的问题，滤腔内部预留均匀的炭料填充空间，可根据处理污染物的类型适配不同孔径的颗粒活性炭，气流从滤腔开口端进入后，可沿V型斜面均匀穿过滤料层，相比平板式炭滤结构，该设计在相同安装截面积下可提升近一倍的滤料接触面积，大幅延长炭料的更换周期，同时降低气流穿过滤层的整体阻力，减少通风系统的能耗损耗。外框采用薄壁刚性结构设计，在保证结构强度的前提下尽可能降低装置自重，滤腔的开口端设置有限位挡边，可固定内置的透气护网，避免颗粒炭在通风气流扰动下出现漏炭逸散的问题，相邻滤腔之间的分隔板与外框为一体化结构，不存在拼接缝隙，可避免气流短路未经过滤直接排出的问题。装置整体无多余外露结构，安装后外表面平整，可直接对接前后通风管道，日常维护时仅需从滤腔开口端更换饱和的颗粒炭即可，无需整体拆卸装置，大幅降低后期运维的操作难度，适配连续运行的通风净化系统使用需求，可在常温常压的通风工况下长期稳定运行，针对不同浓度的有机废气场景，可通过调整颗粒炭的填充密度、炭种类型来匹配对应的净化效率要求，兼顾净化效果与运行风阻的平衡。
