萨博Trionic8汽车发动机控制单元结构

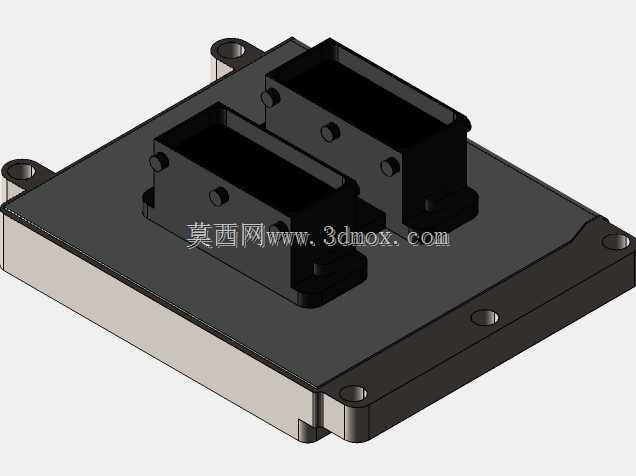

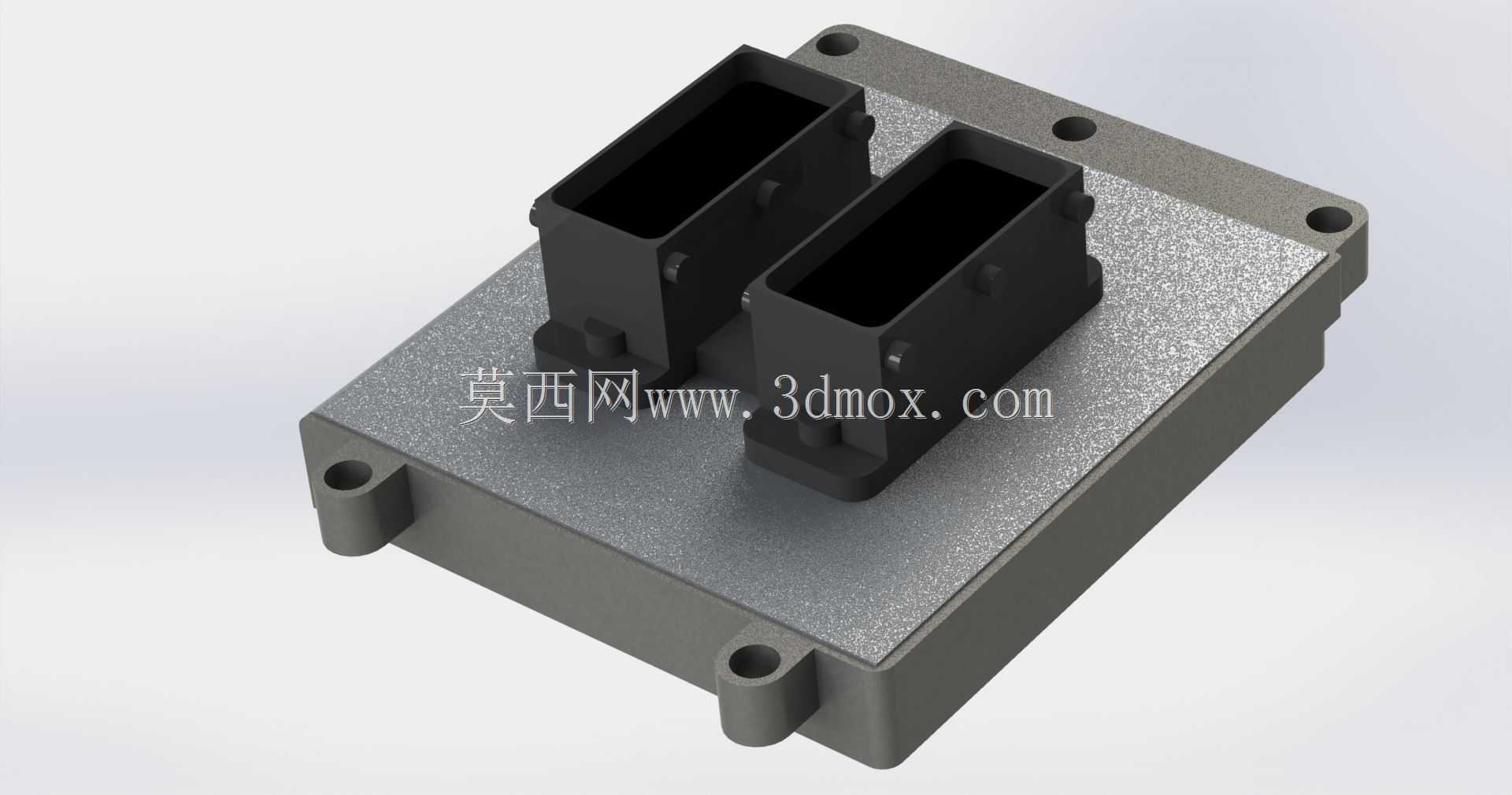

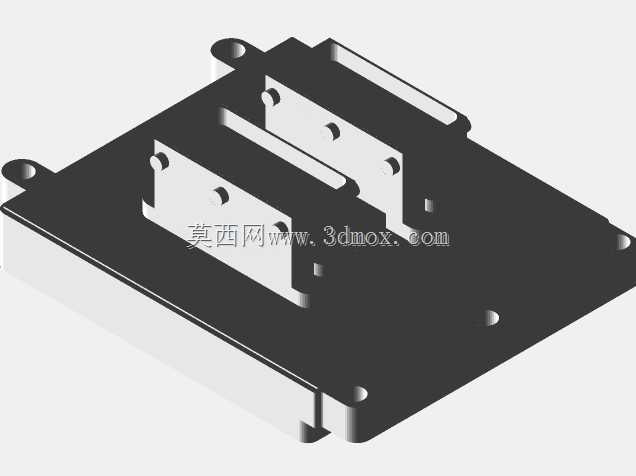

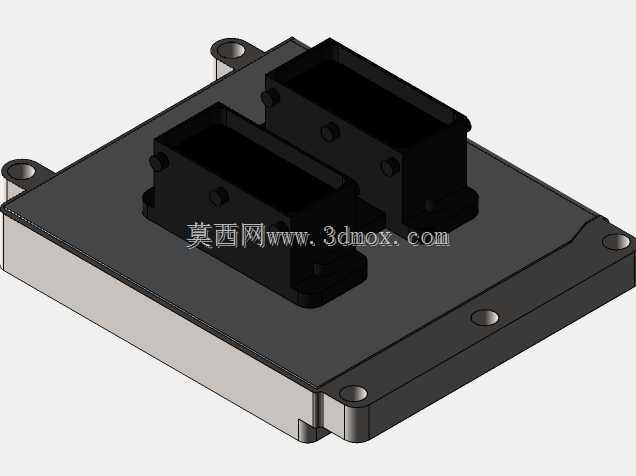

该模型还原的是适配萨博车型的发动机控制单元实体结构，这类部件是汽车动力电控系统的核心载体，日常搭载于车辆发动机舱的防火墙上或座舱内仪表台下方区域，承担着发动机全工况运行的核心管控职能。在实际车辆运行过程中，它会持续采集进气流量、曲轴转速、节气门开度、冷却液温度、氧传感器反馈等数十项实时运行参数，按照预设的控制逻辑完成喷油脉宽计算、点火提前角调整、怠速稳定控制、排放闭环调节等核心操作，直接决定发动机的动力输出表现、燃油经济性与排放达标水平，是保障发动机平稳可靠运行的核心电控部件。从产品功能特性来看，该控制单元采用双插接件接口设计，能够同时满足动力控制信号输入、执行器驱动输出、车载网络通讯、电源供给等多类线路的连接需求，接口的防呆结构设计可以避免装配过程中的插反问题，保障线束连接的可靠性。产品外壳采用铸铝基座搭配密封上盖的结构形式，铸铝基座本身具备优异的导热性能，可以将内部电路板上功率元件工作产生的热量快速散发到周边环境中，避免元件过热出现性能衰减或故障；基座四周预留的带衬套安装孔，能够通过螺栓将控制单元牢固固定在车身安装支架上，同时可以缓冲车辆行驶过程中产生的振动，避免内部电路板受振动冲击出现焊点松脱、元件损坏的问题。从设计思路层面，该模型完全参照实物的实际尺寸完成结构复刻，还原了外壳的壁厚、安装孔的位置间距、插接件的凸起定位结构、外壳边缘的密封槽等细节结构，既可以用于汽车电控系统的教学演示场景，帮助学习者直观理解车用ECU的外部结构与安装逻辑，也可以作为汽车维修实训的参考模型，辅助维修人员熟悉该款ECU的安装点位、接口布局与拆装流程，还能为汽车改装领域的从业者提供结构参考，用于设计ECU移位安装的固定支架、防水防尘防护外壳等配套结构。在安装边界层面，该控制单元整体为方正的盒体结构，安装时需要预留出插接件的线束插拔操作空间，同时要避开发动机舱内的高温热源与易积水区域，保障部件长期运行的稳定性。
