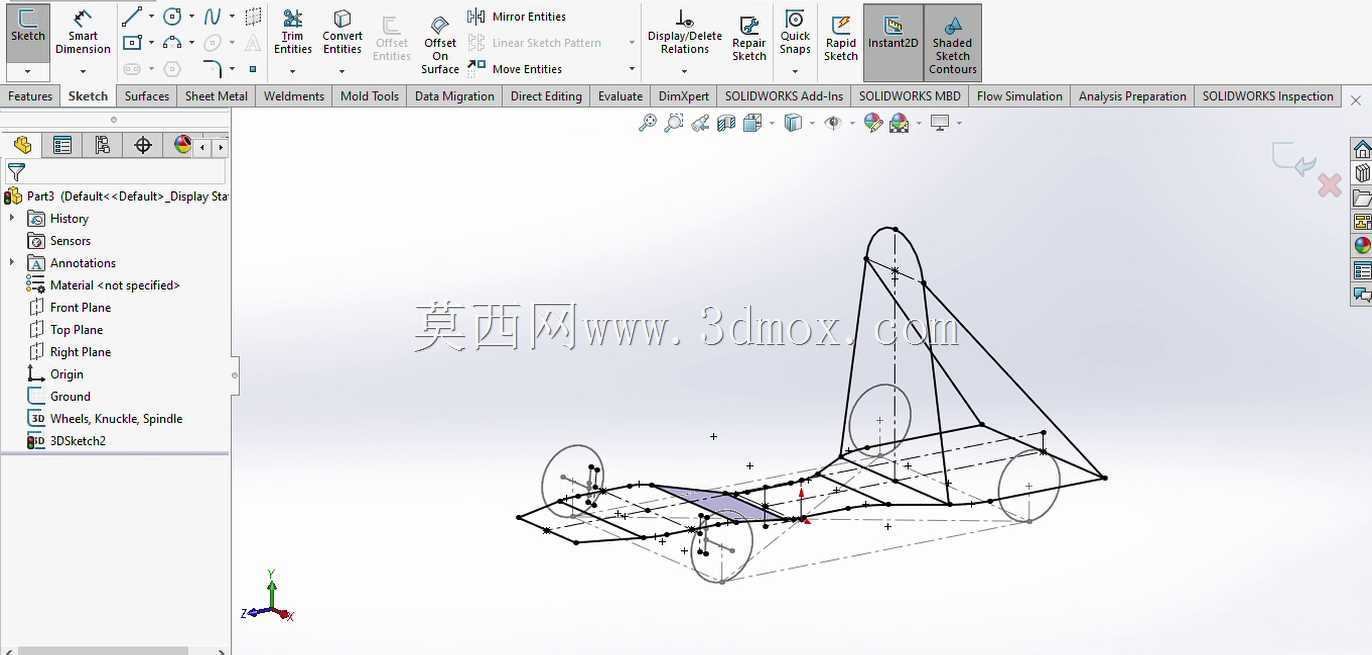

卡丁车底盘转向结构线框设计方案

这套卡丁车底盘转向结构的线框设计，主要面向休闲娱乐卡丁车、场地竞技卡丁车的前期研发验证场景，也可适配小型自制非道路四轮代步车的底盘框架搭建需求，是整车开发过程中底盘系统定型阶段的核心参考结构。在实际场地应用中，卡丁车的底盘转向系统直接决定了车辆过弯时的操控响应速度、行驶轨迹精准度以及高速行驶下的车身稳定性，是保障驾驶体验与行驶安全的核心结构单元。该设计以转向几何逻辑为核心搭建框架，完整还原了卡丁车底盘的空间布局关系：前后轮组的安装定位点完全遵循卡丁车的轮距、轴距设定标准，转向拉杆的连接点位经过几何校验，能够保证转向过程中内外轮的转角差符合阿克曼转向几何要求，避免转向过程中轮胎出现过度侧滑磨损，同时让转向操作的反馈更跟手，适配场地内连续过弯的驾驶需求。设计过程中优先考虑了底盘框架的轻量化与结构拓展性，线框结构清晰标注了各管件的连接节点位置，预留了座椅安装位、动力单元固定位、制动系统安装位的边界空间，后续可根据不同的动力配置（燃油动力、电池动力）调整局部框架的连接结构，无需推翻整体转向几何设定。从安装边界来看，该结构的轮距设定适配常规10寸卡丁车轮胎的安装空间，转向柱的安装角度预留了足够的方向盘调节余量，底盘最低点的离地间隙符合场地卡丁车的通过性要求，既不会因为离地过高导致车辆重心偏高影响过弯稳定性，也不会因为离地过低在场地起伏路段出现底盘剐蹭。整个线框结构将抽象的转向几何关系具象化，能够帮助研发人员快速验证转向梯形的设计合理性，提前排查转向过程中轮组与车架、拉杆之间的运动干涉问题，大幅缩短底盘系统的研发迭代周期，后续可基于该线框直接生成实体管件模型，进入后续的强度仿真、样件试制环节。
