以太网接口RJ45网络连接器结构设计

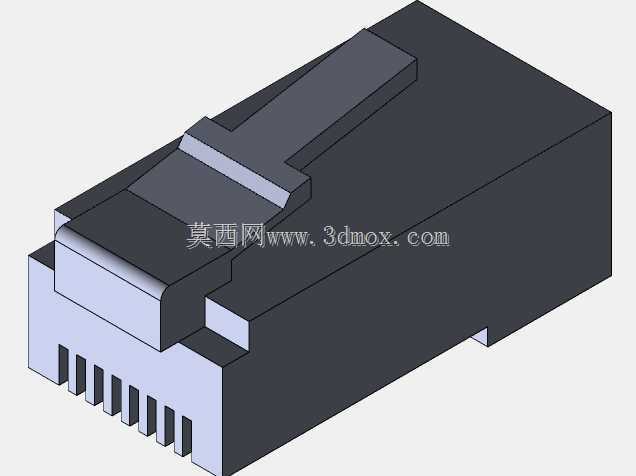

这款RJ45连接器是综合布线系统、网络通讯设备中应用最为广泛的标准接口组件，日常在交换机、路由器、工业工控主板、网络摄像机、楼宇对讲设备、桌面办公终端的板载接口场景中承担物理层连接与信号传输的核心作用，能够实现以太网差分信号的稳定导通，保障百兆、千兆网络传输链路的物理连接可靠性。从实际使用场景来看，该款连接器既可以作为板载焊接式母座集成在各类电子通讯设备的PCB板端，也可搭配水晶头组成端到端的网络连接链路，在办公局域网布线、工业自动化控制网络、智能家居弱电系统、安防监控组网等场景中都有极高的使用覆盖率，是网络通讯链路中不可或缺的基础接插件。从产品功能特性来看，该连接器遵循标准RJ45接口的引脚定义规范，前端设置8个平行排布的接触弹片槽位，能够精准匹配水晶头的8P8C引脚结构，插接后可实现引脚的稳定压接接触，降低接触电阻带来的信号损耗；连接器上部设计有适配水晶头弹片卡扣的限位卡槽结构，水晶头插入后卡扣可自动卡入卡槽，避免日常使用中受外力拉扯导致接口松脱、网络中断的问题，同时也能保证插接到位后接触弹片的压合深度一致，保障信号传输的稳定性。从设计思路来看，该模型采用分体式结构设计，将外部绝缘塑壳与内部接触引脚的安装基座做了明确的结构划分，外壳部分采用带导向斜角的插入端设计，能够引导水晶头顺利对准插槽插入，避免盲插时出现引脚弯折、塑壳开裂的问题；外壳上部的凸起卡扣限位结构做了圆弧过渡处理，既能够保证卡扣卡合的锁紧力，也能在拔出水晶头按压弹片时不会出现结构干涉，提升插拔操作的顺畅度；整体塑壳采用规整的长方体主体结构，能够适配PCB板端的标准安装孔位，外壳侧面预留的定位凸台可在焊接时快速对准板端定位孔，提升生产装配时的对位效率。从外形尺寸与安装边界来看，该连接器整体采用紧凑型结构设计，主体长度、宽度、高度均符合行业通用的板载RJ45母座安装尺寸规范，不会占用过多PCB板的布局空间，能够适配各类紧凑型通讯设备的板载安装需求；连接器底部的引脚伸出长度符合常规波峰焊的焊接工艺要求，引脚排布间距统一，可适配标准焊盘尺寸，安装时不需要额外定制特殊焊盘，能够直接兼容常规的SMT或波峰焊生产工艺；连接器前端的插接面突出设备外壳的长度符合常规面板开孔的尺寸要求，面板端只需要开设对应尺寸的矩形开孔即可让插接端外露，不需要额外设计复杂的面板适配结构，能够降低整机设备的结构设计复杂度。
