导轨式工业通讯控制终端结构设计

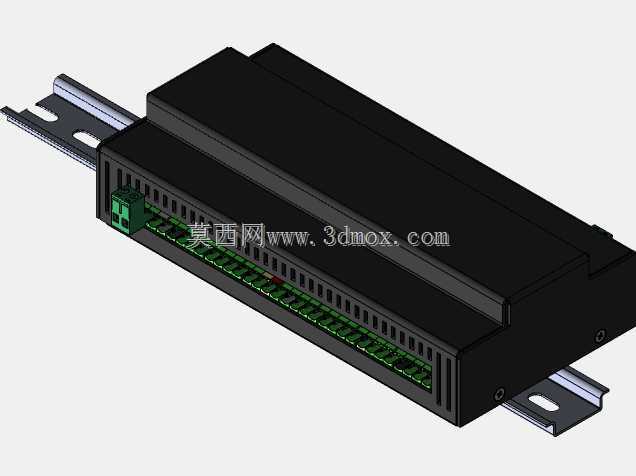

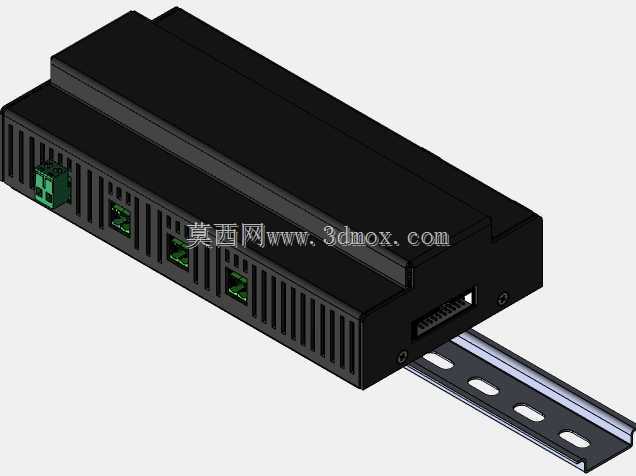

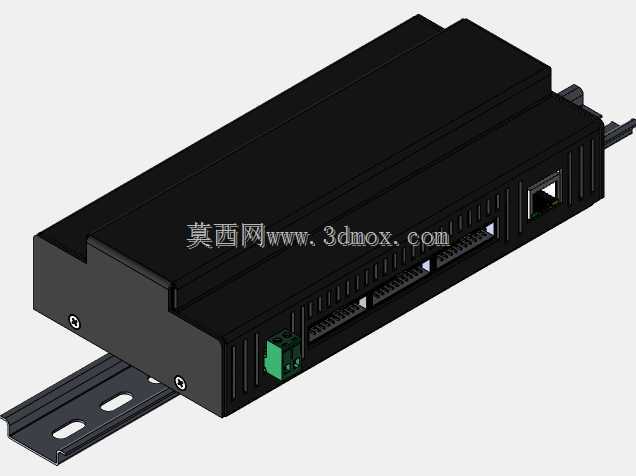

这款导轨式工业通讯控制终端，主要面向工业自动化现场的设备组网、数据采集与信号转换场景，是车间产线设备层与上位监控系统之间的核心通讯节点，可广泛应用于离散制造产线、过程控制站点、智能配电回路、楼宇自控机柜等场景，承担多协议转换、IO信号中转、设备状态数据上传、控制指令下发的核心作用，解决工业现场不同品牌设备通讯协议不兼容、信号传输距离不足、多节点组网布线杂乱的实际痛点。产品整体采用叠层式长方体壳体设计，外壳选用阻燃级工程塑料注塑成型，表面做细咬花哑光处理，既可以避免现场强光反射干扰运维人员操作，也能提升壳体的耐刮擦、抗油污腐蚀能力，适配工业车间多粉尘、少量油污、温湿度波动较大的复杂工况。壳体侧面设计有密集的竖向散热格栅，在不破坏壳体整体防护等级的前提下，增大壳体与空气的接触面积，保障设备长时间满负荷运行时内部电路产生的热量可以及时散出，避免高温导致的元器件性能衰减、通讯丢包等问题。安装方式采用标准DIN导轨卡扣结构，适配工业机柜内通用的35mm宽度电气安装导轨，无需额外打孔固定，运维人员只需将设备底部卡扣对准导轨按压即可完成快速安装，拆卸时拨动卡扣锁舌即可快速取下，大幅降低机柜内设备部署、后期维护更换的操作难度，安装后设备与导轨贴合紧密，可承受车间设备运行产生的持续振动，不会出现松脱滑落的问题。接口布局充分考虑现场布线的操作便利性，设备一侧集成了以太网通讯接口、多组串行通讯接口与端子接线接口，绿色的接线端子采用防呆设计，不同功能的接线位做了明确的物理区隔，避免现场接线时出现错接、反接的问题；以太网接口采用带屏蔽层的加固式接口，可搭配带锁扣的工业网线使用，避免现场布线拉扯导致的接口松动、通讯中断。整体外形尺寸紧凑，在有限的机柜安装空间内实现了功能密度的最大化，壳体上下层的拼接结构采用内置螺丝固定，接缝处做了错位止口设计，可有效阻挡粉尘从拼接缝隙进入设备内部，同时壳体边角做了小圆角过渡处理，避免安装操作时尖锐边角划伤运维人员。设计过程中充分兼顾了工业现场的EMC电磁兼容要求，壳体的塑料材质内部添加了抗静电添加剂，接口位置预留了屏蔽层接地结构，可有效抵御车间内变频器、伺服电机等设备产生的电磁干扰，保障复杂电磁环境下通讯的稳定性与可靠性，设备的安装边界充分考虑了机柜内相邻设备的布线空间，安装后不会遮挡相邻设备的接线端口与散热通道，适配标准电气机柜的模块化部署要求。
