工业设备找平用可调节支撑支腿结构

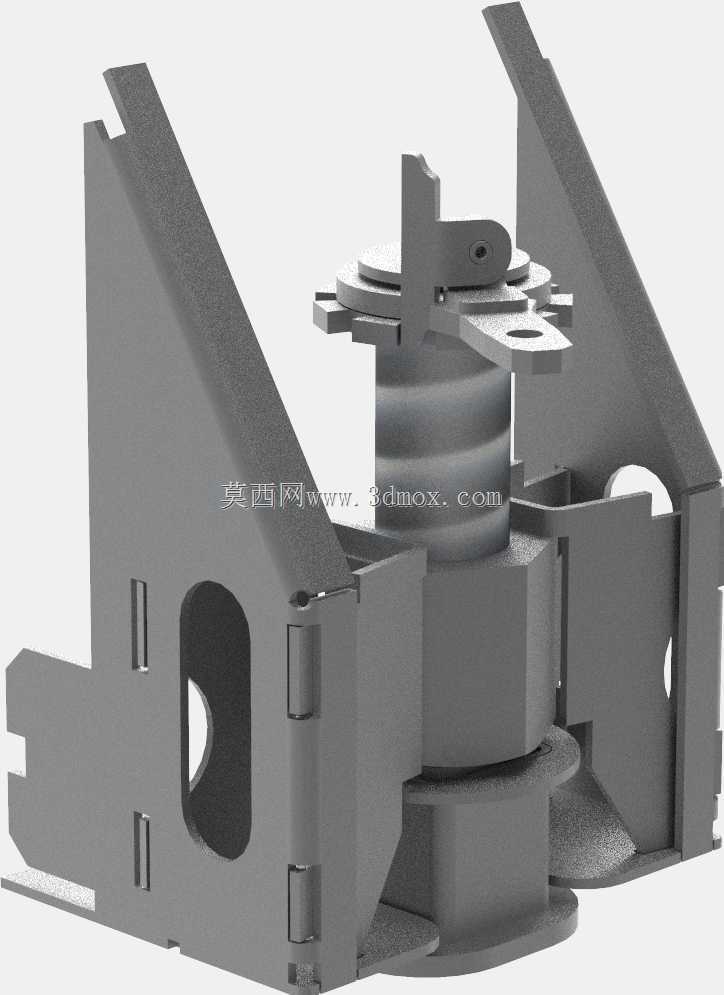

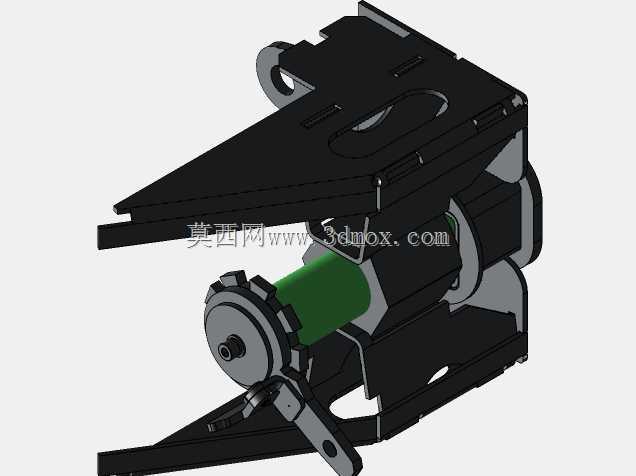

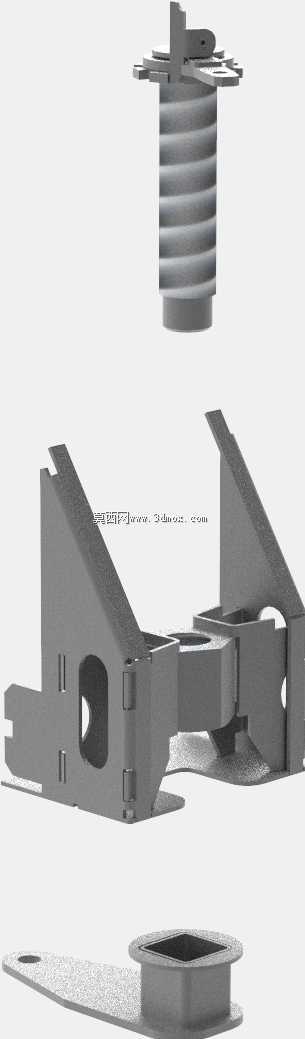

这款可调节支腿主要应用于各类工业生产设备、自动化流水线机架、检测平台以及重型工装夹具的安装支撑场景，能够在地面存在平整度偏差的车间、厂房环境中，为上部承载的设备提供稳定的水平支撑基础，避免因地面不平导致设备运行震动、部件磨损加剧、加工检测精度失准等问题，是工业设备安装调试环节中不可或缺的基础支撑部件。在实际使用过程中，该支腿可通过自身的调节结构完成高度方向的微调，单支腿的找平调节行程为50mm，能够覆盖绝大多数工业厂房地面的平整度误差范围，操作人员无需额外垫塞垫片，仅通过调节支腿的伸缩结构即可快速完成单台设备多点位的高度统一，大幅缩短设备安装调试的周期，降低现场安装的作业难度。从产品功能特性来看，该支腿采用双侧翼板安装结构，侧翼板上预留有标准化的安装槽位，既可以通过螺栓与上部设备的底部框架完成刚性连接，也可适配不同规格的型材机架安装需求，安装槽位的长圆孔设计允许安装时存在一定的位置偏差，降低了上部机架底部安装孔的加工精度要求。支腿的中部承载主体采用多层阶梯式承力结构，能够将上部设备的垂直载荷均匀分散到各个受力面，避免局部应力集中导致的结构变形，即使承载大重量的工业设备，也能长期保持结构稳定性，不会出现支撑下沉、调节卡顿等问题。在设计思路上，这款支腿优先考虑了工业场景下的耐用性与操作便捷性，整体采用对称式结构布局，受力路径清晰直接，垂直载荷从上部连接法兰传递到中部调节主体，再分散到两侧的支撑翼板最终传导至地面，没有多余的受力弯折点，从结构层面保障了长期重载下的可靠性。支腿的调节操作部位设置在结构上部，安装完成后操作人员无需俯身到设备底部即可完成调节操作，在设备后期维护、地面沉降后的二次找平作业中，能够大幅降低操作难度。从外形尺寸与安装边界来看，该支腿整体结构紧凑，双侧翼板向外延伸的宽度适配常见的工业铝型材、碳钢方管机架的底部尺寸，不会突出机架外侧占用额外的安装空间，支腿底部的支撑面做了加宽处理，与地面接触面积更大，单位面积压强更低，即使在环氧地坪、水磨石地面等常见工业地面上使用，也不会压损地面涂层。支腿的整体高度在完全收拢状态下适配常规设备的底部安装空间，完全伸出后仍能保持足够的结构刚性，不会因调节行程过大出现支撑晃动的问题，能够满足不同安装高度需求的设备使用。
