叠片式HHO水电解制氢氧发生装置

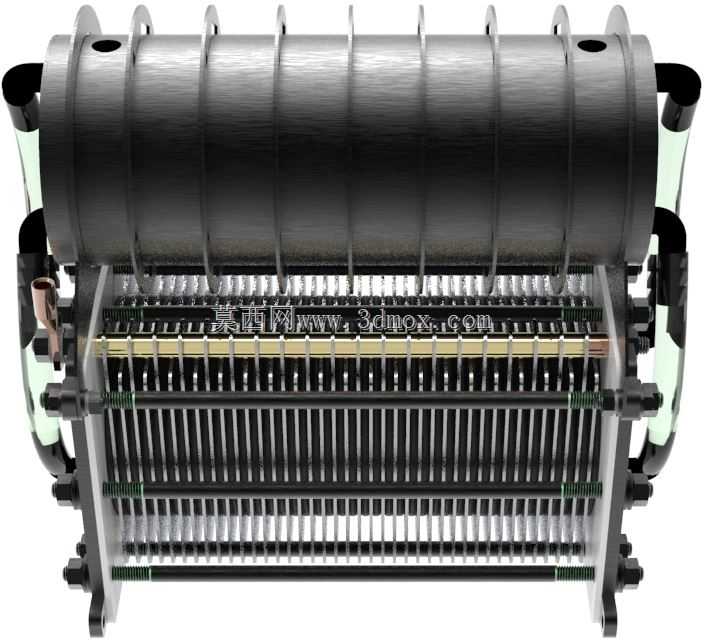

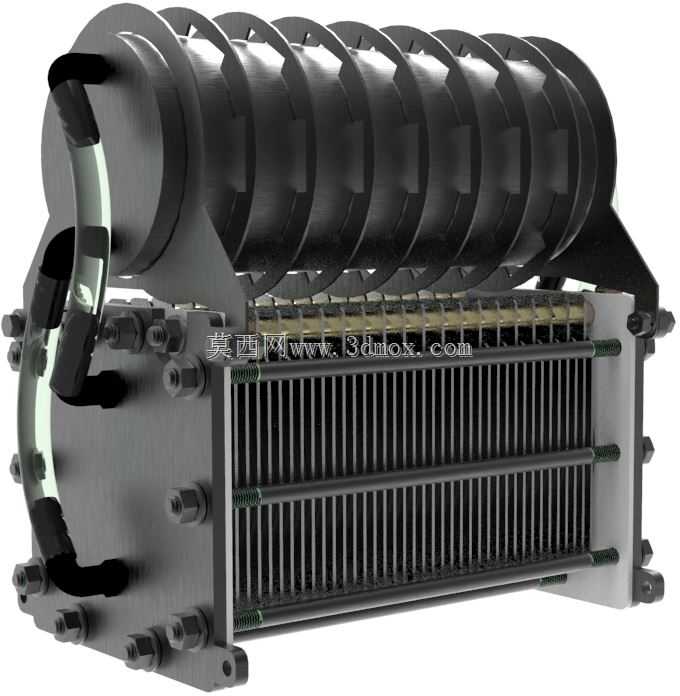

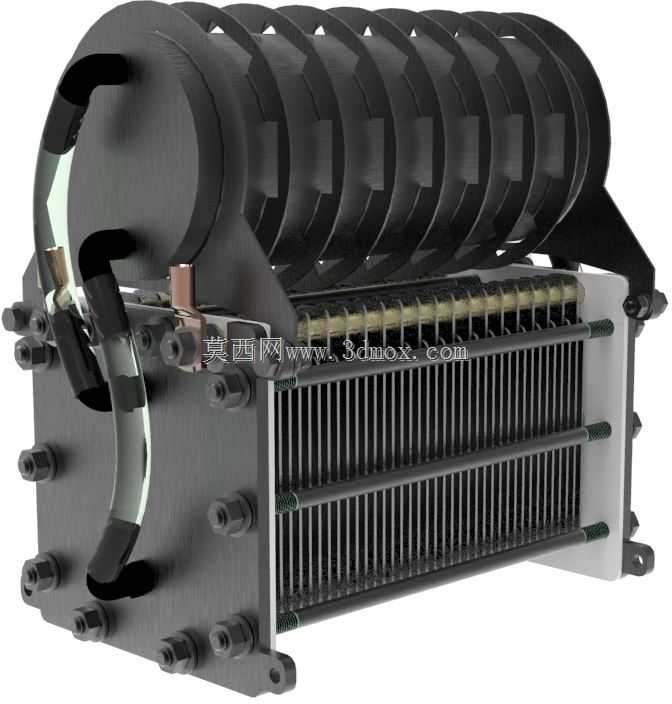

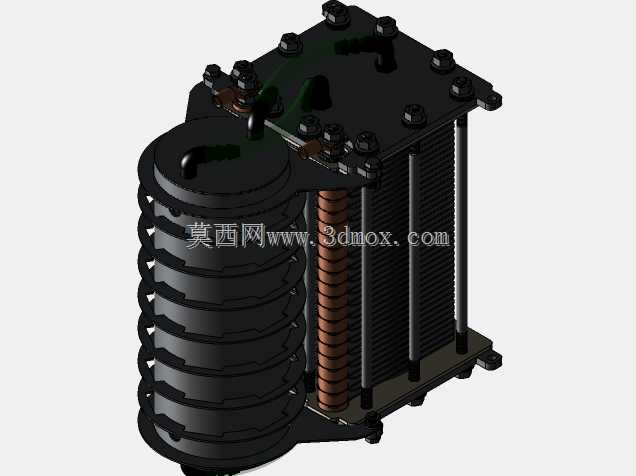

该HHO电解装置核心功能为通过电解水反应制备氢氧混合气体，产出的布朗气可广泛应用于金属火焰切割、发动机助燃减排、贵金属焊接、工业锅炉助燃节能、汽车除碳等多个工业场景，在小型分布式供能、汽修维保、五金加工领域有着较高的实用价值，相比传统高压气瓶存储的燃气，该装置即产即用无需存储高压气体，使用安全性更高，且原料仅需纯水与少量电解质，使用成本远低于瓶装乙炔、丙烷等工业燃气。装置整体采用卧式叠片结构设计，核心电解单元采用多极板堆叠布局，通过拉杆与两端端板锁紧固定，极板间预留均匀的电解流道与气液分离腔室，可保证电解过程中电解液均匀分布，同时快速将极板表面产生的氢氧气泡带出电解腔，避免气泡附着在极板表面增大电解内阻，有效提升电解效率。装置侧部集成了气液输送管路与接线端子，可直接连接外部电源、电解液循环系统与气体输出管路，无需额外复杂的外接适配结构。设计过程中充分考虑了安装与维护的便捷性，端板与极板间采用密封件压合密封，拆解维护时仅需松开周边锁紧螺栓即可逐片拆分极板，方便清理极板表面结垢、更换老化密封件。整体外形为卧式圆柱加矩形底座的组合结构，安装时可通过底部支架的安装孔直接固定在设备机架平面，安装边界预留了足够的管路接线操作空间，侧部管路接口统一朝向外侧，方便现场施工时快速对接管线，无需额外调整装置摆放角度。极板堆叠的数量可根据实际产气量需求灵活调整，在保持端板、支架、管路接口通用的前提下，可通过增减极板数量适配不同产气量的使用需求，大幅降低了不同规格产品的设计与制造成本。装置外部的防护支架可在运输、安装过程中保护核心电解槽体不受外力磕碰，同时预留的散热间隙可保证电解过程中产生的热量自然散出，避免槽体温度过高影响密封件使用寿命。
