SaiaBurgessXCG8-Z1柱塞微动开关结构设计

这款柱塞微动开关属于超小型精密控制元件，在工业控制、消费电子、汽车电子、智能家居等领域有着极为广泛的应用，常被用于设备行程限位、位置检测、通断信号触发、安全联锁保护等场景，比如小型自动化设备的工位到位检测、家电门盖开合检测、汽车电控系统的信号触发、工业仪器仪表的状态切换等，凭借紧凑的体积和可靠的通断性能，能够在狭小安装空间内稳定完成电路切换动作，是低功率控制回路中十分常用的基础控制元件。

从功能特性来看，这款开关为单极转换结构，可同时实现常开、常闭两路电路的切换控制，触点具备稳定的载流能力，能够在常规低压交流工况下可靠通断，适配多数控制回路的负载需求。外壳采用阻燃等级达UL94V-0的工程塑料材质，具备优秀的绝缘性能与阻燃特性，可在常规工业环境温度区间内稳定工作，同时通过了多项国际安全认证，能够适配不同地区的电气安全要求，在各类存在阻燃要求的电控场景中可放心使用。

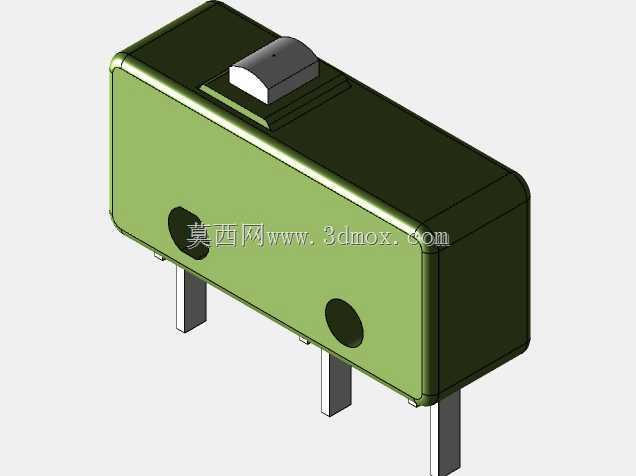

在设计思路上，这款开关充分考虑了小型化应用场景的安装需求，整体采用方正紧凑的长方体外形，顶部设置柱塞式触发按键，触发行程短、动作响应灵敏，按压反馈清晰，能够快速响应外部触发动作，减少信号延迟。引脚采用直插式设计，同时兼容大电流焊料焊接、2.8mm规格快接端子插接以及PCB板直接安装三种接线方式，能够适配不同的装配工艺需求，无论是手工焊接、端子压接还是波峰焊流水线装配都能适配，大幅提升了产品的场景适配性。外壳上的定位圆孔与引脚位置经过精准匹配，安装时可通过定位结构快速对准安装位，避免装配偏移，保证触发位置的精度。

从安装边界来看，这款开关整体体积极为小巧，直插引脚的间距、伸出长度都经过标准化设计，在PCB上安装时占用的板面面积极小，引脚的机械强度足够，可承受常规装配过程中的插拔、焊接应力，不会出现引脚变形、断裂的问题。柱塞的触发方向垂直于开关安装面，安装时只需预留柱塞的按压行程空间即可，不需要额外预留侧面操作空间，非常适合在空间紧凑的电控盒、小型设备内部、高密度PCB板上布置，能够有效帮助终端设备压缩整体体积，实现小型化轻量化的设计目标。开关的外壳边角做了圆弧过渡处理，既可以避免装配过程中划伤操作人员或线材，也能减少应力集中，提升外壳的抗冲击能力，在日常使用中可承受一定程度的磕碰而不损坏内部结构。
