库伯勒CODIX130脉冲计数装置结构设计

这款脉冲计数装置主要面向工业生产现场的计数监控场景，可适配各类工业计数控制、设备运行状态监控、生产线装配线计数统计等应用需求，既能够对接普通脉冲输出类传感器完成快速、慢速计数脉冲的采集统计，也可搭配增量型编码器完成转速、位移相关的脉冲计量，覆盖轻工制造、物流分拣、设备运维、自动化产线等多个领域的计数需求，是工业现场实现量化管控的基础配套仪表。

该装置采用电池供电的独立运行设计，无需额外布设复杂供电线路即可完成部署，适配电压输入范围覆盖4VDC到30VDC，可兼容绝大多数工业现场的传感器输出电平，支持光NPN、PNP以及高压输入场景，适配性较强。功能层面，它支持单相加/减计数、上下限差值计数、相位差计数、正交计数等多种计数模式，甚至可通过脉冲倍频功能对接增量编码器实现更高精度的计量，最大计数频率可达12KHz，能够覆盖绝大多数中低速工业计数场景。装置配备8位液晶显示屏，可显示的计数范围覆盖-9999999到99999999，内置溢出显示过滤功能，计数过程无弹跳干扰，搭配机械按键完成参数设置与复位操作，复位功能支持输入复位、自动复位，还可通过设定锁定正负计数边缘，避免误操作影响计数准确性。内置电池在合理工况下使用寿命可达8年，无需频繁更换电池即可维持长期稳定运行，装置防护等级达到IP65，可适应多粉尘、轻度溅水的复杂工业现场环境，通过相关行业安全认证，运行稳定性有充足保障。

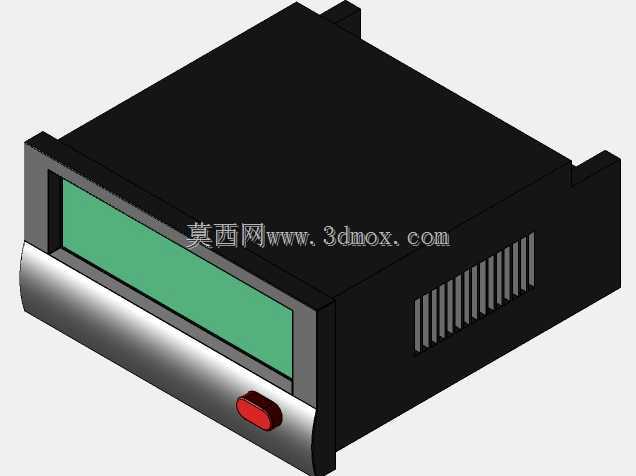

在结构设计层面，这款计数装置采用面板嵌入式安装思路，整体外壳为方正的盒式结构，正面做了金属质感包边处理，绿色液晶显示屏占据正面大部分可视区域，下方设置单颗红色操作按键，侧面开设散热格栅保障内部电路长期运行的散热需求，接线端采用螺钉锁紧式设计，接线牢固不易松脱，可适配工业现场的振动工况。装置的面板切口安装尺寸为22.2mm×45mm，属于标准面板开孔尺寸，可直接替换同规格的传统计数仪表，无需对现有设备面板做额外改造，适配性极强。其工作温度范围覆盖-10℃到60℃，可满足绝大多数非极端高温低温的工业车间环境使用需求，外壳采用阻燃耐冲击的工业塑料材质，兼顾结构强度与绝缘性能，嵌入式安装后可与设备面板保持齐平，既不占用额外的外部空间，也能避免突出结构被磕碰损坏，整体结构紧凑，安装维护便捷，可快速集成到各类工业控制柜、设备操作面板、现场监控终端中，为生产现场的量化管控提供可靠的计数支撑。
