深沟球滚动轴承机械传动结构

滚动轴承是机械传动系统中应用最为广泛的旋转支撑构件，在各类需要回转运动的设备场景中承担核心支撑作用，小到家用电动工具、办公自动化设备，大到矿山冶金设备、风力发电机组、轨道交通车辆、工程机械传动单元，都需要依靠这类构件实现轴系的稳定回转。它的核心用途是承接旋转轴与轴座之间的径向与轴向载荷，同时将轴运转过程中的摩擦阻力降至最低，保障动力传递过程的效率与回转精度，避免轴系在高速运转过程中出现偏摆、窜动或过度磨损的问题。

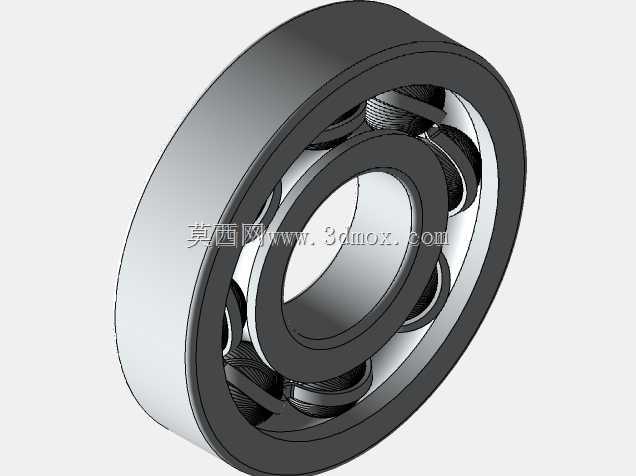

这款深沟球结构的滚动轴承，采用经典的内圈、外圈、滚动钢球、保持架四部分组合设计，内圈与待支撑的旋转轴采用过盈配合随轴同步转动，外圈与设备轴承座采用过渡配合固定于安装基座上，均匀排布的钢球在内圈与外圈的滚道之间做滚动运动，将传统滑动摩擦转化为滚动摩擦，大幅降低运转过程中的阻力损耗与温升。保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内稳定循环，保障高速运转下的动态平衡。

从设计思路来看，这款轴承的滚道采用圆弧型深沟结构，沟道曲率半径略大于钢球半径，既可以保证钢球与滚道的接触面积足够承载额定载荷，又能预留合理的运转间隙适配不同工况下的热胀冷缩需求，同时具备一定的双向轴向承载能力，可以应对轴系运转中出现的轻微轴向窜动。外形采用标准圆柱型轮廓，安装边界完全适配通用轴承座的安装尺寸要求，轴向宽度与内、外径尺寸遵循通用机械零部件的尺寸公差规范，安装时无需额外定制适配基座，可直接替换同规格的同类型轴承，适配绝大多数常规传动场景的安装需求。

在实际应用中，这类轴承可以在中等转速、中等载荷的工况下长期稳定工作，密封型结构还可以阻挡外界粉尘、水汽进入轴承内部，同时锁住内部润滑脂避免流失，延长设备的维护周期，降低设备运维成本，是通用机械传动系统中不可或缺的基础零部件。
