薄型绕线伺服制动电阻器结构设计

这款薄型绕线伺服制动电阻器，主要面向伺服驱动系统的能耗制动场景设计，在各类伺服控制的自动化生产线、数控加工设备、精密运动平台中都有广泛应用。当伺服电机在快速启停、反向制动或者负载突变时，电机会处于发电状态，将机械能转化为电能回馈到驱动母线侧，若这部分能量不能及时泄放，会导致母线电压异常升高，触发驱动过压保护甚至损坏驱动模块与电机本体，这款制动电阻就是专门承担这部分多余电能的泄放工作，将电能转化为热能散发到周边环境中，保障伺服系统运行的稳定性与可靠性。

在功能特性设计上，这款电阻采用绕线结构，相比普通碳膜电阻拥有更高的功率耐受能力与抗冲击性能，能够承受伺服制动过程中短时的大电流冲击，额定功率覆盖200W档位，阻值区间覆盖6.8欧姆到8.2千欧范围，可适配不同功率等级、不同母线电压的伺服驱动单元，最高耐受电压可达848vdc，能够覆盖绝大多数低压工业伺服系统的电压等级需求。薄型的结构设计是这款产品的核心设计亮点，相比传统立式安装的制动电阻，薄型结构可以大幅压缩安装占用的空间，在安装空间局促的紧凑型伺服控制柜、小型自动化设备内部也能灵活布置，不会挤占其他电气元件的安装位置。

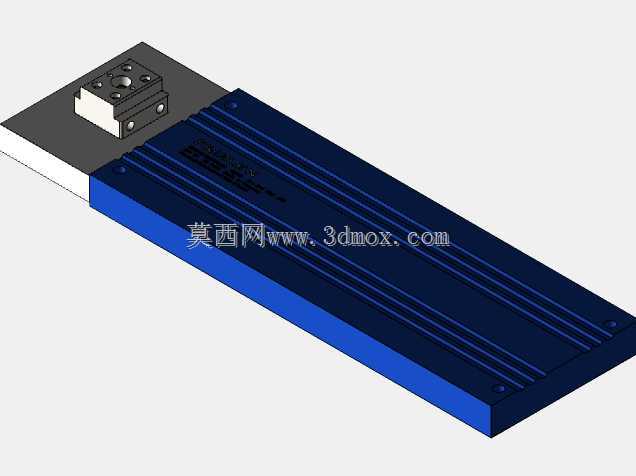

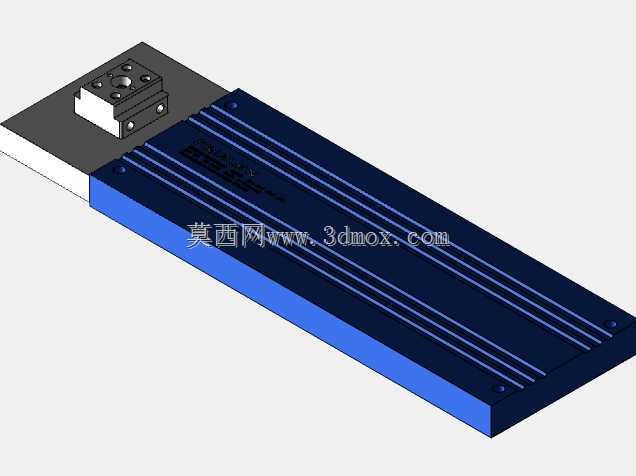

在外形与安装边界设计上，主体采用长条形的铝合金散热壳体，壳体表面设计有多道平行的散热槽道，能够有效增大散热面积，提升电阻工作时的热交换效率，避免电阻长时间工作出现过热老化的问题。壳体两端预留有标准化的安装固定孔位，安装时可以直接通过螺丝将电阻固定在设备的安装板或者控制柜内壁上，安装方式简单可靠，不需要额外设计复杂的安装支架。顶部的接线端子区域做了凸起的模块化设计，接线端子采用螺丝压接的方式，接线操作便捷，同时端子区域与散热壳体之间做了绝缘隔离处理，避免出现高压漏电的安全隐患。整体结构设计兼顾了散热性能、安装便捷性与空间利用率，能够很好适配紧凑型伺服设备的安装使用需求，在保障制动泄放功能稳定可靠的同时，尽可能降低对设备内部空间的占用。
