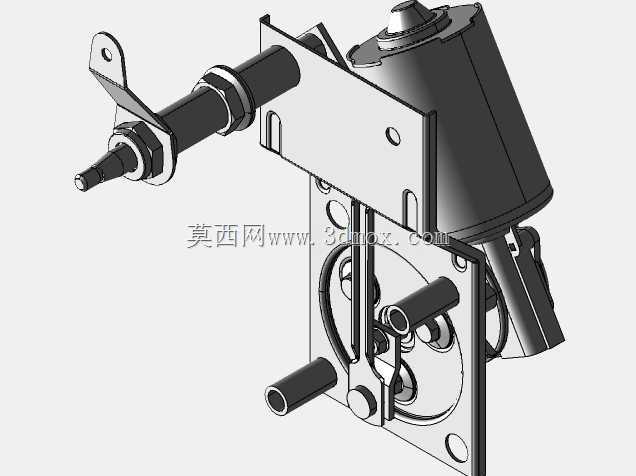

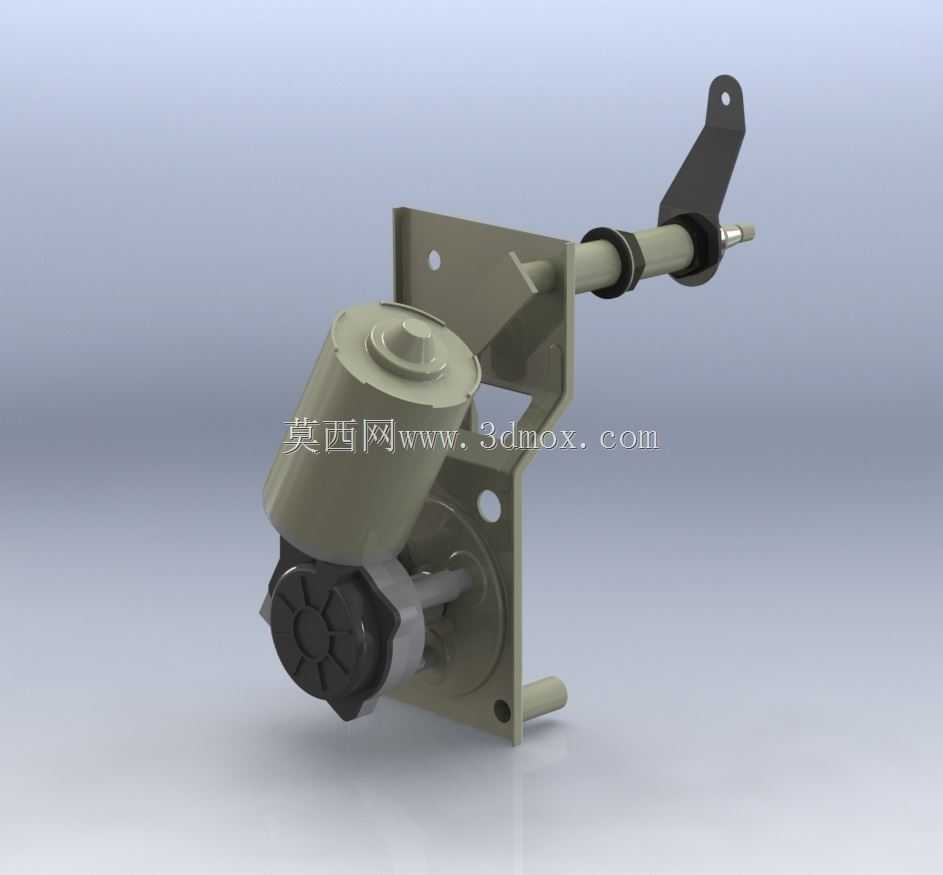

汽车风挡刮水器驱动电机总成结构

该结构为乘用车辆前风挡玻璃配套的刮水器驱动核心总成，是汽车雨刮系统的动力输出与运动转换核心部件，主要应用于各类燃油、新能源乘用车辆的前风挡清洁系统，部分同结构改型产品也可适配工程车辆、农用机械的驾驶舱风挡清洁场景，承担将电机旋转运动转化为雨刮臂往复摆动的核心功能，为雨刮胶条提供稳定的摆动力矩与摆动角度控制，保障雨天、扬尘、溅污工况下驾驶员前方视野清晰，是车辆主动安全配置中不可或缺的功能部件。

从功能特性来看，该总成集成了直流驱动电机、蜗轮蜗杆减速机构、曲柄连杆传动组件、输出轴安装基座几大核心模块，内置的减速机构可将电机高转速低扭矩的旋转输出，转化为低转速大扭矩的往复摆动输出，匹配雨刮工作所需的合适摆动频率与刮擦力度，同时集成的复位结构可保障雨刮在停止工作时自动回归风挡下沿的初始位置，避免遮挡驾驶员行驶视野。输出端的连接摆臂可直接适配标准规格的雨刮连杆组件，无需额外转接结构即可完成整车装配。

在设计思路上，该结构优先考虑整车安装的空间适配性与运行可靠性，整体采用一体化压铸基座作为承载主体，将减速腔、安装定位孔、输出轴支撑位集成在同一基座上，减少分体装配带来的累积公差与松动风险；传动部件的运动间隙经过精准匹配，既保障传动过程顺畅无卡滞，又避免间隙过大带来的运行异响与摆动虚位；输出轴部位设置了多层防水密封结构，可阻挡洗车、雨天行车时的水汽侵入机构内部，防止传动部件锈蚀、电机短路失效。

从安装边界来看，该总成基座上预留的三个固定安装孔位呈三角形分布，可直接通过螺栓固定在车辆前围板的预留安装位上，安装定位精度高，抗振动性能优异，可适配车辆行驶过程中的持续振动工况不会出现松动移位；输出轴的伸出长度、轴径尺寸匹配主流车型的雨刮臂安装规格，横向与纵向的安装避让空间经过优化，不会与前围板内侧的线束、空调管路、制动总泵等周边部件发生运动干涉，整体结构紧凑，占用前围内部空间小，可适配多数A级到B级乘用车型的安装空间要求，无需对车身安装位做额外修改即可完成配套装配。
