汽车改装用七辐运动款合金轮毂结构设计

这款轮毂是面向民用乘用车改装场景开发的行走系统核心部件，主要适配紧凑型运动轿车、入门级性能跑车的升级需求，承担车辆行驶过程中承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，同时兼顾外观装饰属性，是汽车改装领域受众最广的升级部件之一。在实际装车使用中，轮毂需要在高速旋转、持续颠簸、紧急制动、高速过弯等复杂工况下保持结构稳定性，既要满足强度要求避免形变开裂，也要尽可能控制自身重量以降低簧下质量，提升车辆的操控响应速度与行驶平顺性。

该轮毂采用经典的七辐双凹面造型设计，整体为中心对称结构，轮辐采用从中心安装盘向轮辋边缘逐渐收窄的流线型造型，每根轮辐的截面做了变厚度处理，靠近安装座的位置厚度更大以承载集中应力，靠近轮辋的位置适当减薄以控制整体重量，同时在辐条表面做了内凹的曲面造型，既可以在视觉上营造更强的运动感与立体感，也能在车辆行驶过程中引导气流穿过辐条间隙，带走刹车系统工作产生的热量，避免制动系统高温衰减。中心安装区域预留了标准的多螺栓安装孔位，孔位分布符合主流乘用车的PCD安装规范，中心定位孔做了阶梯式设计，能够适配不同中心孔直径的车型轴头，安装时配合专用变径圈即可实现精准定位，避免高速行驶时出现车轮抖动的问题。轮辋部分采用标准的深槽式结构，边缘预留了轮胎安装的止口与气门嘴安装位，轮辋的宽度与偏距参数经过匹配调校，能够适配对应规格的民用运动轮胎，装车后不会与车辆的翼子板、刹车卡钳、悬挂摆臂等周边部件发生运动干涉，满足日常道路行驶的安装边界要求。

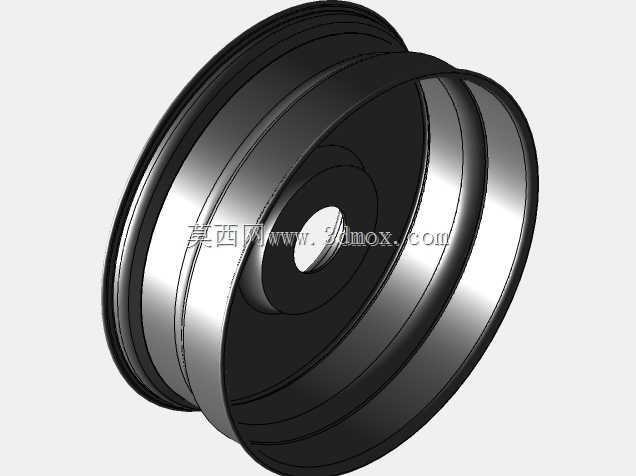

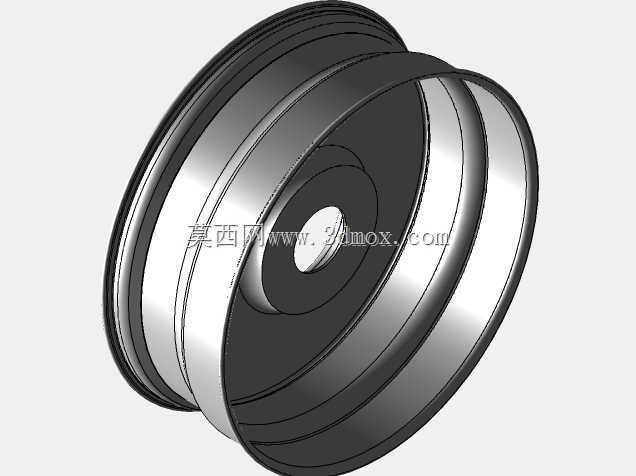

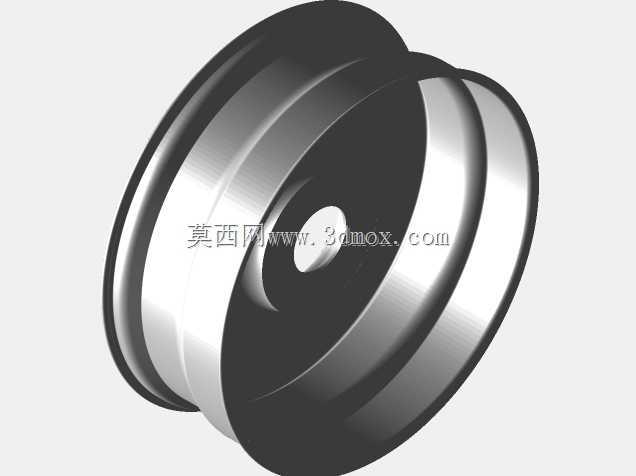

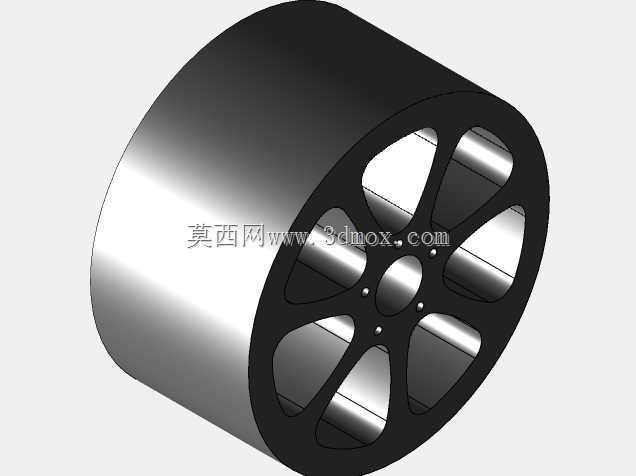

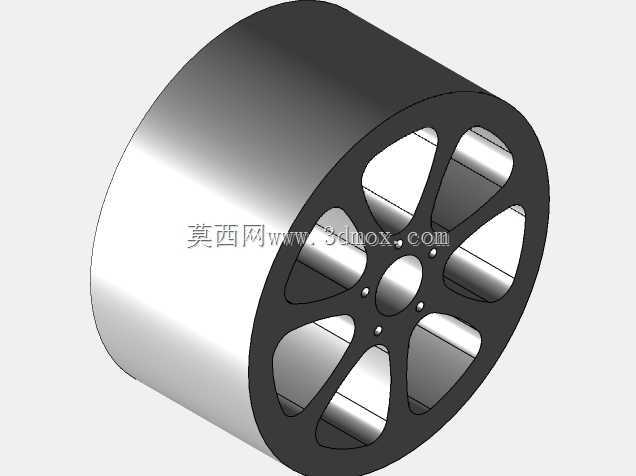

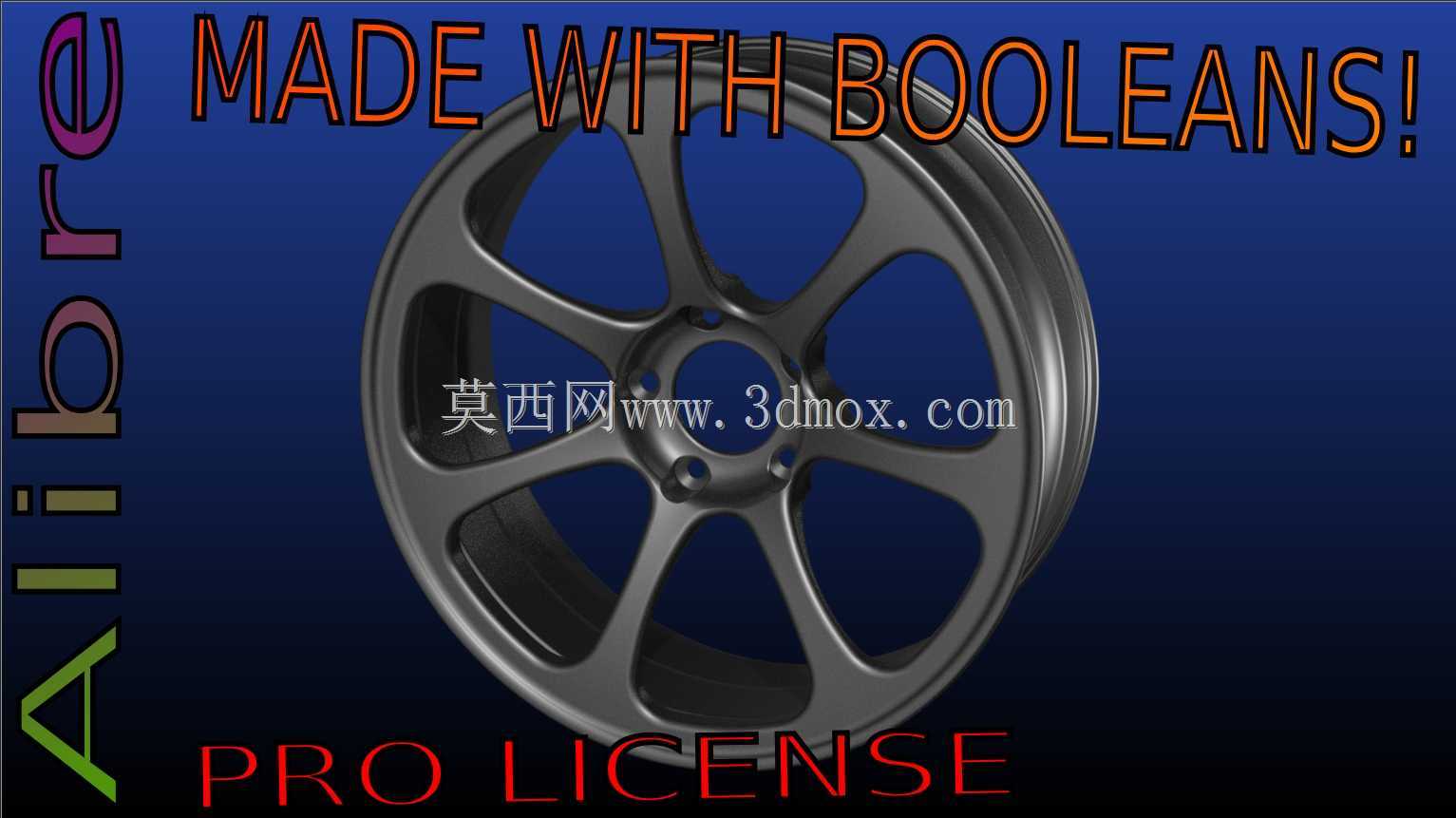

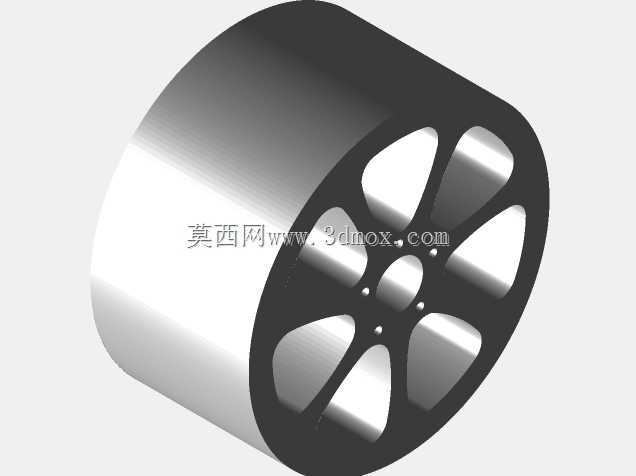

设计过程中全程采用布尔运算的实体建模思路，先构建轮毂的整体外轮廓实体，再通过布尔减运算切除辐条间隙、安装孔位、减重槽等多余结构，最后通过布尔加运算整合轮辋翻边、安装座凸台等局部加强结构，整个建模过程全程保持实体特征的完整性，没有碎面与非流形几何问题，后续可以直接导入仿真软件进行有限元强度校核，也可以直接对接数控加工流程进行原型样件的试制，能够满足从设计验证到小批量生产的全流程使用需求。
