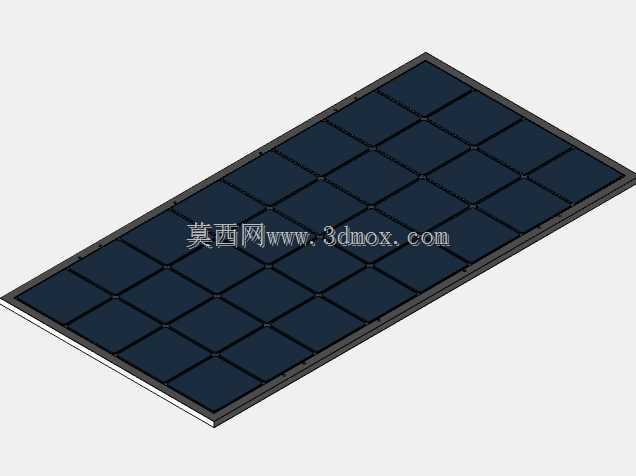

可参数化编辑的晶硅太阳能发电面板结构

这款光伏面板结构主要面向分布式户用光伏、工商业屋顶电站、户外离网供电系统、光伏路灯配套供电、便携移动电源光伏模组等场景使用，是光伏发电系统中将太阳辐射能转化为直流电能的核心承载构件，可直接搭配光伏支架、逆变器、储能蓄电池组成完整的发电供电回路，为各类负载提供清洁电力来源。

从功能特性来看，该结构完整还原了常规晶硅光伏面板的层压封装逻辑，外层采用高透光的钢化玻璃覆盖层，中间排布整齐的晶硅电池片矩阵，电池片之间通过细栅线完成串并联电路连接，背部设置防水背板阻隔水汽侵入，四周加装铝合金边框完成整体封装，边框预留的标准安装孔位可适配市面上绝大多数的光伏支架压块、挂钩类固定配件，无需额外打孔改造即可完成现场装配。面板表面做了减反射纹理处理，可降低强光环境下的光线反射损失，提升弱光环境下的发电效率，整体密封结构可抵御户外长期的雨淋、沙尘、高低温交变等恶劣工况，满足户外长期使用的防护要求。

在设计思路上，该结构采用了参数化编辑的逻辑，设计人员无需从零开始绘制电池片排布、边框开孔等重复结构，只需要根据项目实际需求输入面板的总长度、总宽度、安装孔到板边的定位尺寸，模型即可自动完成电池片矩阵排布、边框型材适配、安装孔位定位的全流程调整，可快速适配不同功率等级、不同安装场景的面板设计需求，大幅缩短光伏项目前期的方案设计、结构校核周期，避免重复建模带来的人为误差。

从安装边界来看，该结构的外形尺寸可根据输入参数灵活调整，常规适配的单块面板功率覆盖300W到550W的主流区间，边框厚度适配行业通用的30mm、35mm、40mm标准型材规格，安装孔位的孔距、孔径可匹配C型钢支架、铝合金导轨的通用安装尺寸，既可以单块独立安装用于小型离网供电场景，也可以多块串并联排布组成大面积光伏阵列，适配集中式并网电站的安装需求。
