双仓锂离子电池固定安装支架结构

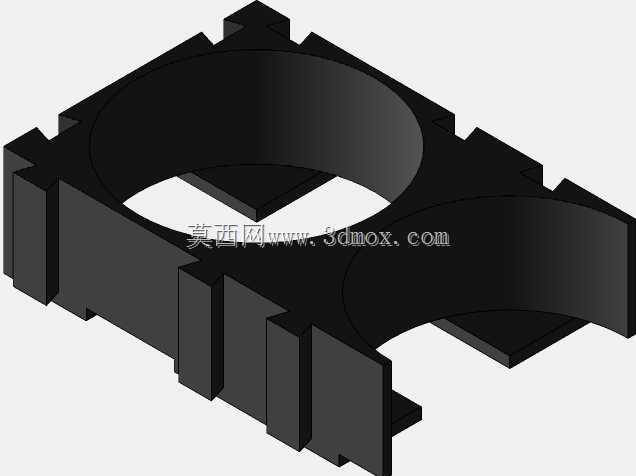

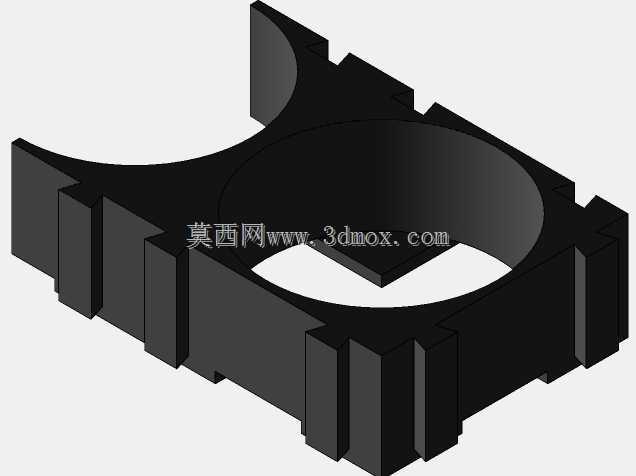

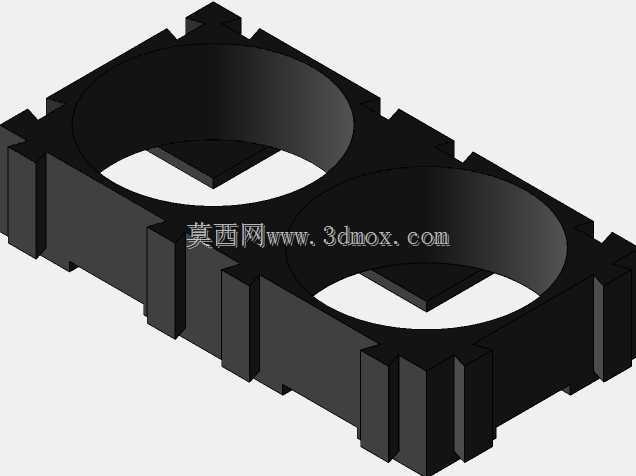

这款双仓式锂离子电池固定支架，主要面向小型便携储能设备、手持电动工具、小型消费类电子内置供电模块的装配场景，是电池组与设备壳体之间的核心衔接固定部件，承担着电芯限位、缓冲防护、装配定位的多重作用，能够有效避免设备在移动、震动、跌落工况下电芯出现移位、松脱、碰撞短路的问题，保障供电模块的运行稳定性。从实际使用场景来看，这类支架常应用在需要搭载两节圆柱型锂离子电芯串联或并联供电的小型设备中，比如手持检测仪器、便携照明设备、小型家用电动工具、户外便携充电装置等产品的内部结构中，替代传统的胶带粘接、简易卡扣固定方式，提升电池组的装配规整度与结构可靠性。在功能特性上，这款支架采用一体化注塑成型的结构设计，设置两个半圆弧形的电芯容纳仓，仓体内壁弧度与标准圆柱锂电芯的外径完全匹配，能够紧密贴合电芯侧壁，限制电芯的径向窜动；支架侧边设置多道凸起的定位筋条，既可以增强支架自身的结构强度，避免注塑件出现翘曲变形，也能够在支架装入设备壳体时，与壳体内壁的卡槽形成过盈配合，实现支架本身的无螺丝快速固定；支架底部设置承托边结构，能够托住电芯的底部端面，防止电芯从支架下方脱出，同时预留了电芯极耳连接的避让空间，方便后续焊接导线、安装保护板的工序操作，不会出现结构干涉的问题。在设计思路上，这款支架充分考虑了注塑生产的工艺可行性，整体壁厚保持均匀，避免出现壁厚差异过大导致的缩水、缺胶问题，所有边角位置都做了圆角过渡处理，既能够减少注塑过程中的应力集中，提升零件的抗冲击性能，也能够避免尖锐边角刮伤电芯外层的绝缘保护膜，降低绝缘破损引发的短路风险；支架外侧的多个凸台结构，是对应设备壳体上的定位柱设计的装配限位结构，装配时可以快速对准安装位置，提升产线装配的效率，减少对位调整的时间。在安装边界与尺寸适配方面，这款支架的双仓中心距严格匹配对应规格圆柱电芯的并联/串联排布安全间距，既保证结构紧凑，尽可能压缩占用的内部空间，给设备内的其他元器件留出更多排布余地，也保证两个电芯之间留有足够的安全间隙，避免电芯膨胀时相互挤压；支架的整体外形轮廓根据设备内部的异形腔体做了适配性的切边设计，能够完全嵌入预设的安装腔体内，不会出现凸起干涉壳体装配的问题，侧边的筋条高度经过精准计算，装入壳体后筋条端面会紧贴壳体内壁，形成多点支撑，即使设备受到外力冲击，支架也不会出现晃动移位，能够持续为电芯提供稳定的固定支撑。
