商用车悬架用多片式钢板弹簧结构设计

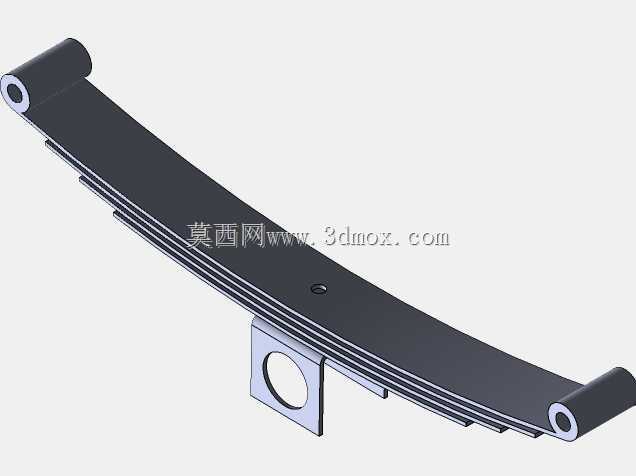

这款多片叠合式弹性承重部件，主要应用于轻中型商用车、非承载式车身越野车以及低速工程作业车辆的悬架系统中，是底盘承载与减震环节的核心构件，直接承担车架与车桥之间的力传递作用，在车辆行驶过程中负责缓冲路面颠簸带来的冲击载荷，同时抑制悬架系统的多余弹跳，保证车轮与地面的贴合度，提升行驶稳定性与驾乘舒适性。从实际使用场景来看，这类板簧结构普遍适配于载重区间在1.5吨到5吨的商用车型，既可以用于前桥独立悬架的弹性支撑，也可作为后桥主承重弹性元件使用，面对非铺装路面的连续冲击、满载状态下的急加速急减速工况，都能保持稳定的力学性能输出，不会出现瞬间应力超限导致的结构失效问题。在功能特性设计上，该结构采用不等长合金弹簧钢片叠合组装的形式，最上方的主片两端做卷耳结构处理，卷耳内部预留衬套安装空间，用于通过销轴与车架上的吊耳支架铰接，实现板簧与车架的活动连接，保证悬架跳动过程中板簧可以绕铰接点正常转动，不会出现运动干涉。板簧中部设计有中心定位孔，用于配合U型螺栓将整组板簧固定在车桥的安装座上，同时叠合的钢片之间预留微小间隙，避免满载压缩时钢片之间出现硬摩擦产生异响，也能让每一片钢片都能均匀分担承载载荷，避免单片应力集中。中部下方附带的带孔安装支架，用于连接减震器下端或者横向稳定杆的固定端，集成化的安装位设计减少了底盘额外的支架焊接工序，提升装配效率。设计过程中重点考量了变刚度特性的实现，叠合的钢片长度从主片到最下方副片依次递减，当车辆空载时，仅靠上方几片较长的钢片提供弹性支撑，刚度偏软可以过滤路面细碎震动；当载荷逐渐增加到满载状态时，下方的短钢片逐步参与承载，整体刚度随之提升，避免重载状态下悬架过度压缩导致的行程耗尽问题，兼顾空载舒适性与满载承载能力。在安装边界尺寸设计上，两端卷耳的中心距匹配对应车型的悬架安装跨度，卷耳的内孔直径适配常规规格的橡胶衬套，中部U型螺栓安装位的宽度适配主流轻卡车桥的截面宽度，下方支架的安装孔位与对应减震器的连接销尺寸完全匹配，安装时不需要额外做打孔或者切割修改，可以直接替换同规格的原厂板簧部件，适配性较强。整体外形采用上凸的弧形设计，自由状态下的弧高匹配悬架的设计静挠度，保证安装后车辆处于标准离地高度，不会出现车身姿态过高或者过低的问题，钢片边缘做倒圆角处理，避免应力集中导致的钢片断裂问题，也能减少安装过程中划伤操作人员的风险。
