多片式汽车悬架钢板弹簧结构设计

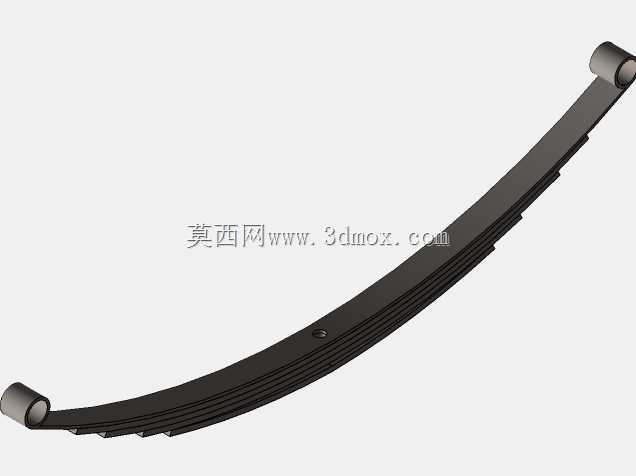

这款多片叠合式钢板弹簧是商用车、非承载式车身乘用车底盘悬架系统中的核心弹性承载部件，主要应用于货运卡车、轻型客车、越野车辆以及部分工程作业车辆的前后桥悬架位置，承担着传递车架与车桥之间各向作用力、缓冲路面冲击、衰减行驶振动的核心作用，是保障车辆重载能力与行驶平顺性的关键结构件。在实际车辆运行场景中，钢板弹簧会直接承接来自路面的垂直冲击载荷，同时传递车辆起步、制动、转向过程中产生的纵向力与侧向力，其结构可靠性直接决定了车辆的承载上限与复杂路况通行能力。从功能特性来看，这款钢板弹簧采用不等长多片钢板叠合组装的结构形式，各片钢板按照长度递减的顺序叠放组装，整体呈现出两端上翘的等强度梁形态，两端的卷耳结构用于通过销轴与车架上的吊耳支座铰接，实现与车架的活动连接，中部通过U型螺栓与车桥刚性固定，保证载荷传递的稳定性。叠片结构在承受载荷时会产生可控的弹性形变，将路面传递的冲击动能转化为板簧片间摩擦的热能与弹性势能，既能够过滤路面颠簸带来的刚性冲击，避免车架与车载货物受到直接震动损伤，又能通过片间的摩擦阻尼快速衰减振动，减少车辆行驶过程中的弹跳余震，提升驾乘的平稳性。在设计思路上，这款板簧遵循等强度梁的设计逻辑，每一片钢板的曲率、长度、厚度都经过匹配计算，保证在额定载荷下各片钢板的应力分布均匀，避免局部应力集中导致的板簧断裂问题；叠片之间预留了合理的配合间隙，既保证受力时各片能够顺畅滑动产生摩擦阻尼，又避免间隙过大导致的异响与异常磨损；两端卷耳内部设计有衬套安装空间，可加装橡胶或金属衬套，减少铰接位置的磨损与转动冲击，同时隔绝部分高频振动传递到车架。从安装边界来看，这款板簧两端卷耳的同轴度、整体弧高、片组总厚度、中部安装位的宽度都适配常规商用车前后桥的安装尺寸，安装时无需对车架吊耳、车桥固定位进行额外改装，可直接替换同规格的原厂板簧部件；整体的刚度曲线经过匹配设计，在空载状态下刚度较低，能够保证日常行驶的平顺性，在重载状态下刚度随载荷增大逐步提升，避免重载时板簧被压平导致的悬架行程耗尽，兼顾了空载舒适性与重载承载能力。在实际使用中，这类多片式钢板弹簧相比单片式板簧拥有更高的承载冗余，即使单片出现轻微损伤也不会立刻导致整体功能失效，更适合重载工况下的车辆使用，广泛适配各类需要高承载能力的商用车辆与越野车辆底盘配置。
