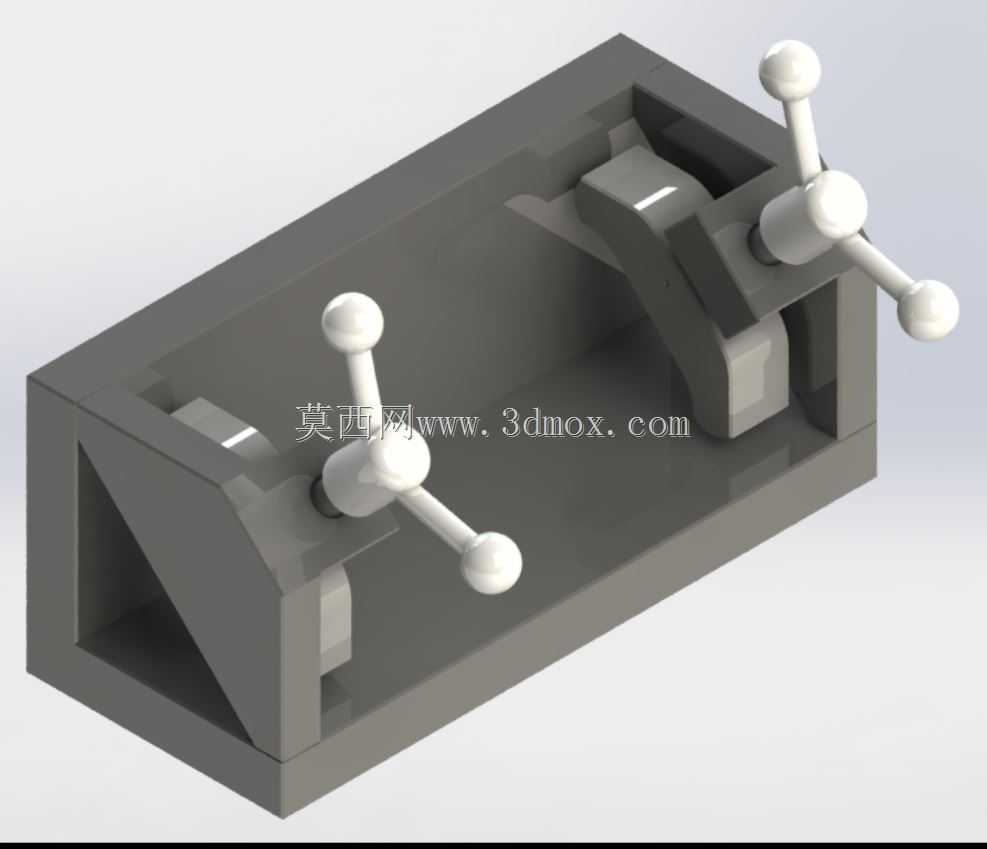

双工位手动操作式双向夹紧工装夹具

这款双向夹紧工装主要应用于机械加工、部件装配、工件检测等生产场景中，针对需要双侧同步施力固定的异形件、长条类工件提供稳定的装夹支撑，在小型零件铣削加工、组件铆接装配、形位公差检测等工序中，能够有效避免工件单侧受力偏移、装夹定位不准的问题，相比传统单侧压紧夹具，它可以在两个相对的装夹位置同步输出夹紧力，让工件受力更加均匀，不会因为单侧施压导致工件翘起、变形，尤其适合薄壁类、易变形零件的装夹作业。

从功能特性来看，这款夹具采用手动三爪手柄作为操作端，操作人员转动手柄即可通过内部的传动连杆结构带动两侧的压头同步进给，两个压头的行进行程保持一致，夹紧力输出均衡，不需要操作人员反复调整两侧压头的位置，单次操作即可完成工件的双侧锁紧，大幅缩短装夹辅助时间。夹具的基座采用整体框式结构设计，基座内部预留了足够的工件放置空间，两侧的压块接触面做了平面处理，能够和工件表面形成足够的接触面积，避免压痕过深损伤工件表面，同时压块的位置可以根据工件的尺寸做小范围的调整，适配一定尺寸区间内的不同规格工件。

在设计思路上，这款夹具采用了均衡连杆传动的结构逻辑，将操作端的旋转扭矩通过内部的连杆结构转化为两侧压头的直线进给运动，传动路径短，机械效率高，手动操作时不需要施加过大的力即可获得足够的夹紧力，同时结构内部没有复杂的精密传动部件，日常维护简单，在车间多粉尘、多切削液的环境下也能保持稳定的工作状态，不容易出现卡滞、传动失效的问题。基座的底部做了平整的安装基准面，可以通过螺栓直接固定在机床工作台、装配操作台或者检测平台上，安装时只需要保证基准面和工作台面贴合即可，不需要复杂的调平步骤。

从安装边界来看，这款夹具的整体外形为长方体框式结构，横向长度适配常规小型工作台的安装尺寸，安装孔位按照通用工装的孔距标准设置，可以和多数标准工作台上的T型槽、安装螺孔直接匹配，不需要额外制作过渡安装板。夹具的操作手柄设置在基座的外侧，操作时不会和基座内部的工件、加工刀具产生干涉，操作人员站在夹具的单侧即可完成装夹、松夹的全部操作，作业动线流畅，不会因为操作空间不足影响装夹效率。压头的最大行程覆盖了常见小型零件的装夹尺寸范围，对于尺寸在行程范围内的工件，都可以实现稳定的双侧夹紧，不需要额外更换压块或者调整夹具结构，通用性较强。
