圆盘底座式双工位手动夹紧工装结构

这款双工位夹紧工装主要面向中小尺寸盘类、环类、异形块状零件的机加工、装配、检测工序场景，常见于普通车床辅助装夹、钻床孔位加工、装配线工位定位、形位公差检测工位的工件固定环节，可同时完成两个同规格工件的装夹作业，也可根据工序需求搭配不同定位块适配差异化零件的夹持需求，有效减少单工位工装反复拆装工件的辅助时间，提升中小批量零件加工装配的作业效率。

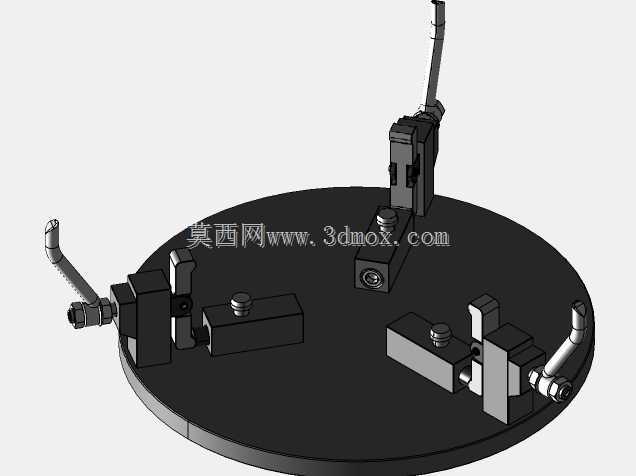

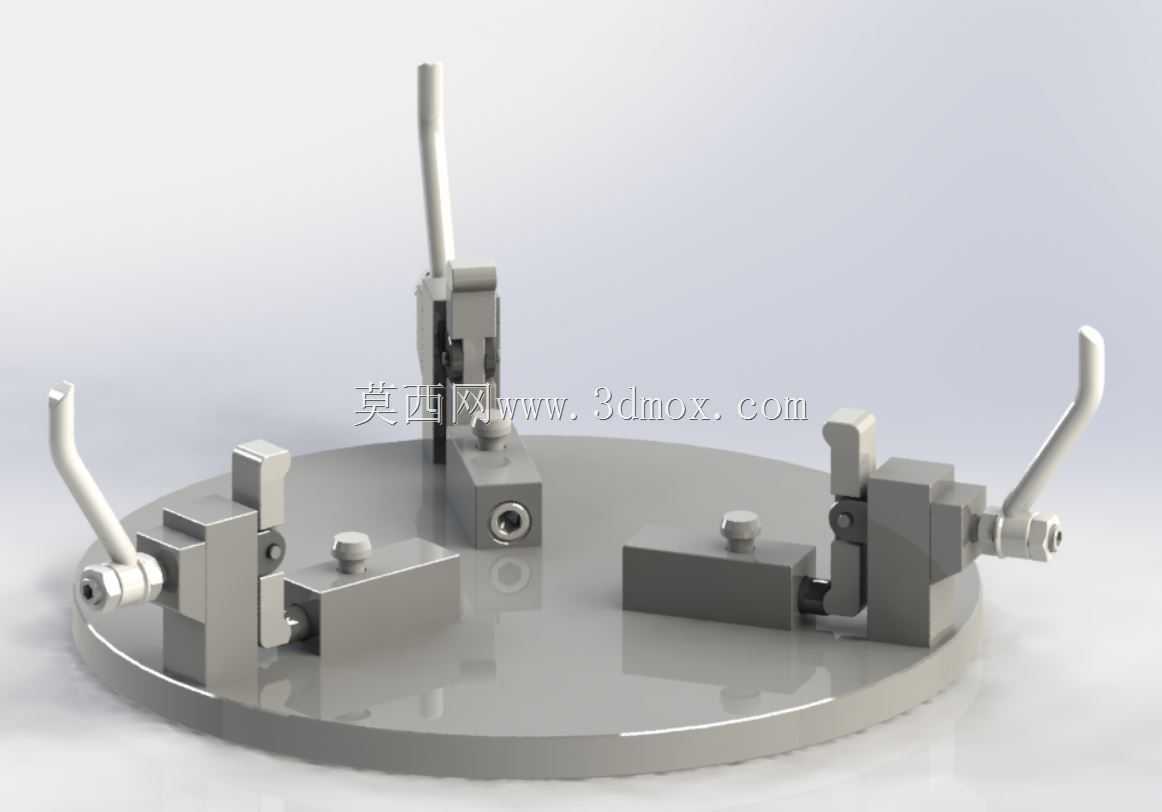

工装整体采用圆形圆盘作为承载底座，底座平面加工有均匀排布的T型槽结构，可根据待装夹工件的外形尺寸、夹持点位灵活调整夹紧单元的安装位置，无需重新制作底座即可适配一定尺寸范围内的零件装夹，底座边缘预留的安装孔位可直接固定在机床工作台、装配线工位台或者检测平台上，安装边界清晰，不会与周边的刀具走刀路径、装配操作空间产生干涉。

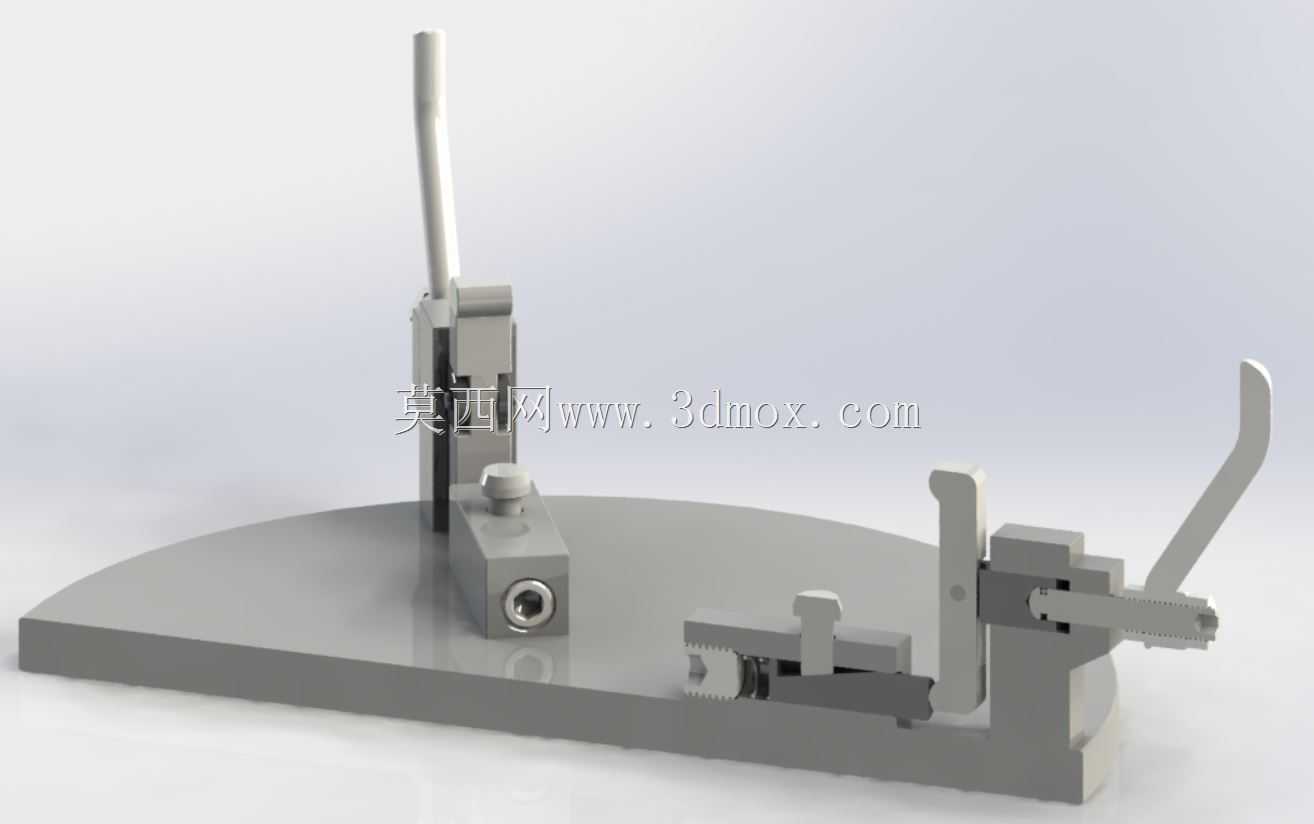

每个夹紧单元采用手动拨杆驱动的连杆增力结构，操作人员扳动拨杆即可通过内部连杆机构将操作力放大后传递到夹紧压头位置，实现对工件的稳定夹紧，松开时反向扳动拨杆即可快速松开工件，整个操作过程无需额外借助扳手等辅助工具，操作力度符合一线操作人员的手动施力范围，长时间重复操作也不易产生作业疲劳。夹紧单元上配置的可调限位螺钉可根据工件的夹持厚度调整夹紧行程，避免夹伤工件表面或者出现夹紧力不足导致工件移位的问题，压头位置可更换软质材质垫块，适配表面精度要求较高的零件装夹需求，防止装夹过程中在工件表面留下压痕。

设计过程中充分考虑了双工位装夹的力平衡需求，两个夹紧单元对称布置在圆盘底座上，夹紧力方向指向圆盘中心区域，装夹完成后整体受力均匀，不会因为单侧受力导致工装出现偏移，同时拨杆的操作位置朝向工装外侧，操作人员在工位上无需探身即可完成夹紧与松开操作，作业动线流畅无阻碍。工装的所有运动部件都预留了足够的活动间隙，长期使用过程中不会因为金属碎屑、粉尘堆积导致卡滞，日常维护仅需定期在连杆铰接点加注少量润滑油即可保持操作顺畅，整体结构坚固耐用，可适应车间多粉尘、多切削液的复杂作业环境。
