手摇进给式小型台式钻孔加工设备

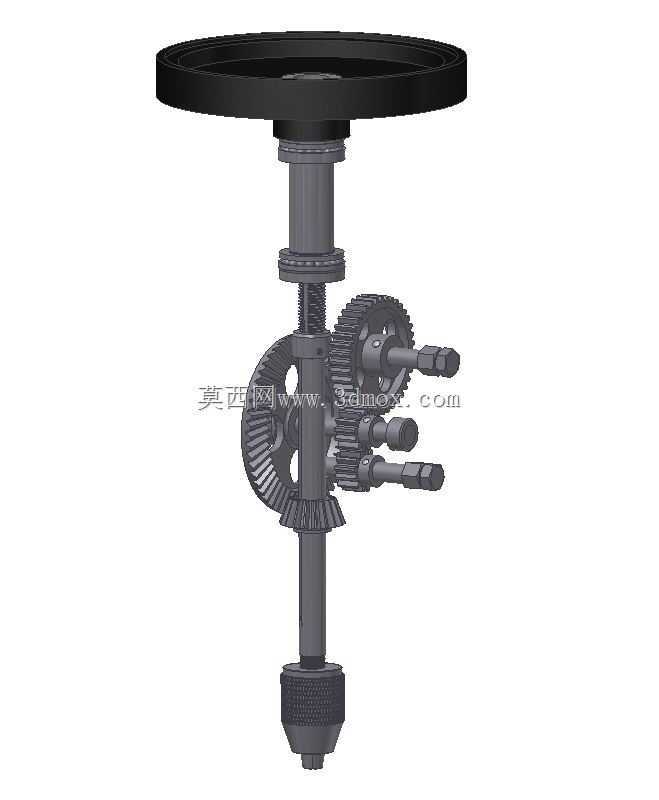

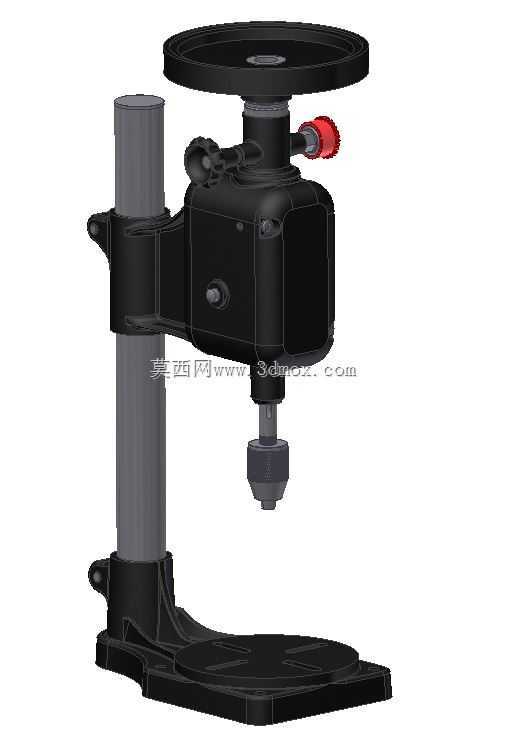

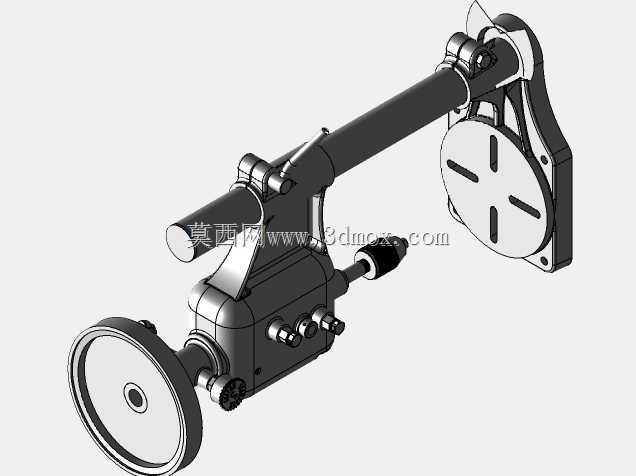

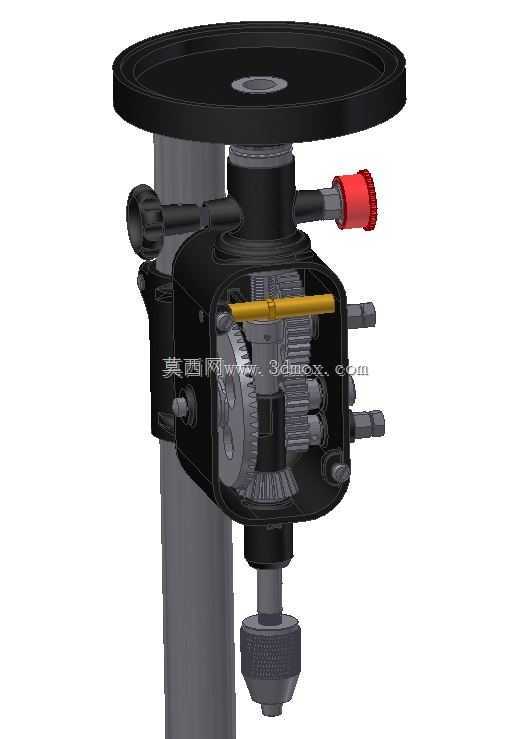

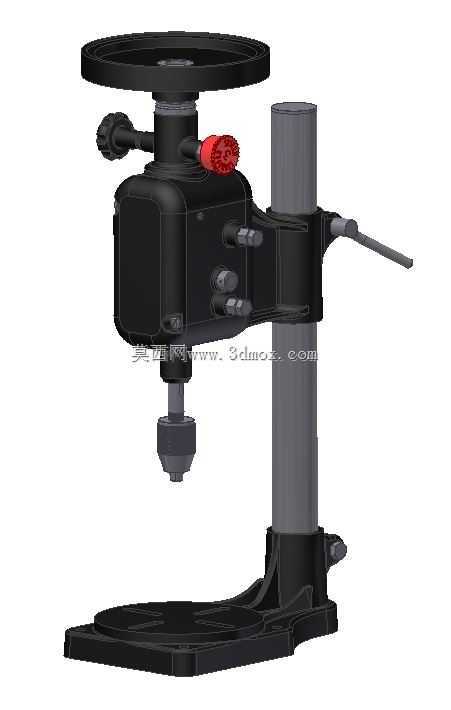

这款手动台式钻孔设备是面向小型加工场景、维修作业与教学实训开发的轻型孔加工装备，核心应用场景覆盖五金维修门店、家庭工坊、学校金工实训教室、小型零配件加工摊位等不具备大功率工业钻床布设条件的场景，可完成薄金属板、塑料件、木材、小型有色金属零件的钻孔、扩孔、铰孔定位作业，也可配合夹具完成简单的攻丝前置工序，适配小批量、低频次的精密孔加工需求，无需复杂的电气接线与气源配套，仅依靠手动操作即可完成全部加工流程。设备采用立柱悬臂式经典布局，底部为一体化铸造的平整工作台底座，底座预留了标准的夹具安装T型槽与螺栓固定孔位，可直接通过膨胀螺栓固定在木质或金属工作台面上，安装边界仅需占用0.2平方米左右的台面空间，整体高度控制在50厘米区间，无需额外的高大作业空间，普通家用工作台即可承载使用。核心传动结构采用两级变速设计，通过顶部手轮的旋转进给控制钻头的下行行程，侧面设置的锁紧手柄可在调整机头高度后快速锁定位置，红色的进给微调旋钮可在加工深孔或精密小孔时实现微米级的进给量控制，避免手动进给力度过大导致钻头崩断或孔位偏移。机头部分集成了传动齿轮组与钻夹头安装位，标准钻夹头可夹持0.3-13mm直径的直柄钻头，覆盖日常维修与小型加工的绝大多数钻孔尺寸需求，侧面的操作手柄可在钻孔完成后快速抬起机头复位，操作逻辑符合一线钳工的长期使用习惯，无需额外培训即可快速上手。设计过程中重点优化了手动操作的力臂比例，顶部手轮的直径经过反复调校，确保操作人员施加较小的握力即可获得足够的钻头进给力，长时间作业也不易产生手部疲劳；立柱采用加厚无缝钢管加工，表面经过磨削处理，机头上下滑动时无卡顿晃动，保证钻孔的垂直度精度；底座采用加重铸铁材质，自身重量可抵消钻孔时的振动力，无需额外加装配重块即可保证作业时的设备稳定性，即使加工10mm厚度的低碳钢板也不会出现设备移位或跳动的问题。设备的所有操作部件均设置在操作人员伸手可及的范围内，高度调整、进给控制、钻头装拆的操作流程都经过简化，日常维护仅需定期在立柱与齿轮传动部位加注润滑脂即可，无需复杂的专业保养流程，非常适合非专业机械加工场景下的日常孔加工使用。
