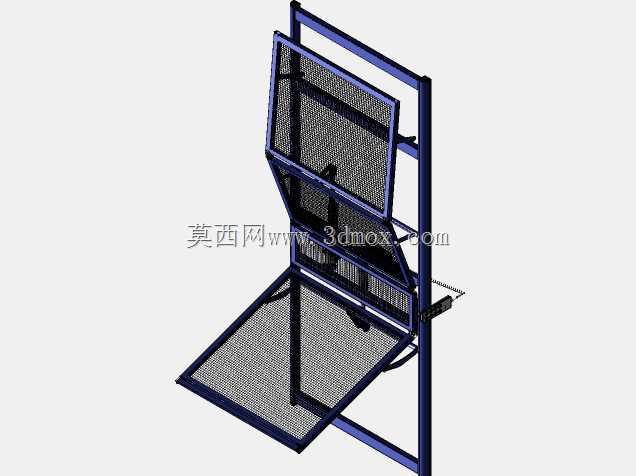

仿奥平K2结构折叠式网底支撑装置

该款折叠式网底支撑装置主要面向高空作业防护、临时作业平台搭建、垂直通道临边防护等场景使用，可作为壁挂式折叠作业台、设备检修临时承载台、高层作业防护围挡的配套承载结构使用，在不需要使用时可完全折叠贴合墙面，不占用通行空间，展开后可形成稳定的水平承载面与防护围挡，适配建筑外墙检修、设备夹层运维、狭小空间临时作业等对空间利用率要求较高的作业场景。装置整体采用立式框架作为主承载基体，主框架为矩形方管焊接结构，依靠背部的安装孔位可直接固定在建筑墙面、设备立柱等垂直安装面上，安装时需保证主框架的垂直公差不超过千分之二，避免展开后承载面出现倾斜影响使用安全。装置设置三层可翻转的网面结构，最下层为水平承载网面，中间层与上层为可翻转的防护围挡结构，所有网面均采用金属方管做边框，内部焊接高强度钢丝网，网孔尺寸控制在合理范围，既可以保证承载时的受力均匀，避免细小工具从网面缝隙掉落，也能尽可能降低整体结构自重，减少翻转操作时的施力强度。各层网面与主框架之间采用铰接结构连接，铰接位置配置耐磨衬套，长期反复翻转也不会出现松旷异响，相邻网面之间设置联动拉杆结构，展开下层承载面时可同步带动中层防护网翻转至垂直防护位置，上层防护网可根据作业需求单独调整翻转角度，形成半包围的防护空间，避免作业人员从作业台边缘坠落。装置侧边配置电动驱动组件，可通过电控按钮控制各层网面的自动展开与折叠，无需人工手动翻折，降低高空作业时的操作风险，驱动组件内置限位结构，展开到位后可自动锁止，保证承载时的结构稳定性，折叠到位后也可自动锁定，避免受外力影响意外展开。在结构设计阶段，设计人员针对铰接点的受力分布做了多次仿真优化，将主要受力点的位置调整至主框架的竖梁上，避免横梁承受过大的弯矩导致结构变形，同时对网面的边框做了加强筋处理，保证水平承载网面在额定载荷下的挠度不超过允许范围，不会出现明显的下塌变形。安装时需注意主框架的固定螺栓需穿透安装基体，搭配加厚垫片与防松螺母锁紧，保证整体结构的抗倾覆能力满足高空作业的安全规范要求，装置展开后最外侧与安装墙面的水平距离可满足单人站立作业的空间需求，折叠后整体厚度较薄，不会影响通道的正常通行。
