钢制可调轴支架安装固定支撑结构

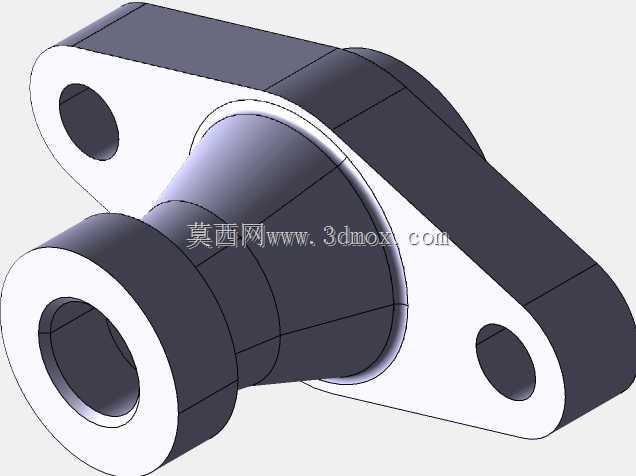

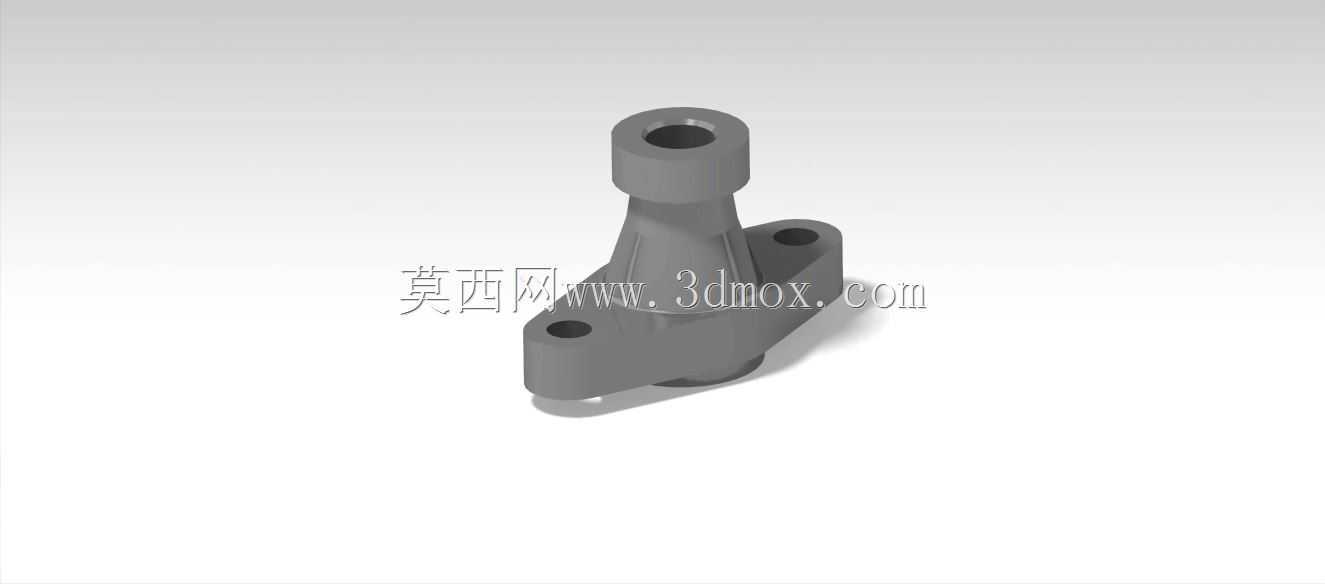

这款钢制可调轴支架是工业传动与支撑场景中常用的定位固定构件，主要应用在各类需要对轴类零件进行位置微调、稳定承托的机械设备中，常见于轻工生产线、小型输送设备、非标自动化工装以及通用机床的辅助支撑工位，用来解决轴系部件安装时的位置偏差补偿、运行过程中的同轴度微调需求，避免轴件因安装错位产生偏磨、振动异响等问题，保障传动环节的运行稳定性。从实际用途来看，该支架核心作用是为穿装在其中的轴类零件提供可靠的径向支撑与轴向定位，同时支持一定范围内的安装位置调整，能够适配不同安装基面的高度差、孔位偏差，降低现场安装的对位难度，减少装配过程中的修配工作量。在功能特性上，支架主体采用一体式钢制结构成型，整体刚性充足，能够承受轴件运转过程中传递的径向载荷与小幅冲击载荷，不易出现受力变形；主体上部的轴套孔为轴件提供回转支撑的配合面，底部延伸出的两个带安装孔的支脚，用于将整个支架锁紧固定在设备基座或安装平台上，支脚与主体的过渡区域做了加强筋结构设计，能够分散安装锁紧力与工作载荷，避免应力集中导致的结构断裂。设计思路上，这款支架优先考虑了安装适配性与结构可靠性，整体采用三角稳定构型，上部支撑段与下部安装支脚形成稳定的受力传导路径，将轴件传递的载荷均匀分散到两个安装固定点上；轴孔与安装面的位置精度经过合理公差匹配，既保证轴件安装后的回转顺畅度，也预留了足够的调整余量来适配现场安装误差，同时整体结构没有冗余的设计部分，在满足支撑强度要求的前提下尽可能控制了构件体积，减少安装占用空间。外形尺寸与安装边界方面，该支架整体轮廓尺寸为144×110，上部轴孔的孔径适配对应直径的标准轴类零件，两个安装支脚的孔位间距符合常规通用安装尺寸要求，安装时仅需要在基座对应位置加工匹配的螺纹孔或过孔，即可完成支架的固定，安装后整体突出安装基面的高度适中，不会与周边其他传动构件产生运动干涉，能够在紧凑的设备内部空间中完成布置。
