机加工用螺杆式手动夹紧虎钳结构

这款手动螺杆式虎钳是机械加工场景中应用极为广泛的通用装夹设备，常见于普通铣床、钻床、钳工台、小型磨床的工位配套，也可作为轻型数控加工工序的辅助装夹工具，承担中小型金属、非金属工件的定位夹紧职能，避免加工过程中工件受切削力、振动力影响出现位移、翘曲，保障加工精度与操作安全。

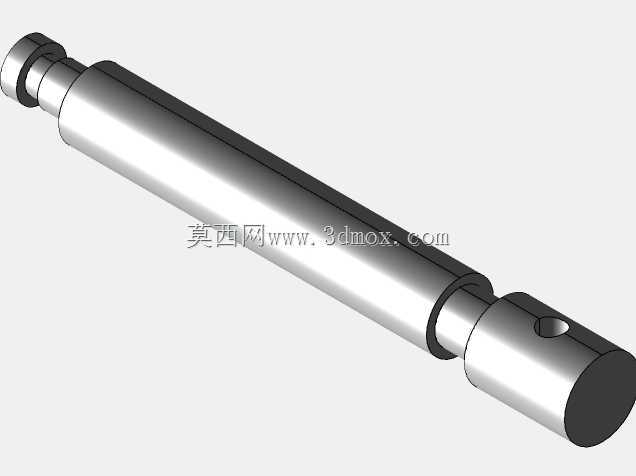

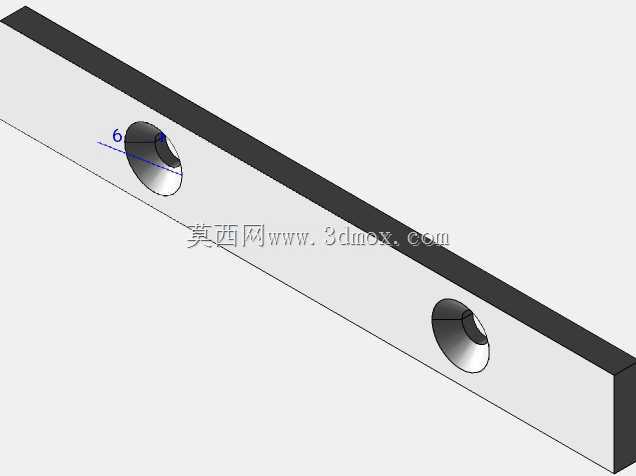

从功能特性来看，该虎钳采用经典的螺杆传动增力结构，通过转动端部的T型加力杆带动丝杆旋转，驱动活动钳身沿固定导轨方向做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松开，丝杆传动具备可靠的自锁特性，夹紧后不会因加工振动出现松脱，无需额外配置锁止机构即可维持稳定的夹持力，可适配不同宽度的工件装夹需求，钳身的夹持面设计为平整直角结构，可直接装夹规则外形的方块、轴类工件，也可配合定制软钳口、V型块等附件装夹异形件、薄壁件，拓展装夹适配范围。

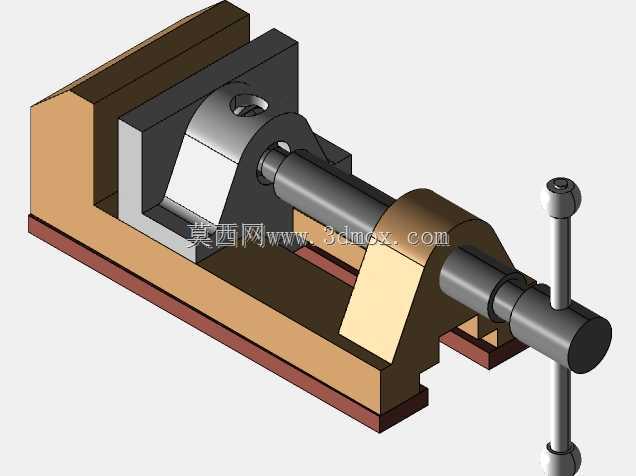

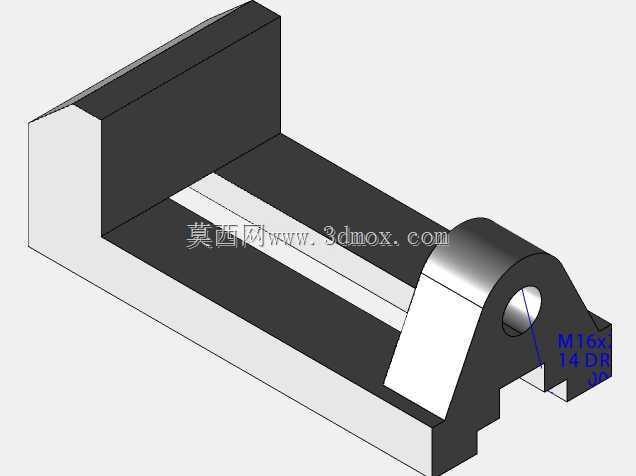

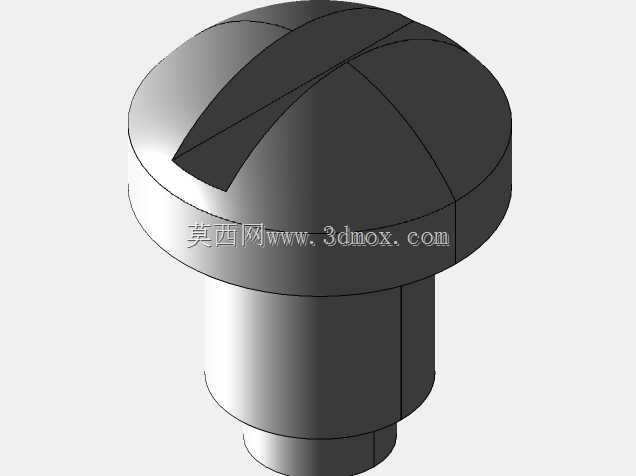

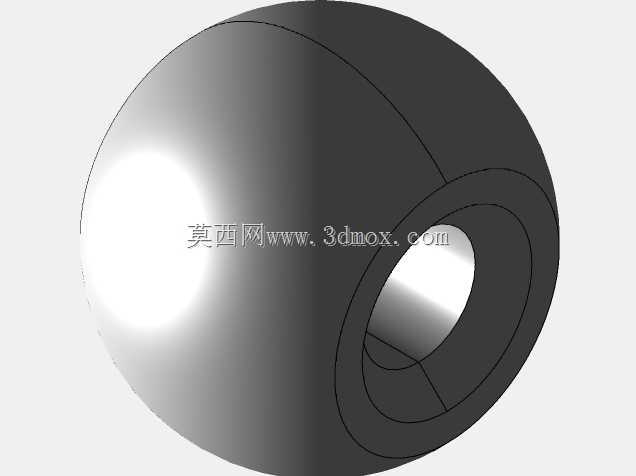

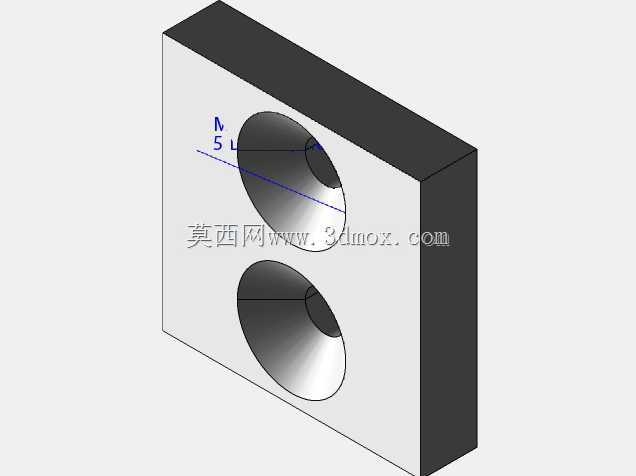

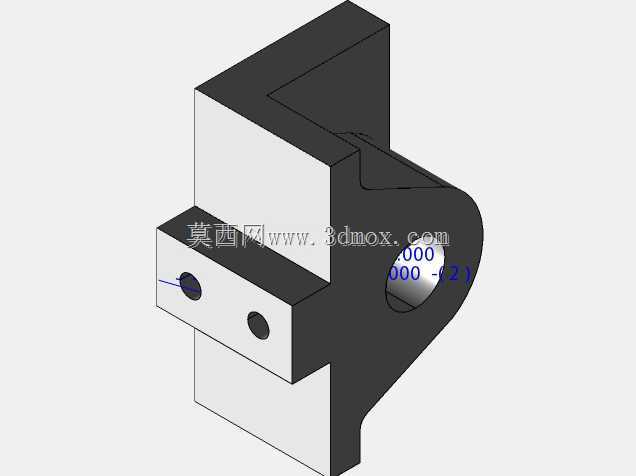

从设计思路层面，该虎钳采用分体式模块化结构设计，整体分为固定钳座、活动钳身、传动丝杆、加力杆、导轨压块几个核心部分，固定钳座作为承载基础，底部预留了标准的安装槽位，可通过T型螺栓直接固定在机床工作台的T型槽上，安装时可根据加工需求调整虎钳在工作台上的位置与角度，保障工件加工位置与刀具行程匹配；活动钳身与固定钳座之间通过贴合的导轨面配合，导轨面采用大接触面积的平面设计，可承受较大的夹紧反力与切削侧向力，避免装夹受力后出现钳身偏移、抬升问题；丝杆与活动钳身的连接采用间隙配合的铰接结构，可抵消丝杆加工与装配过程中的同轴度误差，保证活动钳身移动顺畅无卡滞，加力杆采用穿装式结构，可根据所需夹紧力大小调整力臂长度，针对大尺寸、大切削量的工件装夹时可获得更大的夹紧力，针对薄壁易变形工件则可减小加力臂长度，避免夹伤工件。

在外形尺寸与安装边界上，该虎钳整体采用紧凑化布局，钳身长度、开口行程、钳口高度均按照通用机加工工位的常规需求设计，安装时底部固定座的跨距适配多数中小型机床工作台的T型槽间距，整体高度不会超出机床的刀具行程下限，装夹工件后工件的加工面可完全处于刀具的有效加工范围内，无需额外加装垫高块即可满足多数常规零件的加工装夹需求，固定钳身与活动钳身的侧面保持齐平，也可作为多件并排装夹时的定位基准，提升批量零件装夹的效率与一致性。
