槽轮式间歇传动日内瓦机构结构设计

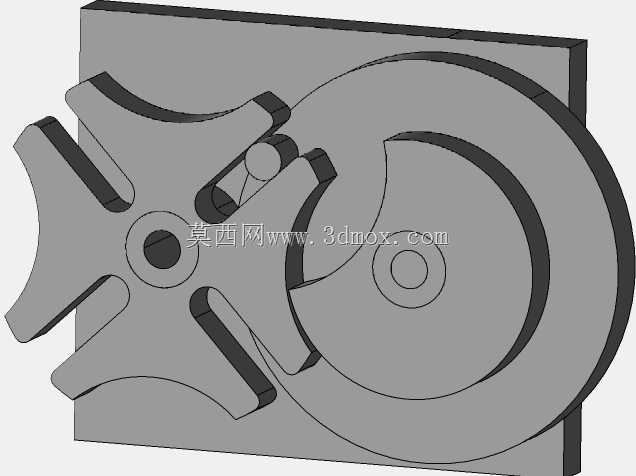

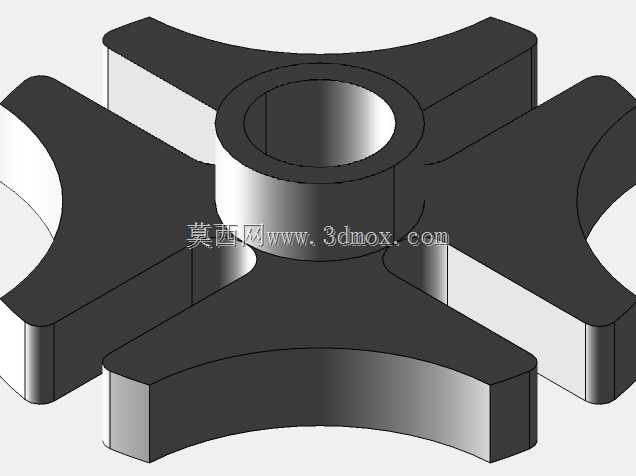

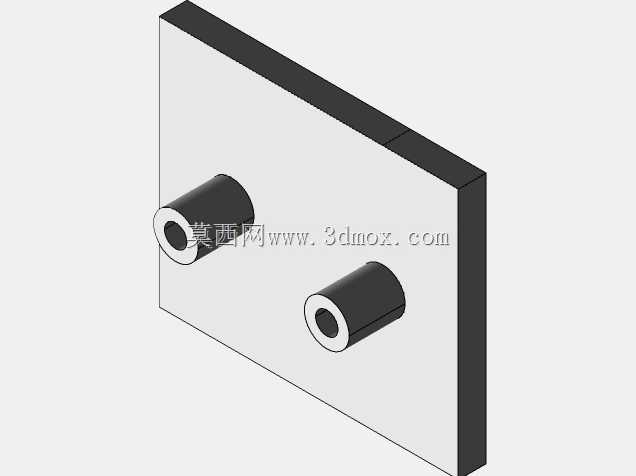

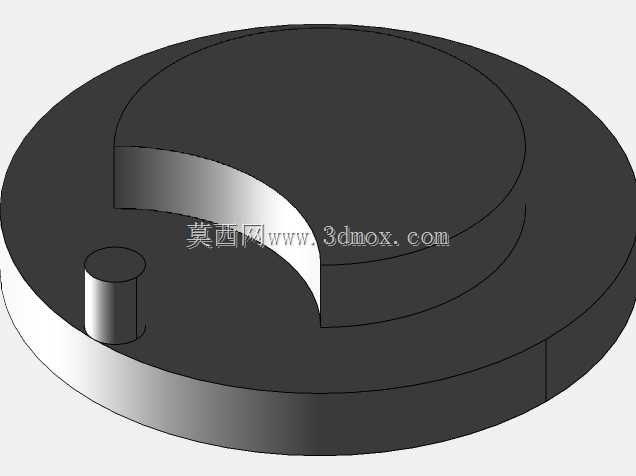

该间歇传动机构是经典的槽轮式分度传动结构，也就是常说的日内瓦驱动结构，核心应用场景覆盖各类需要实现间歇步进送料、周期分度转位的工业设备，在多工位自动化装配线、胶片式影像设备输片结构、包装机械的工位转台、机床自动换刀刀库转位、印刷机械的走纸分度、轻工机械的周期送料单元中都有广泛应用，能够将驱动侧的连续匀速旋转运动，转化为从动侧的周期性间歇转动，满足生产流程中“动-停-动”的节拍匹配需求，避免连续运转无法匹配工位作业停顿的问题。从实际用途来看，这套机构不需要额外的电控逻辑控制，纯机械结构就能实现稳定的间歇传动，相比凸轮分度、棘轮传动等其他间歇结构，它的传动过程冲击更小，运转平稳性更强，分度定位精度在常规工况下可以满足多数通用设备的使用要求，且结构组成简单，加工装配难度低，后期维护成本低廉，非常适合中低速、固定分度数的间歇传动场景。从功能特性来看，这套机构由主动拨盘组件和从动槽轮组件两个核心部分组成，主动拨盘上设置有圆柱锁止弧和驱动拨销，当拨盘匀速转动时，拨销未进入槽轮的径向槽阶段，锁止弧会将槽轮的对应凹弧完全卡住，让槽轮保持静止锁止状态，不会出现误转动；当拨销逐步进入槽轮的径向槽时，锁止弧同步脱开，拨销会带动槽轮按照固定的转角转动，当拨销从径向槽中脱出后，锁止弧再次进入卡合位置，槽轮重新回到静止状态，以此循环实现固定节拍的间歇转动，这套结构的槽轮开设了4个径向槽，对应主动轴每旋转一周，从动槽轮转动90度，完成一次四工位的分度动作，传动比固定，节拍稳定，不会出现丢步、错步的问题。在设计思路上，这套结构首先根据实际需要的分度数确定槽轮的槽数，再匹配拨盘的拨销数量和回转半径，设计过程中重点校核了拨销进入和脱出径向槽时的传动角，避免出现传动卡滞、刚性冲击的问题，同时对锁止弧的配合间隙做了优化，既保证锁止状态下槽轮不会出现窜动，又避免配合过紧导致运转卡涩，所有的转动副位置都预留了标准轴承的安装位，能够有效降低转动过程中的摩擦阻力，延长机构的使用寿命。从外形尺寸与安装边界来看，整套机构采用平板式安装布局，所有组件都集成在一块安装基板上，主动轴和从动轴的中心距按照传动半径做了固定设计，安装时只需要将基板固定在设备的安装机架上，将驱动动力源连接到主动轴端，就可以直接投入使用，不需要额外做复杂的对位调整，机构的整体厚度较薄，轴向占用空间小，能够适配各类安装空间紧凑的设备内部布局，轴端预留了键槽连接位，可以方便地连接同步带轮、联轴器等传动部件，适配不同的动力输入需求。
