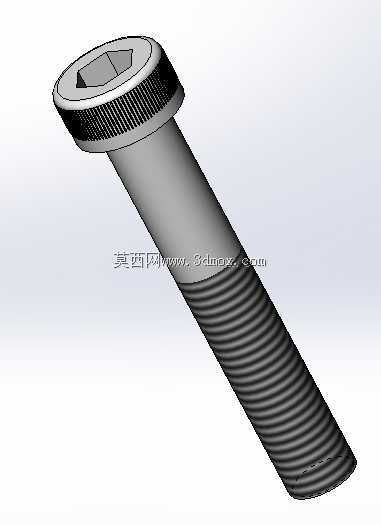

内六角圆柱头滚花全牙螺栓结构设计

这款内六角圆柱头滚花全牙螺栓，是机械装配、工装夹具搭建、五金结构连接场景中极为常用的紧固连接件，广泛适配各类需要高强度轴向锁紧、且要求安装后头部外露高度低的装配场景，比如自动化设备机架拼接、模具模板锁紧、机床附件固定、五金家具结构连接等领域都能见到这类紧固件的身影。它的核心功能是通过内六角驱动施加扭矩，让全段螺纹与配套内螺纹紧密啮合，实现两个或多个零部件的刚性锁紧，同时头部的滚花设计能够在徒手预拧阶段提供足够的摩擦力，无需借助工具就能快速完成初步对位拧入，大幅提升装配前期的操作效率，尤其是在狭小空间内无法快速对准扳手的作业场景下，滚花结构的防滑特性可以让操作人员徒手完成预紧，避免螺栓掉落、对位偏移的问题。从设计思路来看，这款螺栓采用圆柱头内六角的驱动结构，相比外六角结构能够大幅缩小头部所需的操作空间，内六角孔可以配套标准内六角扳手施加更大的锁紧扭矩，不容易出现打滑滑牙的问题，头部边缘的直纹滚花做了等距齿形设计，齿深控制在既能够提供足够摩擦力、又不会割伤操作人员手部的合理范围，螺杆部分采用全牙设计，能够适配不同厚度的被连接件，无需根据锁紧厚度选择不同牙长的螺栓，通用性更强，螺纹段采用标准公制牙型设计，牙距、牙型角都符合通用紧固件标准，能够和市面上同规格的标准螺母、螺纹孔完美适配，无需做定制化的螺纹匹配。从外形尺寸与安装边界来看，这款螺栓的头部直径大于螺杆大径，安装时需要在被连接件上加工适配的沉孔或者直接外露安装，头部高度低于同规格外六角螺栓的头部高度，能够降低装配后整体的突出高度，减少外部磕碰、勾挂的风险，螺杆部分的全牙结构意味着整个杆身都可以参与螺纹啮合，当被连接件总厚度较薄时，多余的螺纹段可以穿出螺母或者螺纹孔，不会因为光杆段的存在导致锁紧行程不足，安装时只需要保证内六角扳手能够完全插入头部的驱动孔，就能施加足够的锁紧力，头部滚花的外径和头部圆柱直径保持一致，不会额外增加安装所需的径向空间，即使是紧密排列的螺栓组，相邻螺栓之间也不会因为滚花结构产生干涉。在实际使用中，这类螺栓能够承受较大的轴向拉力和一定的横向剪切力，适合静态锁紧以及小幅振动工况下的连接场景，滚花结构除了辅助徒手预拧之外，还能够在需要手动微调松紧的场合提供防滑的拧动接触面，无需每次调整都寻找配套扳手，在设备调试、工装临时固定的场景下实用性极强。
