便携可折叠模块化户外烧烤架结构设计

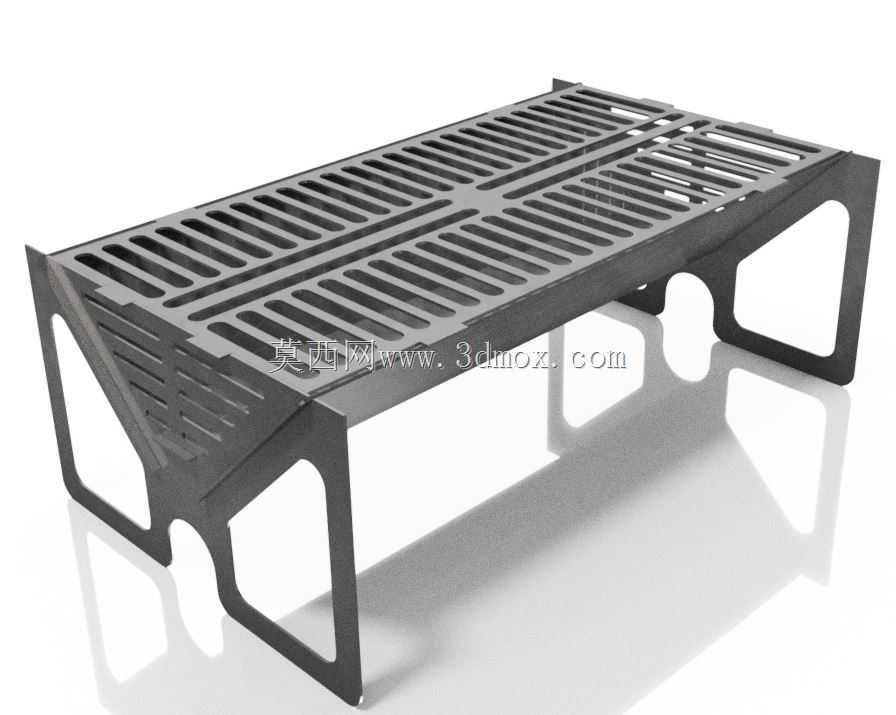

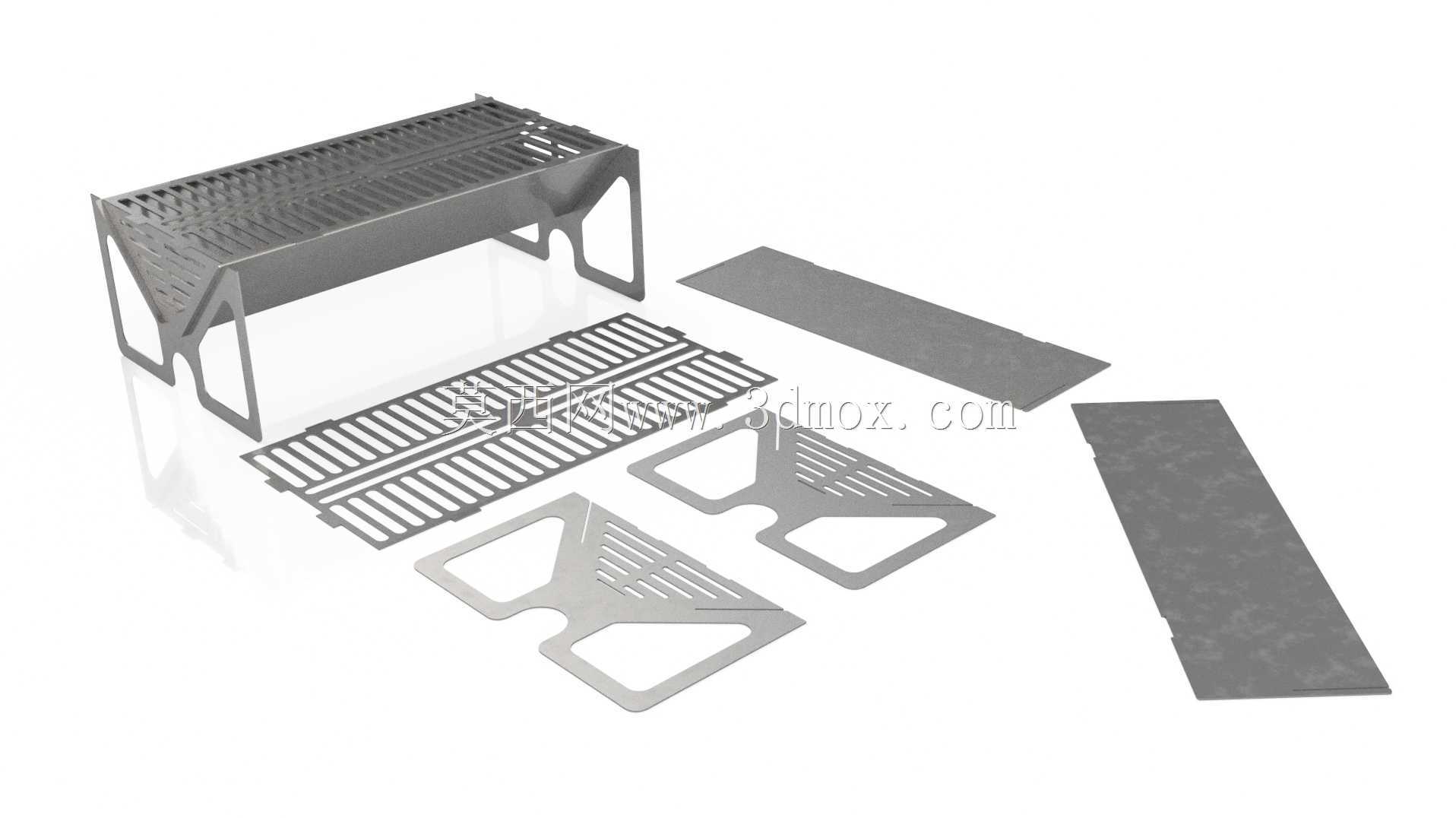

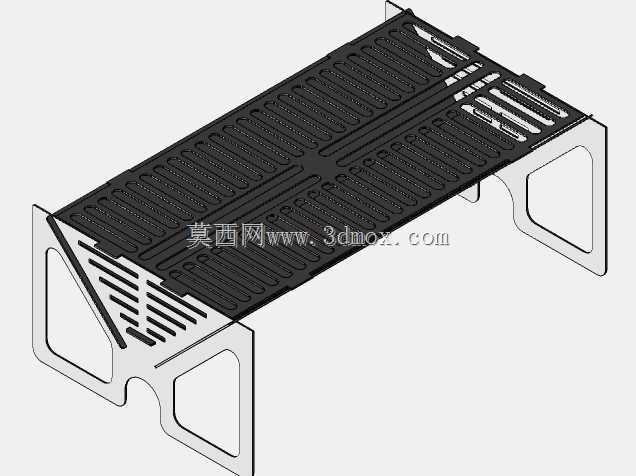

这款模块化户外烧烤架主要面向户外露营、短途自驾、郊野野餐等轻量化出行场景设计，核心解决传统一体式烧烤架体积庞大、携带不便、收纳占空间的痛点，能够在不牺牲烧烤使用面积的前提下，最大化压缩收纳后的占用空间，适配普通家用轿车后备箱、露营背包侧袋等多种携带场景，满足2-6人规模的户外烧烤烹饪需求。整体采用全钣金拆分式设计思路，所有组成部件均为平面激光切割成型的片状钣金件，无需额外的焊接工序或复杂的连接紧固件，仅依靠部件之间的卡槽结构、折弯限位结构即可完成快速组装，使用者无需借助额外工具，在3分钟内即可完成从收纳状态到使用状态的搭建，拆卸后所有片状部件可平整叠放，叠放后的整体厚度不超过40毫米，能够轻松塞入露营装备的缝隙中，不会占用过多的储物空间。从功能结构来看，产品分为支撑框架、炭槽承托结构、烧烤网面、侧挡风板四个核心功能模块，支撑框架采用对称式三角支撑结构，组装后形成稳定的梯形支撑底座，底部预留足够的通风间隙，能够为木炭燃烧提供充足的自然进风，无需额外配备助风设备即可保证炭块充分燃烧，减少生火难度与燃烧烟气；炭槽承托结构采用镂空格栅设计，既能够托住燃烧的炭块避免炭灰掉落，又可以通过格栅间隙让炭灰自然下落，避免炭块堆积造成的燃烧不充分问题；烧烤网面采用长条状镂空开孔设计，开孔间隙经过优化，既能够避免小型食材掉落，又可以让炭火的热量均匀传递到食材表面，保证烧烤时的受热均匀性；两侧的挡风板采用插接式安装结构，能够在户外有风的环境下阻挡侧向气流，避免炭火热量被风吹散，同时防止火星飞溅引发安全隐患。在安装边界设计上，组装完成后的整体高度符合人体站立操作的舒适高度，使用者无需弯腰即可完成食材翻面、撒料等操作，长时间使用不会产生腰部疲劳；烧烤网面的有效使用面积经过合理规划，能够同时容纳十串以上的烤串或整块的牛排、蔬菜等食材，满足小群体的聚餐烹饪需求；所有钣金部件的边缘都做了折弯卷边处理，没有裸露的锋利切割边缘，组装和使用过程中不会划伤手部，使用安全性得到充分保障。不同于传统固定式烧烤架的笨重结构，这款模块化设计的烧烤架在保证结构强度的前提下，尽可能减少了冗余的材料使用，整体重量控制在普通成年人可单手提携的范围内，无论是徒步露营还是车载出行都不会造成携带负担，同时平整的片状部件在生产环节能够最大化提升板材利用率，降低生产加工的材料损耗，适合批量钣金加工生产。
