带6毫米垫片Xtreme V型槽轮组件结构设计

该V形槽轮组件是工业传动与导向系统中常用的基础机械构件，主要应用于轻型物料输送设备、小型自动化生产线、3D打印传动机构、桌面级机械臂导向单元等场景，核心作用是为圆截面传动带、绳索类传动介质提供精准的导向支撑与传动限位，避免传动介质在运行过程中出现跑偏、滑脱、过度磨损等问题，保障传动链路运行的稳定性与可靠性。

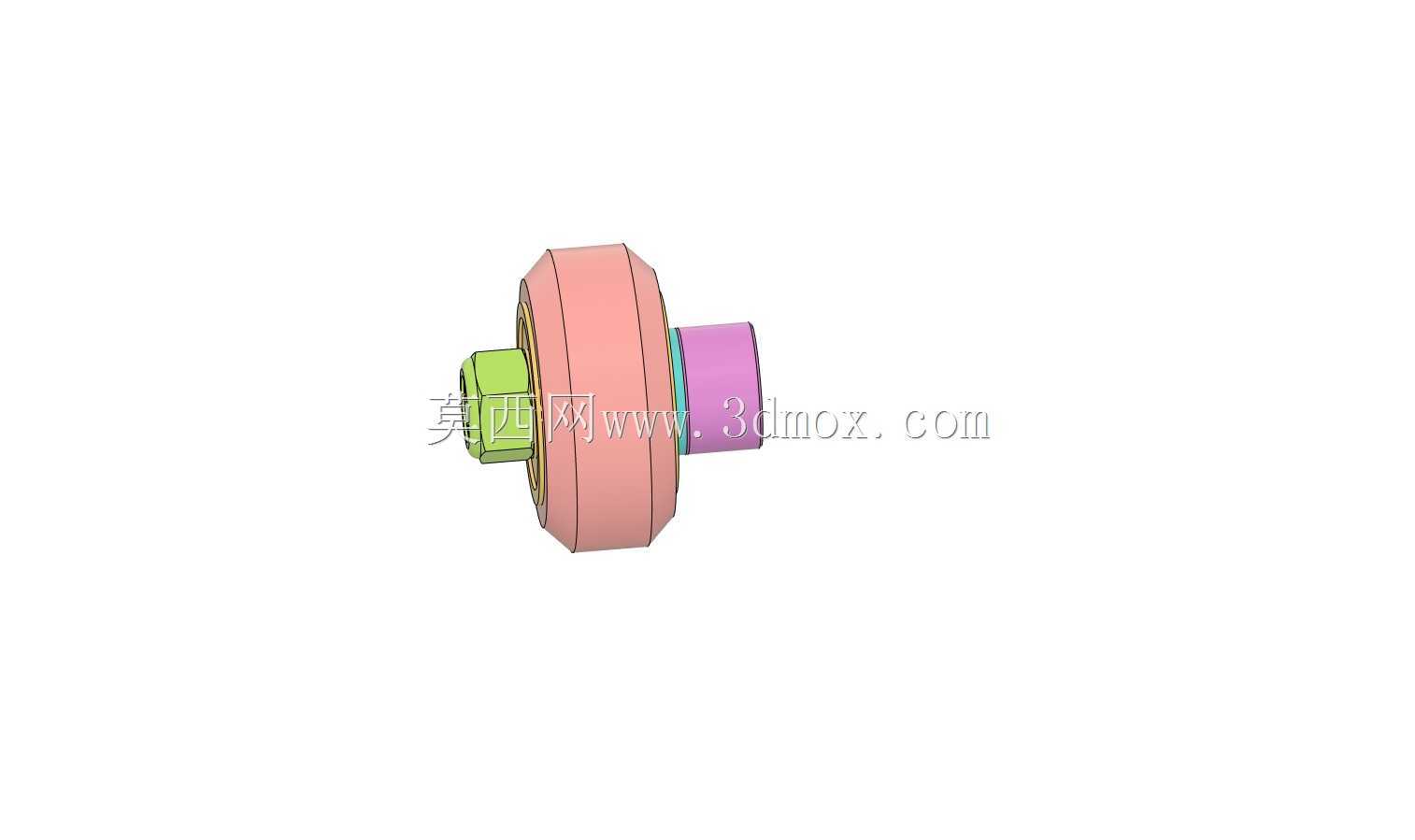

从功能特性来看，这款带6毫米垫片的Xtreme V轮采用同轴分层式结构设计，主体轮体为V形槽结构，槽面角度经过优化适配常规圆带与绳索的接触面弧度，能够在传动过程中提供足够的接触摩擦力，同时减少传动介质的局部挤压磨损；轮体两侧设置的不同规格轴接段，分别适配不同安装场景的轴径需求，其中一侧的六角形轴接段可实现与驱动轴的周向防转固定，传递稳定扭矩，另一侧的圆柱轴段可配合轴承实现从动轮的顺畅转动；配套的6毫米垫片设置在轮体与安装座之间，能够精准控制轮体的轴向安装位置，填补安装间隙，避免轮体在高速转动过程中出现轴向窜动，同时还能分散轮体对安装面的压力，保护安装基座表面不受磨损。

在设计思路上，这款构件优先考虑了安装适配性与运行耐用性，整体采用同轴度优先的设计原则，所有回转段的轴线保持高度重合，减少转动过程中的偏心振动；轮体的V形槽边缘做了圆角过渡处理，避免尖锐棱边切割损伤传动介质；不同功能段的直径差经过合理计算，既保证了轮体自身的结构强度，又控制了整体重量，降低转动惯量，提升传动响应速度。

从外形尺寸与安装边界来看，该轮组整体轴向长度紧凑，主体轮体直径适配常规轻型传动的线速度需求，安装时仅需预留出轮体直径1.2倍的径向空间，以及轴向长度加2毫米的安装余量即可完成部署；六角轴接段的尺寸适配常规标准紧固件，无需额外定制连接配件，圆柱轴段可直接适配市面通用的微型轴承，能够快速集成到各类轻型机械结构中，降低设备的组装与维护成本。在实际使用过程中，该V形槽轮组件可根据使用场景选择作为主动轮或从动轮使用，作为主动轮时可通过六角轴段连接微型驱动电机输出扭矩，带动传动介质实现动力传递；作为从动轮时可通过圆柱轴段配合轴承安装在机架上，为传动链路提供张紧与导向支撑，适配0-3000转每分钟的常规转速工况，能够在常温、无强腐蚀的常规工业环境下长期稳定运行。
