侧置电机紧凑型小转弯转向驱动轮结构

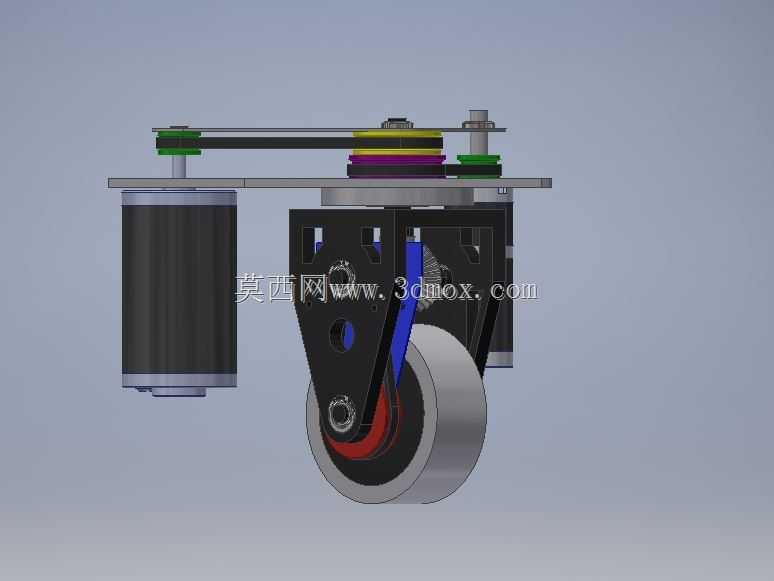

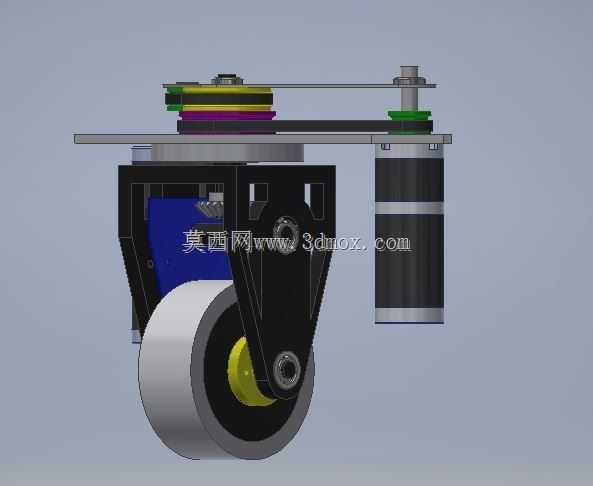

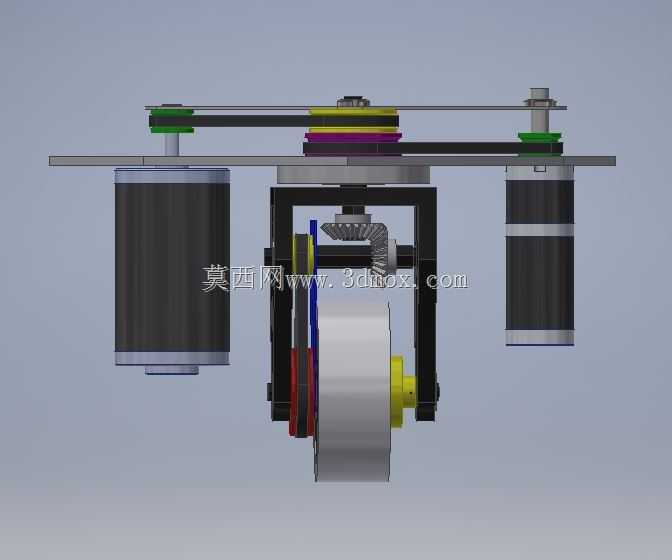

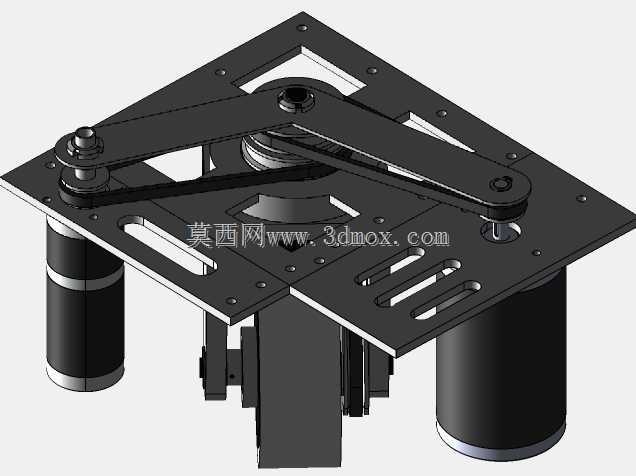

该转向驱动结构主要面向室内仓储AGV、小型服务巡检机器人、轻型物料转运台车等对底盘安装高度有严格限制的移动设备场景，这类设备往往需要在狭窄货架通道、紧凑工位区间内完成小半径转弯甚至原地转向动作，传统垂直布置电机的转向驱动轮整体高度偏大，会抬升设备底盘离地高度，压缩设备上部的载物或功能模块安装空间，难以适配低矮型移动设备的设计需求。这款结构在设计之初就瞄准低安装高度的核心需求，打破传统驱动电机垂直于安装顶板的布置逻辑，将驱动电机采用侧置倒挂的布局形式，把电机主体布置在转向支架的侧方空间，而非叠放在转向回转机构的正上方，大幅压缩了整个驱动单元从安装顶板到轮体底部的垂直高度，能有效降低移动设备的整体重心，提升设备行走与转向过程的稳定性，避免高重心带来的侧翻风险。传动部分采用同步带传动结构，将侧置电机的输出动力平稳传递到驱动轮的转轴上，同步带传动具备传动平稳、缓冲吸振、噪音低的特点，同时不需要过高的加工装配精度就能保证传动效率，后期维护更换也十分便捷，适配轻型移动设备的日常使用工况。转向部分依托顶部的回转支承结构实现360度自由回转，轮架采用双侧板支撑结构，将驱动轮夹持在两侧板之间，配合带传动的张紧调节结构，可根据使用磨损情况调整同步带张紧度，保证长期使用的传动可靠性。轮体采用聚氨酯包胶材质，具备耐磨、防滑、静音的特点，能在环氧地坪、瓷砖地面、硬化水泥地面等多种室内常见地面平稳行走，不会对地面造成划伤。从安装边界来看，该结构顶部为平整的安装固定板，预留了标准化的安装孔位，可直接通过螺栓固定在设备底盘的对应位置，不需要额外设计复杂的转接支架；侧置的电机外轮廓与转向支架、轮体的外轮廓做了适配性收窄，整个单元的横向占用空间紧凑，不会过多占用底盘的横向布置空间，能给设备的电池、控制模块、传感器等其他组件留出充足的安装位置。小转弯半径的设计让搭载该驱动轮的设备可以在狭窄通道内灵活转向，不需要预留过大的转弯空间，能有效提升仓储空间的利用率，适配高密度仓储、窄通道巡检等特殊场景的使用需求。整体结构的零部件多采用标准化型材与机加工件组合，兼顾结构强度与制造成本，同时支持3D打印制作原型件进行功能验证，方便开发者快速完成移动底盘的原型迭代与功能测试，缩短产品的开发周期。
