深沟球6205轴承三维结构设计

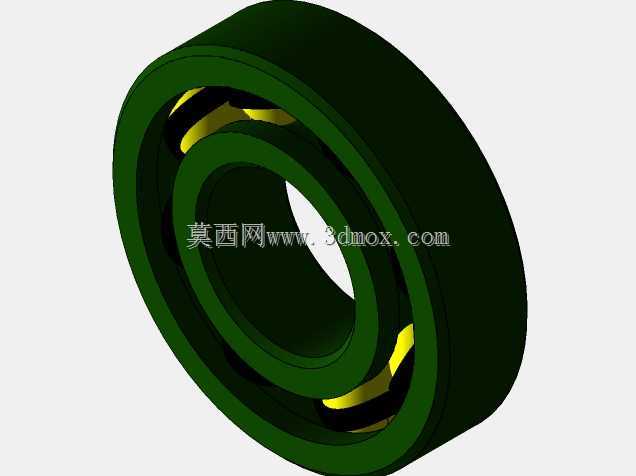

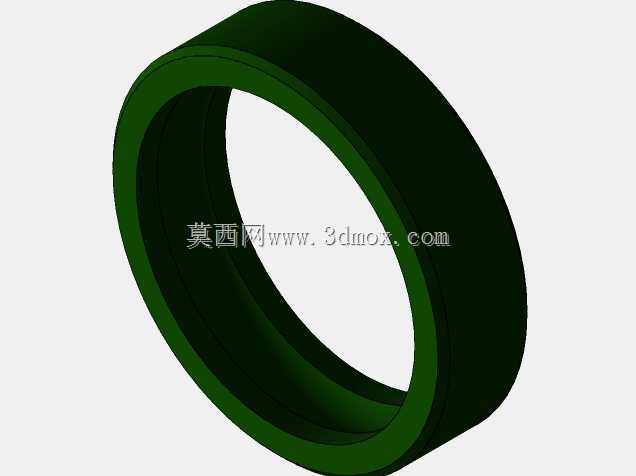

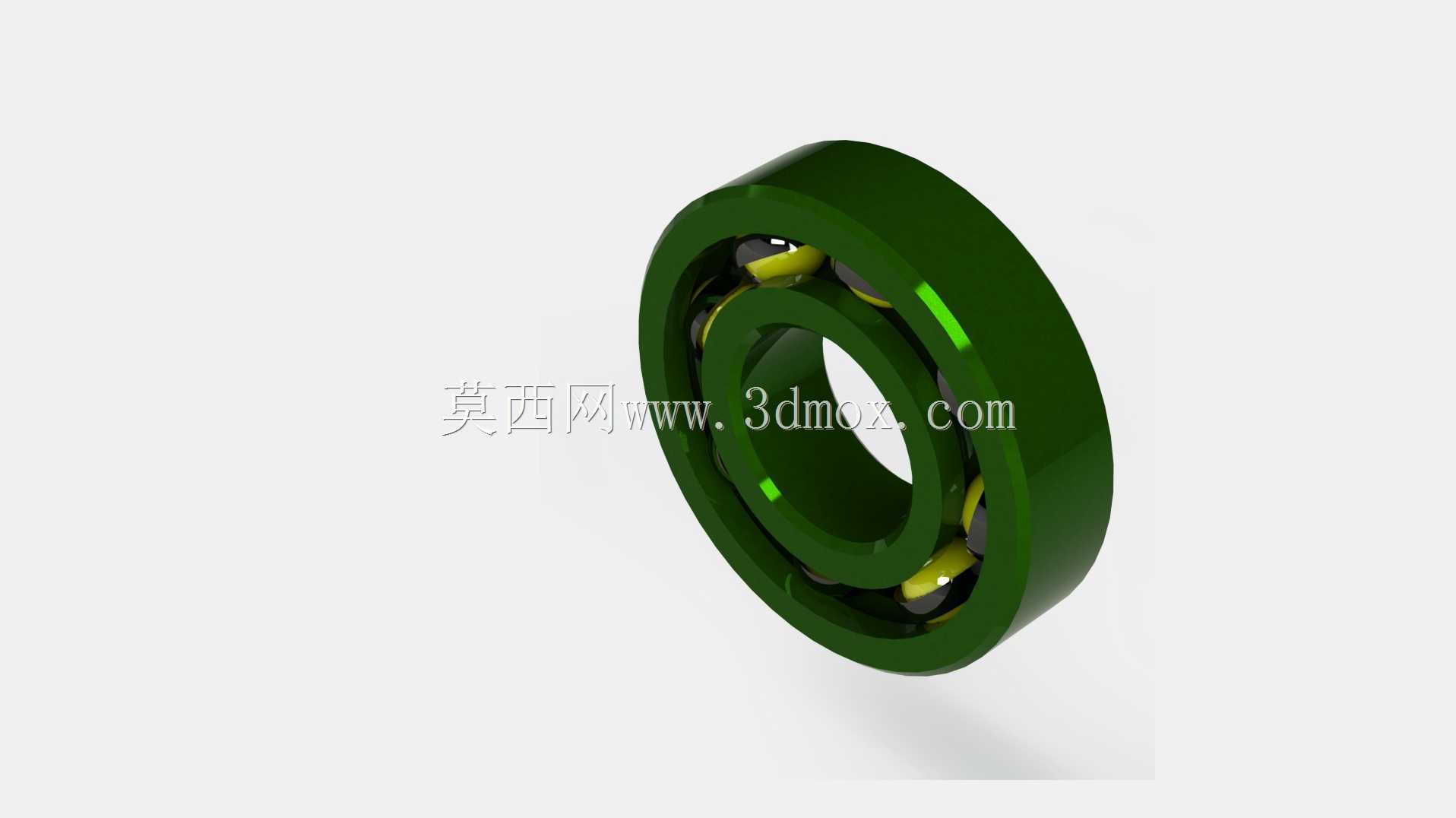

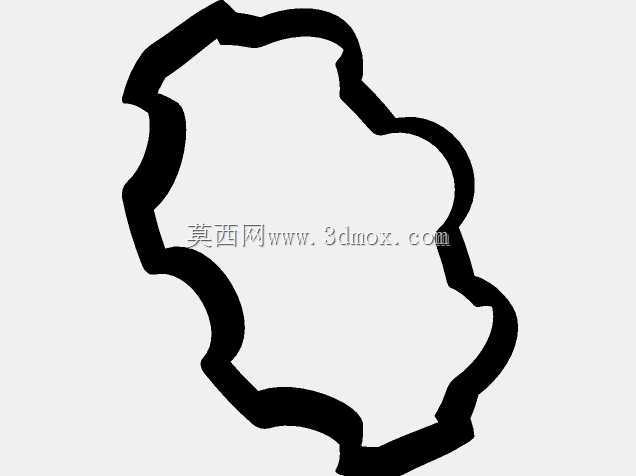

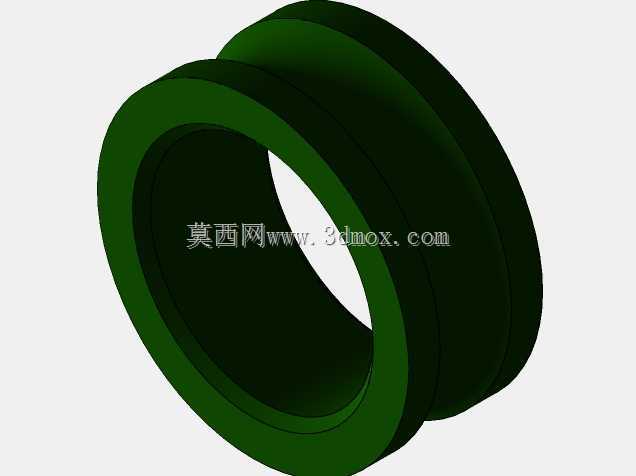

深沟球轴承作为旋转传动系统中应用最为广泛的支撑类零部件，在各类工业设备、民用机电产品中承担着核心的载荷传递与运动约束作用，6205型号属于深沟球轴承系列里的常规通用规格，适配绝大多数中等载荷、中等转速的旋转工况场景，常见于中小型电机输出端、输送机辊筒支撑、家用电机主轴、普通机床进给轴、农用机械传动部位、健身器材旋转结构等场景，是机械设计选型中出现频率极高的标准件品类。该轴承的核心功能是约束旋转轴的径向与轴向窜动，将轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运动过程中的能量损耗与部件磨损，同时保证旋转轴的回转精度维持在设计允许的公差范围内，避免轴系运转出现偏摆、异响、卡滞等故障。从设计思路来看，该三维模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动体、保持架，内圈与轴采用过盈配合随轴同步旋转，内圈外侧加工有与滚动体曲率匹配的弧形滚道；外圈与设备轴承座采用过渡或过盈配合固定，内侧同样加工对应弧形滚道，为滚动体提供连续平滑的滚动运行轨道；滚动体采用均匀分布的钢制球体，在内外圈滚道之间传递径向与双向轴向载荷；保持架采用浪形冲压结构，将所有滚动体等间距分隔开，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内正常运转，优化轴承内部的润滑脂存留空间。从安装边界与尺寸特性来看，6205轴承的公称内径为25mm，适配直径25mm的标准轴端安装，公称外径为52mm，适配轴承座内孔52mm的安装尺寸，轴承总宽度为15mm，安装时需要预留对应宽度的轴向定位空间，轴肩与轴承座台肩的高度需要符合标准安装尺寸要求，避免台肩过高接触轴承密封件或过低导致定位失效，同时安装过程中需保证内圈与轴、外圈与座孔的同轴度公差，避免偏载导致轴承早期失效。该三维模型完整还原了各部件的装配关系与结构细节，可直接用于设备装配干涉检查、轴系结构仿真、教学演示、产品选型参考等场景，帮助设计人员在整机设计阶段快速完成轴承的虚拟装配，验证安装空间是否匹配，提前排查轴系设计中可能存在的结构干涉、定位不合理等问题，缩短产品研发的设计验证周期。
