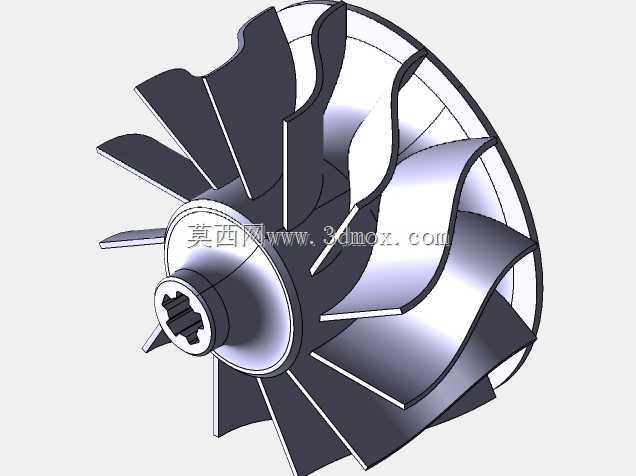

带花键安装位的离心式叶轮结构设计

该叶轮作为流体输送与动力转换类设备的核心做功部件，广泛应用在中小功率通风设备、涡轮增压单元、工业吸尘装置、小型流体增压泵等场景中，核心作用是通过自身高速旋转带动流经叶片间的介质获得动能与压力能，完成介质的定向输送与压力提升，是决定整套设备工作效率、运行噪音、输出性能的核心结构件。从实际使用场景来看，这类叶轮既可以适配家用通风、小型设备散热等民用场景，也能配套工业生产中的局部排风、低压气体输送、轻量物料气力输送等工况，不同工况下对叶片的曲面弧度、叶片数量、整体动平衡精度都有差异化要求，本次设计的叶轮采用后弯式长短叶片组合布局，能够在兼顾风压输出的同时降低旋转过程中的介质紊流损耗，有效控制运行时的气动噪音，适配多数中低转速的常规使用需求。在功能特性设计上，叶轮中心采用内花键式安装接口，能够与配套的驱动输出轴实现无滑差的周向固定，相比平键连接的结构，花键配合能够承受更大的启动扭矩与交变载荷，避免高速启停过程中出现连接位松动、键槽剪切失效的问题；轮毂位置做了加厚过渡处理，将叶片根部的应力均匀分散到整个轮毂端面，避免长期高速旋转时叶片根部因应力集中出现疲劳断裂的问题；叶片曲面采用等变曲率顺滑过渡设计，从轮毂处的小弧度逐渐过渡到轮缘处的大弧度，能够让介质在叶片流道内实现平缓加速，减少介质在流道内的涡流与冲击损失，提升整体的能量转换效率。在设计思路层面，整体结构优先考虑动平衡易实现性与安装适配性，叶片沿圆周方向等角度均匀分布，长短叶片间隔排布的设计既能够增加流道内的介质导流效果，又不会过多增加叶轮整体重量，降低驱动端的负载；轮盘部分采用等厚度薄壁结构，在保证整体结构刚性的前提下尽可能控制叶轮自重，减少旋转时的转动惯量，让设备启停响应更迅速，同时降低驱动电机的空载功耗。在外形尺寸与安装边界上，该叶轮整体为回转类对称结构，最大外轮廓为轮缘处的圆形边界，安装时仅需保证中心花键与驱动轴的同轴度，预留出轮缘外侧的安全间隙即可完成装配，不需要额外设计复杂的定位结构；轴向安装尺寸紧凑，轮毂端面的定位台阶能够直接贴合驱动端的安装基准面，不需要额外加装调整垫片来控制轴向位置，能够有效缩减整套动力单元的轴向占用空间，适配结构紧凑的小型设备安装需求。设计过程中也充分考虑了实际加工的可行性，叶片与轮盘、轮毂的连接位置均做了圆角过渡处理，既能够减少应力集中，也能够适配铸造、铣削加工等不同加工工艺的工艺要求，降低生产加工的难度与成本。
