琢美4000电磨配套散热风叶结构

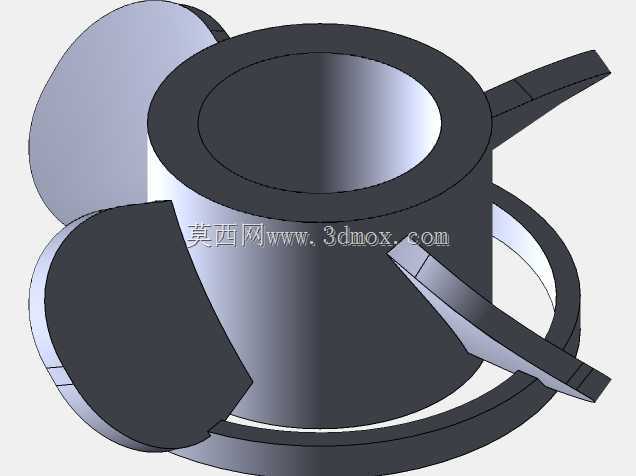

这款风叶结构是配套手持电磨工具设计的核心散热部件，主要应用在小型手持电动打磨、雕刻类工具的内部风冷系统中，这类手持电磨广泛用于五金加工、文玩雕刻、模具修边、小件打磨抛光等作业场景，作业时电磨内部的驱动电机持续高转速运转，会产生大量积热，如果热量无法及时排出，会导致电机绕组温升过高，轻则降低输出扭矩、缩短工具使用寿命，重则触发过热保护停机，甚至烧坏电机绕组，直接导致工具报废。这款风叶的核心功能就是在电机转轴的带动下高速旋转，在工具壳体内部形成定向的空气流动，将电机运转产生的热量通过壳体预设的通风槽快速带出设备外部，维持电机工作在合理的温度区间，保障长时间高负载作业的稳定性。从设计思路来看，这款风叶采用了中心套筒加周向分布叶片的结构，中心套筒为带台阶的圆柱通孔结构，能够紧密套接在电机输出转轴上，套筒的内径匹配对应电磨的转轴直径，安装时通过过盈配合或者顶丝锁紧的方式和转轴同步旋转，不会出现高速转动下打滑松脱的问题。周向分布的叶片采用了曲面倾斜设计，叶片的倾斜角度经过气流仿真优化，能够在较低的转动阻力下获得更大的风压与风量，同时叶片的边缘做了圆弧过渡处理，避免高速旋转时产生尖锐的风噪，也能减少叶片转动时的应力集中，提升结构强度。风叶外围设置了一圈环形的护边结构，一方面可以将所有叶片的外端连接为一个整体，提升整个风叶的结构刚性，避免高转速下叶片出现形变颤动，另一方面也能避免叶片转动时剐蹭到工具内部的走线或者壳体壁面，预留出足够的安全运转间隙。在安装边界上，风叶的整体外径匹配电磨内部的安装腔室尺寸，中心套筒的轴向长度刚好卡在转轴的定位台阶处，安装后不会出现轴向窜动，叶片的高度方向不会和电机端盖、壳体内部的其他元器件产生干涉，整体结构紧凑，完全适配手持工具内部狭小的安装空间，不需要额外改动原有工具的壳体结构就可以直接替换安装。风叶的叶片数量经过匹配调试，在对应电机的额定转速区间内，既能够满足散热所需的风量要求，又不会因为叶片过多导致转动负载过大，额外消耗电机的输出功率，同时平衡了动平衡表现，高速转动时不会产生明显的振动，保障手持操作时的握持舒适度，不会因为风叶的振动导致打磨精度下降。
