100mm规格全地形越野行走车轮结构

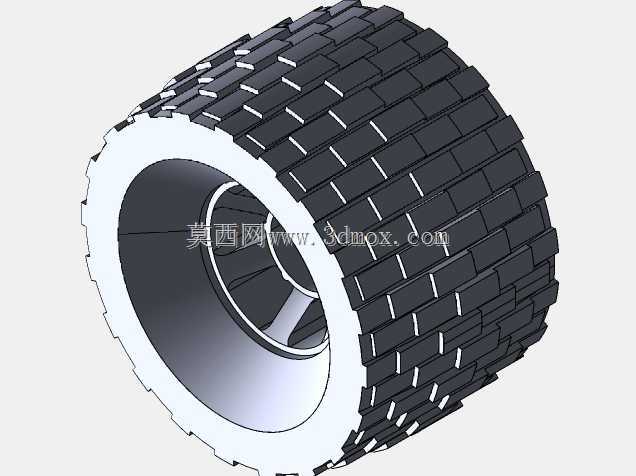

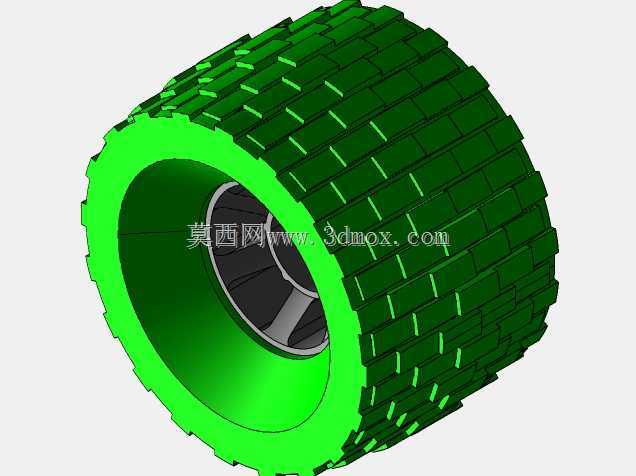

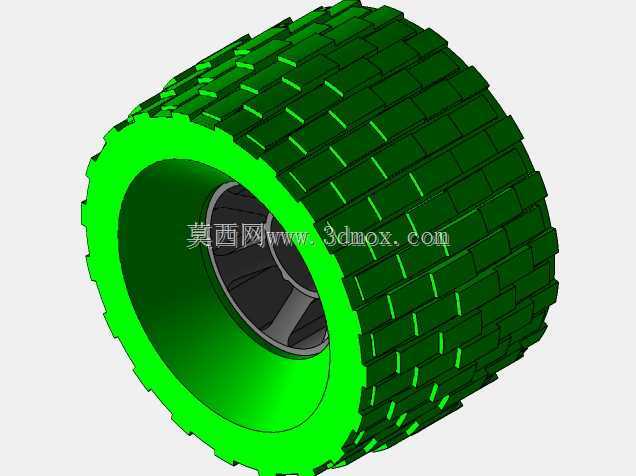

这款全地形行走车轮主要面向小型越野移动平台、遥控模型车、小型户外作业巡检机器人、滑板类户外代步装备的行走系统设计，能够适配砂石路面、泥泞土路、浅草坡面、硬质铺装等多种复杂非平整路面，为小型移动载具提供可靠的抓地性能与行走支撑，解决普通光面车轮在非铺装路面容易打滑、陷车、通过性不足的痛点。在功能特性设计上，轮胎胎面采用交错排布的块状深齿结构，每一块胎齿都做了边缘倒角处理，既能够在松软路面嵌入土层增大咬合摩擦力，又能在硬质路面保证足够的接地面积降低行驶阻力，同时块状胎纹的间隙设计可以快速排出胎面夹带的泥土、碎石，避免胎面被异物填满丧失抓地力；轮胎侧圈做了加厚的凸缘防护结构，能够在行驶过程中抵御路边硬物剐蹭、撞击，降低轮胎侧壁破损的概率，适配户外复杂场景的使用需求。轮毂部分采用一体化的内嵌式支撑结构，轮辐做了等距分布的镂空减重设计，在保证整体结构强度、能够承受额定载荷的前提下尽可能降低轮组自身重量，减少行走系统的转动惯量，提升动力传递的效率；轮毂中心的安装位适配标准外径轴承，能够兼容常规的轮轴安装尺寸，不需要额外定制转接件就可以完成装配，降低整机的装配适配成本。在尺寸与安装边界设计上，这款车轮整体高度为100mm，轮胎断面宽度为65mm，胎面核心接地宽度为20mm，整体重量控制在1.5kg，单轮额定载荷能够满足小型载具的承载需求，安装位适配22mm外径的标准轴承，轮轴安装的同轴度公差控制在合理范围内，保证车轮高速转动时不会出现明显偏摆，提升行驶过程的稳定性。设计过程中重点平衡了抓地性能、滚动阻力与结构耐用性三者的关系：胎齿的深度经过反复调整，既保证足够的抓地力冗余，又不会因为胎齿过深导致滚动阻力过大、动力损耗过高；轮毂的支撑筋厚度经过强度校核，在承受冲击载荷时不会出现断裂变形，同时尽可能减少冗余材料的使用，控制轮组整体重量。这款车轮可以直接替换同安装尺寸的普通轮组，快速提升小型移动载具的全地形通过能力，无论是户外休闲类的滑板、遥控模型改装，还是工业场景下的小型巡检机器人、户外作业小型移动平台，都能够适配使用，为不同场景下的小型移动装备提供稳定可靠的行走支撑。
