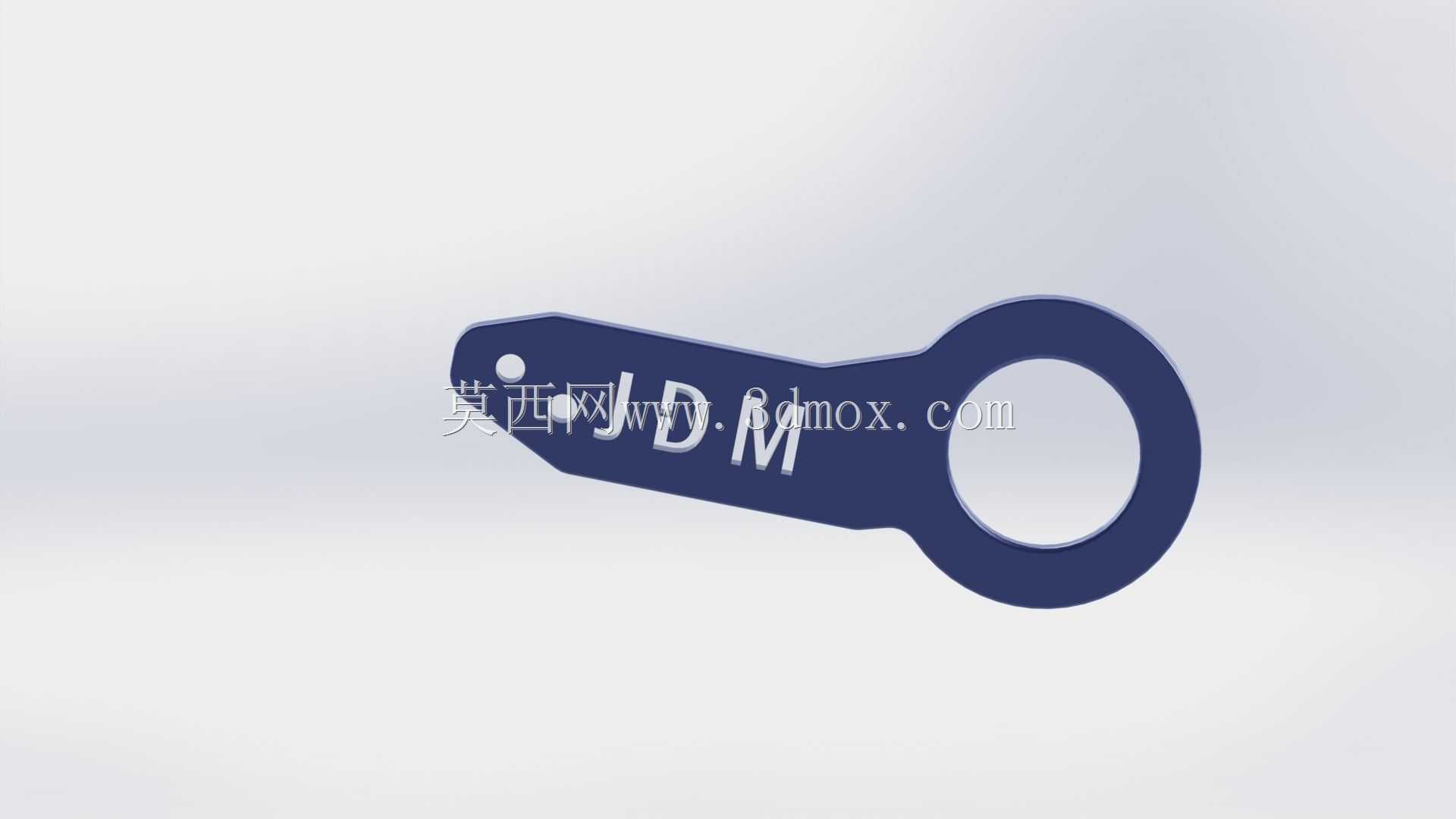

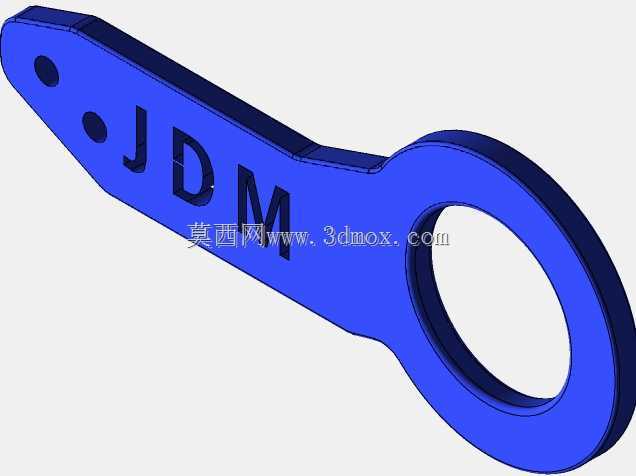

通用型牵引连接挂钩结构设计

这款牵引挂钩是面向轻型牵引作业场景设计的通用连接构件，主要应用在小型设备移位、轻型工装转运、户外便携装备拖挂、非机动车牵引连接等场景中，作为两端构件之间的力传递核心部件，承担牵引过程中的拉力载荷传递，同时兼顾连接便捷性与拆装效率，避免牵引过程中出现脱钩、断裂等安全隐患。从实际用途来看，该挂钩可适配不同规格的牵引绳、连接销、挂扣组件，既可以单独作为牵引末端的挂接件使用，也可以配合快拆销结构实现快速挂接与分离，适配日常运维、车间物料转运、户外作业等多种需要临时牵引连接的工况，相比传统焊接式牵引构件，这款分体式的挂钩结构不需要对被牵引设备做复杂的焊接改造，仅需要通过端部的安装孔配合紧固件即可完成固定，安装门槛更低，适配性更强。在功能特性上，这款牵引挂钩采用一体化的扁平式结构设计，主体为长条形的受力臂搭配末端的环形挂接端，受力臂上预留的定位小孔可用于安装防脱卡簧或者保险销，避免挂接之后牵引绳或者挂环从环形端滑出；环形挂接端做了大圆角过渡处理，既可以降低挂接时的操作难度，也能减少应力集中，提升长期受拉状态下的结构强度，整体结构没有冗余的凸起结构，在收纳或者安装时不会与周边构件发生干涉，表面做了均匀的涂装处理，既可以提升构件的防锈能力，也能在作业场景中起到明显的标识作用，避免人员误碰。在设计思路上，这款牵引挂钩优先考虑受力路径的合理性，从安装端到挂接环的力传递路径保持平直，避免出现弯折受力的薄弱点，整体轮廓采用等强度设计思路，在挂接环与受力臂的衔接位置做了加宽加厚的过渡处理，匹配牵引作业时的最大拉力载荷需求，同时在保证结构强度的前提下尽可能缩减构件的整体重量，降低安装后的额外负载；安装孔的位置经过反复校核，既保证紧固件安装之后有足够的压紧力，也不会因为孔位过于靠近边缘导致安装位置出现撕裂风险。从外形尺寸与安装边界来看，这款牵引挂钩整体为扁平长条形态，环形挂接端的内径尺寸适配市面上主流的快挂扣、牵引卸扣规格，受力臂的宽度与厚度匹配轻型牵引场景的载荷需求，安装时仅需要在被牵引构件的对应位置预留匹配的安装平面，不需要额外预留过大的操作空间，挂接端的环形结构预留了足够的挂接间隙，即使戴着手套作业也可以顺利完成挂接操作，整体安装边界紧凑，既可以安装在平面构件上，也可以适配部分带弧度的安装面，适配不同设备的安装需求。
