带双法兰连接结构的弯形流体管路接头

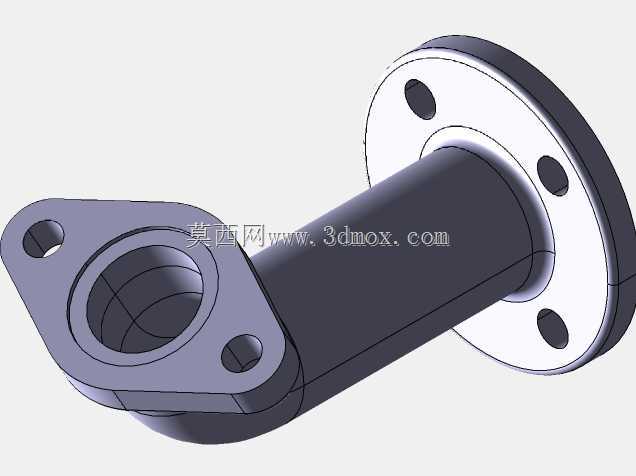

这款弯形管路接头主要应用在工业流体输送系统的管路转向节点处，常见于液压动力回路、润滑介质输送管路、低压气动系统以及小型化工流体输送管线中，用来实现两段不同走向管路的平滑连通，避免管路直角弯折造成的介质流动阻力激增、局部紊流以及管路应力集中问题。在实际设备运行过程中，这类接头需要承担介质输送过程中的密封保压作用，同时要适配不同安装面的固定需求，减少管路布局的空间占用。从功能特性来看，接头两端采用了差异化的法兰连接结构，一端为三孔菱形法兰安装面，适合在狭窄的设备侧壁、阀组安装板这类空间受限的位置进行固定，安装孔位的对称布局能够保证螺栓锁紧时受力均匀，避免单侧压紧造成的密封面倾斜渗漏；另一端为四孔圆形法兰结构，适配标准通径的圆形管路对接，法兰端面预留的密封槽位可以搭配O型密封圈或者平垫片实现端面密封，能够承受常规工况下的介质压力，不会出现渗漏问题。接头的弯折段采用平滑圆弧过渡的流道设计，内壁没有突兀的台阶或者棱角，介质流经弯折处时可以顺着圆弧壁面平缓转向，大幅降低局部压力损失，减少介质流动过程中的能耗，同时也能避免介质内的固体杂质在弯折处沉积堵塞管路。在设计思路上，这款接头优先考虑了安装适配性与流道效率的平衡，整体外形紧凑，弯折角度经过优化，既能够满足90度左右的管路转向需求，又不会因为弯折半径过大造成整体长度超标，占用过多设备内部的安装空间。两端法兰的安装孔位都做了沉孔处理，螺栓锁紧后螺栓头部不会突出法兰表面，避免和周边其他管路、零部件产生干涉。接头的主体壁厚经过合理计算，在保证整体结构强度、能够承受管路振动与介质压力冲击的前提下，尽可能控制整体重量，降低管路系统的整体负载。从安装边界来看，菱形法兰端的两个安装孔中心距适配常规小型阀组的安装孔位标准，圆形法兰端的孔位分布符合对应通径管路的法兰连接尺寸，接头整体的轴向长度与径向突出尺寸都控制在紧凑范围内，安装时不需要对周边管路做大幅度调整，就可以直接替换同规格的直角接头，适配不同设备的管路改造与新装需求。接头的外壁做了均匀的壁厚处理，加工过程中可以通过常规的机加工或者铸造成型工艺实现量产，成型后不需要做过多的二次加工就可以满足装配精度要求，有效控制生产制造成本，适合在批量的流体设备生产中作为标准连接件使用。
