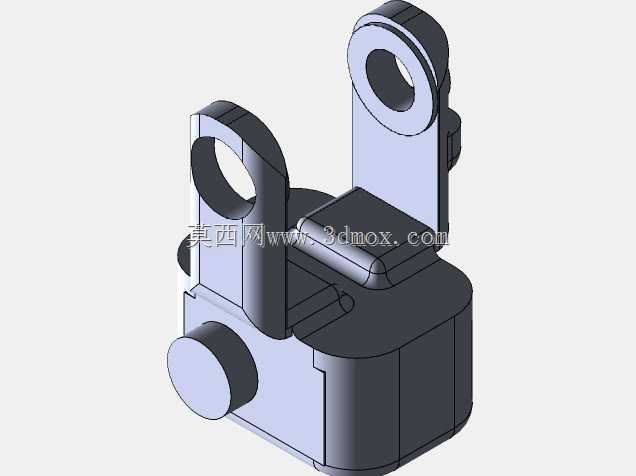

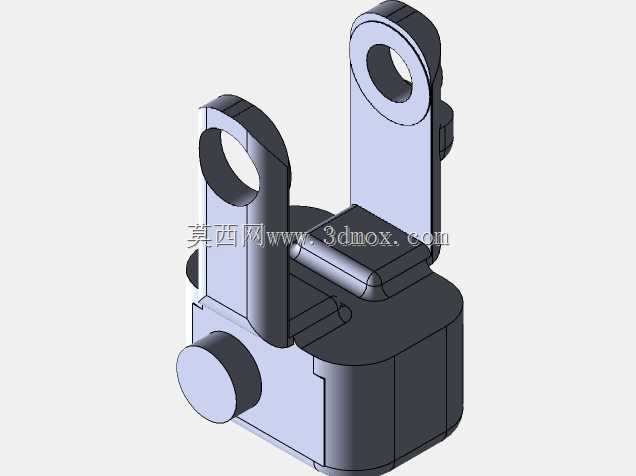

轻量化多轴伺服驱动机械执行臂结构

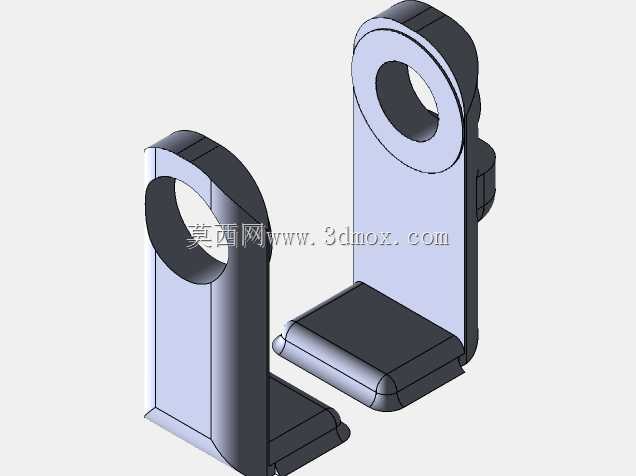

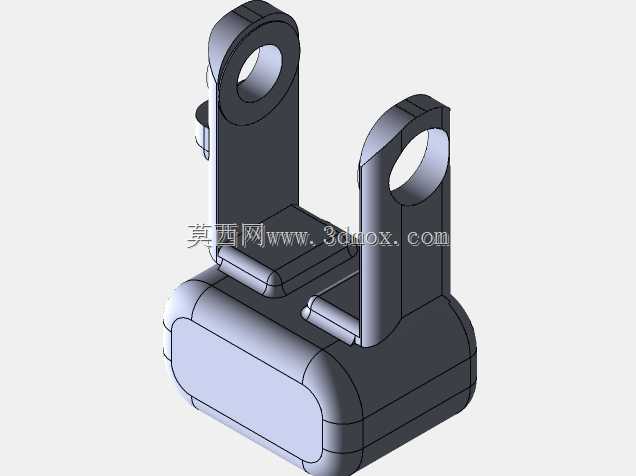

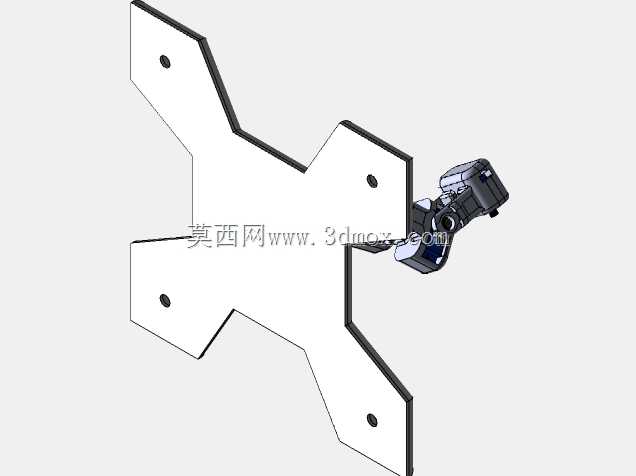

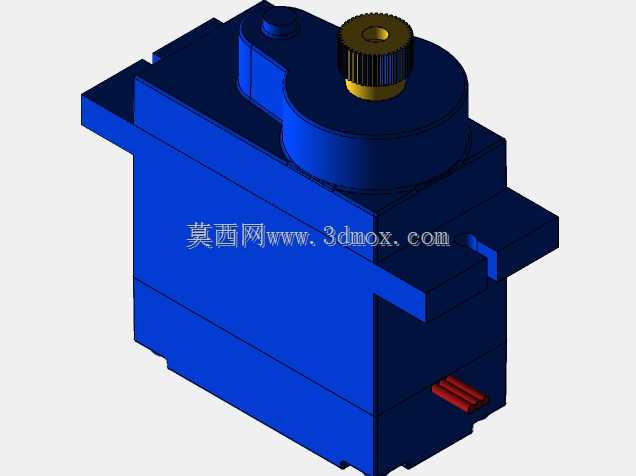

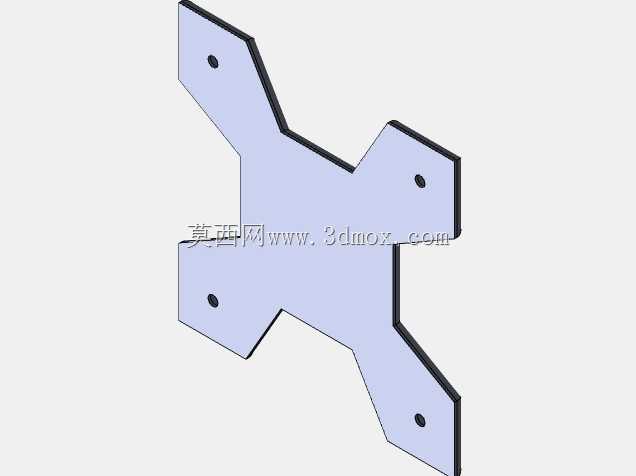

这款伺服驱动机械执行臂，主要面向3C电子精密装配、小型工件分拣转运、实验室微量样本操作、教学实训平台搭建这类对负载精度、动作响应速度有较高要求的场景，适配9g级微型伺服动力单元，可在狭小安装空间内完成重复定位精度要求较高的拾取、翻转、移位动作，替代人工完成高频次、高一致性的重复性操作，有效降低微小零件操作过程中的人工误差与疲劳损耗。从功能特性来看，该执行臂采用模块化关节设计思路，支持3至7轴的灵活拓展配置，使用者可根据实际作业的动作自由度需求，增减对应关节模块，无需重新设计整体基座结构，大幅缩短非标自动化场景下的执行端定制周期。关节连接部位采用同轴孔位定位设计，铰接处预留标准轴承安装位，可有效降低关节转动过程中的径向窜动，保证末端执行件的动作稳定性；动力输出端预留通用舵盘安装接口，可快速适配夹爪、吸盘、微型工具头等不同类型的末端执行件，满足不同作业场景的功能切换需求。在设计思路上，整体结构优先兼顾轻量化与结构刚性，主体承力部位采用等强度轮廓设计，在非承力区域做了合理的材料去除处理，既降低了整体运动惯量，提升伺服单元的动态响应速度，又避免了结构冗余带来的不必要负载，保证关节在额定负载下不会出现结构性形变。外形与安装边界方面，整体结构紧凑，基座部位预留标准化安装孔位，可直接固定在铝型材工作台、小型自动化设备机架、教学实验台面板上，安装时无需额外设计复杂转接件；各关节转动范围做了物理限位结构，避免超程转动导致的伺服单元堵转损坏，同时各运动部件之间预留了足够的安全间隙，不会在多轴联动过程中出现结构干涉问题。在实际应用中，该结构可直接搭配开源运动控制板卡使用，能够快速完成动作示教与路径编程，既可以作为小型自动化工作站的核心执行部件，也可作为机械原理教学的实物演示载体，适配小批量多品种的柔性生产作业需求，在狭小作业空间内发挥稳定的动作执行能力。
