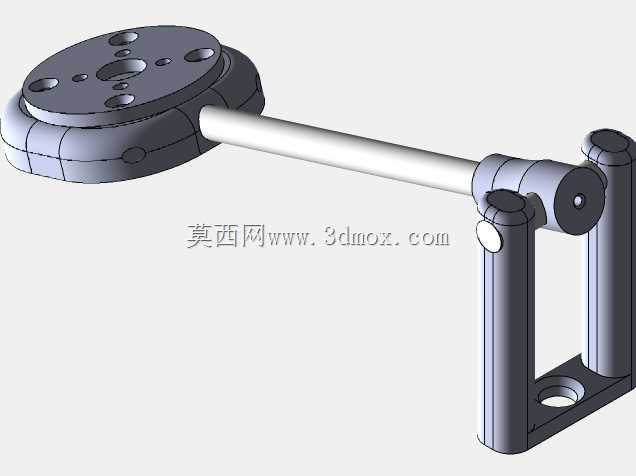

可调节角度直流电机性能测试固定支架

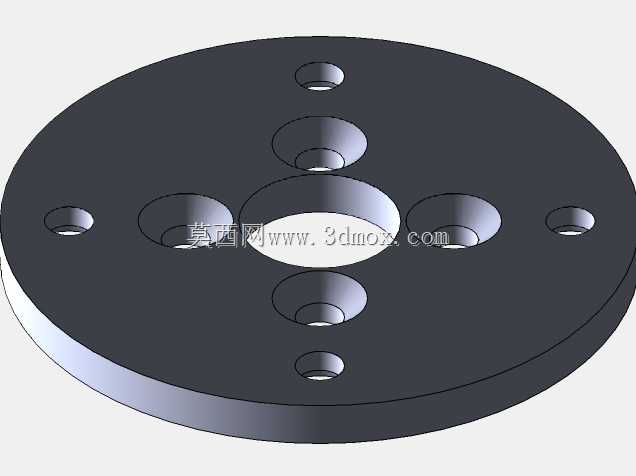

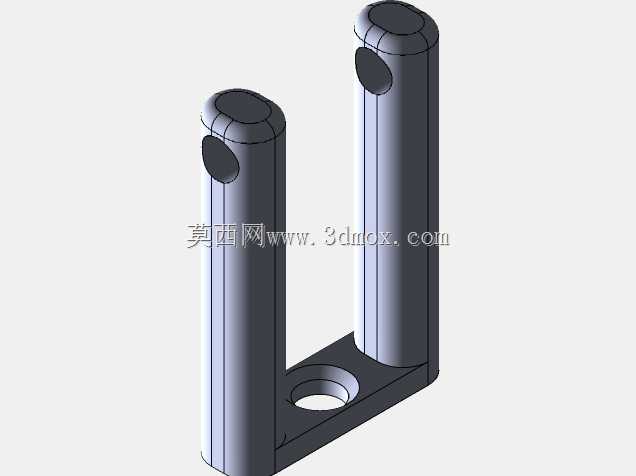

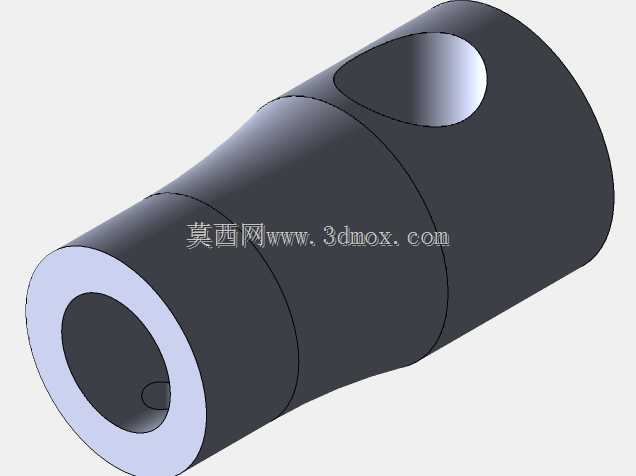

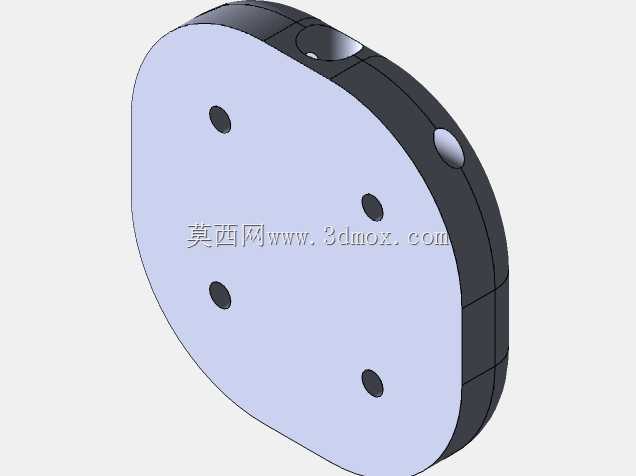

这款直流电机测试固定支架，主要面向中小型直流电机的出厂性能校验、实验室参数标定场景使用，能够在电机空载测试、负载特性测试、温升试验、噪音检测等环节提供稳定的装夹支撑，解决传统测试过程中电机固定不稳、测试角度无法灵活调整、不同规格电机适配性差的实际问题。在实际产线应用中，该支架可搭配扭矩传感器、转速检测仪、功率分析仪等设备使用，测试人员无需反复拆装电机固定座，仅通过支架自带的铰接调节结构，就能快速调整电机输出轴的朝向角度，满足不同测试工况下的轴系对中要求，避免因安装偏斜带来的测试数据误差。从功能设计来看，支架整体分为上部装夹盘、中部连接杆、下部铰接支座三个核心部分：上部圆形装夹盘表面预留了多组不同孔距的安装螺孔，能够适配不同安装孔位的法兰型直流电机，盘体边缘做了加厚处理，可承受电机高速运转时产生的径向振动，避免测试过程中出现共振异响；中部采用高强度空心金属连接杆，在保证整体结构刚性的同时减轻了支架自重，杆体与上下连接部位均做了防转定位设计，长期使用不会出现连接松动；下部U型铰接支座带有锁紧旋钮，松开旋钮即可在0到90度范围内无级调整上部装夹结构的俯仰角度，调整到位后旋紧旋钮即可实现刚性锁止，支座底部预留了设备台安装孔，可直接固定在测试工作台面上，安装边界清晰，不会与周边测试仪器产生空间干涉。设计过程中充分考虑了测试场景的实际操作需求，整体结构没有冗余部件，操作人员装夹电机时可直接从上部盘体对位安装，无需探入支架内部操作，铰接部位的转轴做了耐磨处理，经过上万次角度调整也不会出现旷量，能够长期保持角度定位精度。支架整体外形紧凑，安装时仅需占用工作台面较小的区域，下部支座的镂空设计既减轻了整体重量，也方便测试线路从支架下方走线，避免测试过程中线缆缠绕转轴引发安全隐患，整体结构兼顾了刚性、调节便利性与操作安全性，能够覆盖绝大多数小功率直流电机的测试装夹需求。
