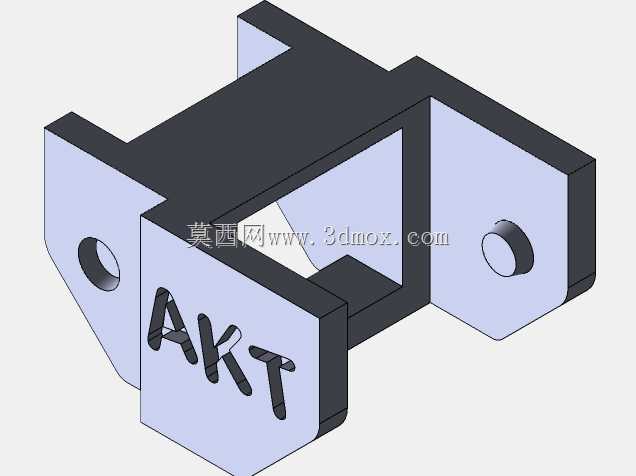

带AKT标识的双安装孔连接固定支架

这款连接固定支架主要应用于小型自动化设备的模组拼接、桌面级实验装置的构件紧固、轻型输送线的侧装附件固定场景，也可适配小型教具、创客DIY设备的框架连接环节，承担相邻构件之间的定位、连接与载荷传递作用，能够在低载荷静态固定、小幅往复运动的装配场景中保持稳定的连接性能，避免相邻构件出现移位、松脱的问题。从功能特性来看，支架采用双侧带安装孔的耳板搭配中部框式承载主体的结构，两侧耳板分别设置圆形安装孔位，一侧为通孔结构可穿入螺栓实现贯穿式固定，另一侧为凸台沉孔结构可容纳螺栓端头，保证安装后连接件表面平整无凸起，不会干涉周边其他构件的运动路径；中部框式结构在保证整体结构强度的同时，有效降低了构件自身重量，减少装配后的整体负载，正面预留的AKT标识区域采用凹陷式字体设计，既可以作为品牌识别区域，也不会额外增加构件的外凸尺寸，避免标识部位在安装过程中出现磕碰磨损。在设计思路上，这款支架优先考虑了安装适配性与结构强度的平衡，整体采用等壁厚的结构设计，所有棱边均做了小尺寸倒角处理，既可以避免加工、装配过程中锐边划伤操作人员，也能够减少应力集中问题，提升构件的抗疲劳性能；两侧耳板的安装孔中心距、孔位直径均按照常规小型五金连接件的通用尺寸设计，能够适配市面上主流的M3、M4规格紧固螺栓，无需额外定制连接件即可完成装配，中部的镂空框型结构一方面为相邻构件的穿插预留了空间，另一方面也可以作为走线通道容纳设备的细小线缆，让装配后的线路排布更加规整。从外形尺寸与安装边界来看，支架整体为对称式框型结构，横向总宽度适配50mm间距的安装型材，纵向高度控制在30mm以内，双侧耳板的厚度为5mm，能够保证螺栓锁紧后有足够的接触面积分散锁紧力，不会出现压裂、变形的问题；安装后支架的外凸尺寸不超过15mm，可在狭小的设备内部空间完成装配，不会占用过多的设备内部空间，适配紧凑化设计的小型设备装配需求，整体结构无复杂曲面，采用常规的铣削加工或者3D打印工艺均可快速制作，加工门槛低，适配小批量定制与批量生产的不同需求。
