三芯带盖插针式大电流连接器结构设计

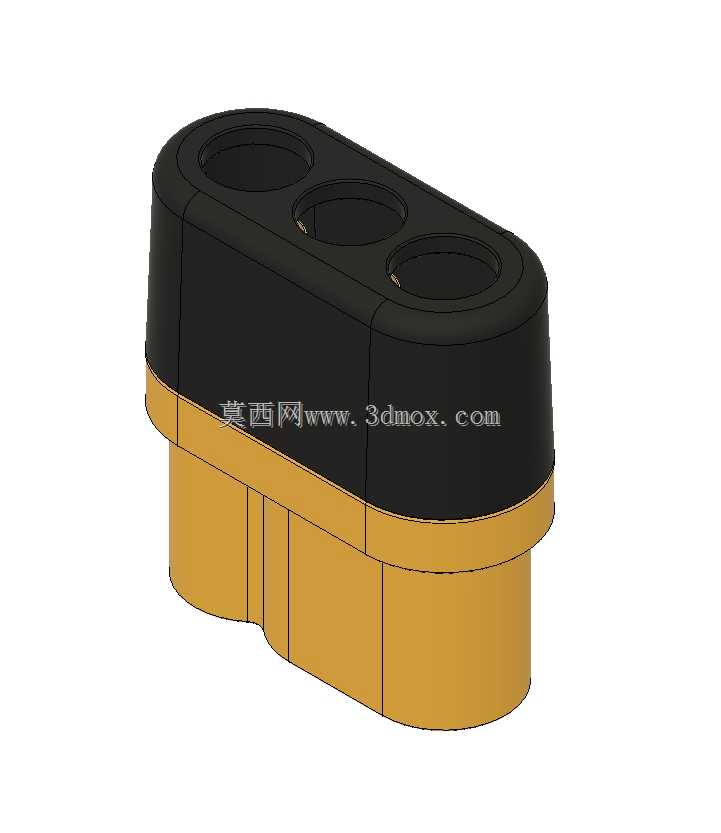

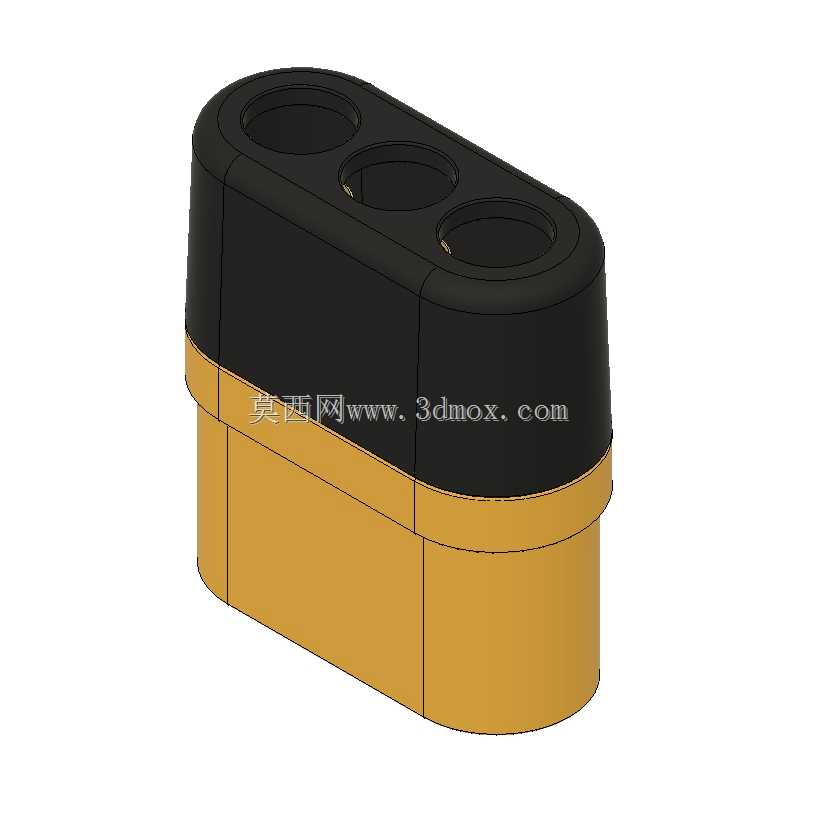

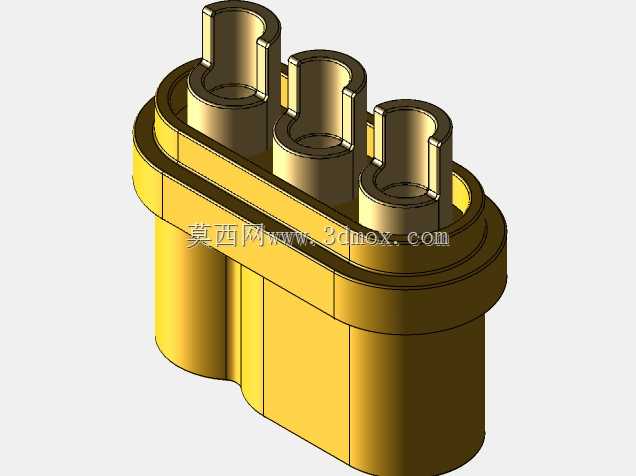

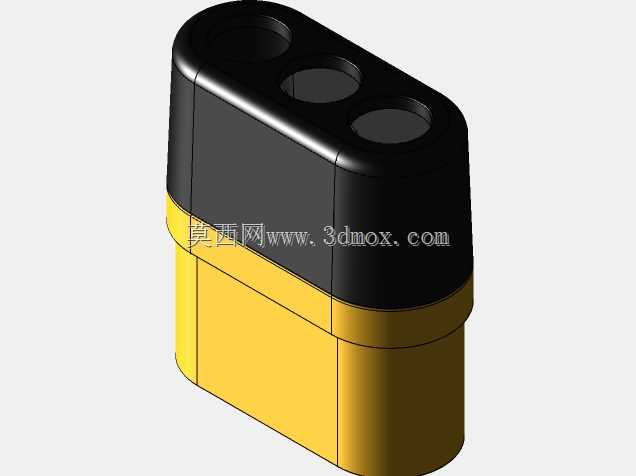

这款三芯带盖插针连接器是面向大电流动力传输场景设计的电连接组件，主要应用在高功率储能设备、工业电动工具、大功率移动电源、低速电动载具的动力回路中，承担主电源通路的可拆卸连接功能，能够在频繁插拔的使用场景下保持稳定的接触性能，避免大电流工况下出现接触过热、松脱打火等安全隐患。产品整体采用椭圆柱式一体化壳体设计，三个圆柱形插针腔体沿壳体长轴方向等距排布，每个插针腔体顶部设置有对称的开口导向槽，既可以在插合过程中为对接端提供导向定位，也能通过槽体结构吸收插合时的微小形变，降低插拔阻力，同时在插合到位后提供适度的抱紧力，避免使用过程中受振动影响出现接触松脱。壳体外侧设置有双层环形凸缘结构，上层凸缘用于和对接端的密封圈配合实现IP等级防护，下层凸缘作为安装定位边界，可适配面板嵌入式安装或者线束端注塑固定的装配需求，壳体底部的三个柱形腔体分别对应三个插针的焊接/压接工位，腔体之间设置有加强筋结构，既提升了壳体整体的结构强度，也能在大电流工况下增加极间的爬电距离，避免极间击穿短路的风险。设计过程中重点考量了大电流载流的温升控制需求，插针腔体的壁厚按照持续载流60A的工况做了冗余设计，能够在环境温度40℃的工况下保持壳体表面温度不超过安全阈值，同时插针的接触长度经过反复校核，保证插合后接触面积满足载流要求，不会因为接触面积不足导致局部过热。外形尺寸方面，整体安装边界控制在紧凑的椭圆截面范围内，不会占用过多的设备内部安装空间，三个插针的中心距按照行业通用的大电流三芯连接器间距设计，能够和同规格的市面通用插座实现兼容互换，带盖的结构设计可以在未插合状态下为插针提供防护，避免灰尘、水汽进入接触区域导致接触电阻升高，也能防止异物触碰带电插针引发安全事故。整体结构没有多余的复杂特征，既适合采用注塑工艺批量生产壳体零件，也方便后续的线束组装工序，能够有效降低生产和装配环节的成本，同时兼顾了连接可靠性、使用安全性和装配便捷性的多重需求。
