WS2812B贴片式RGB发光二极管结构

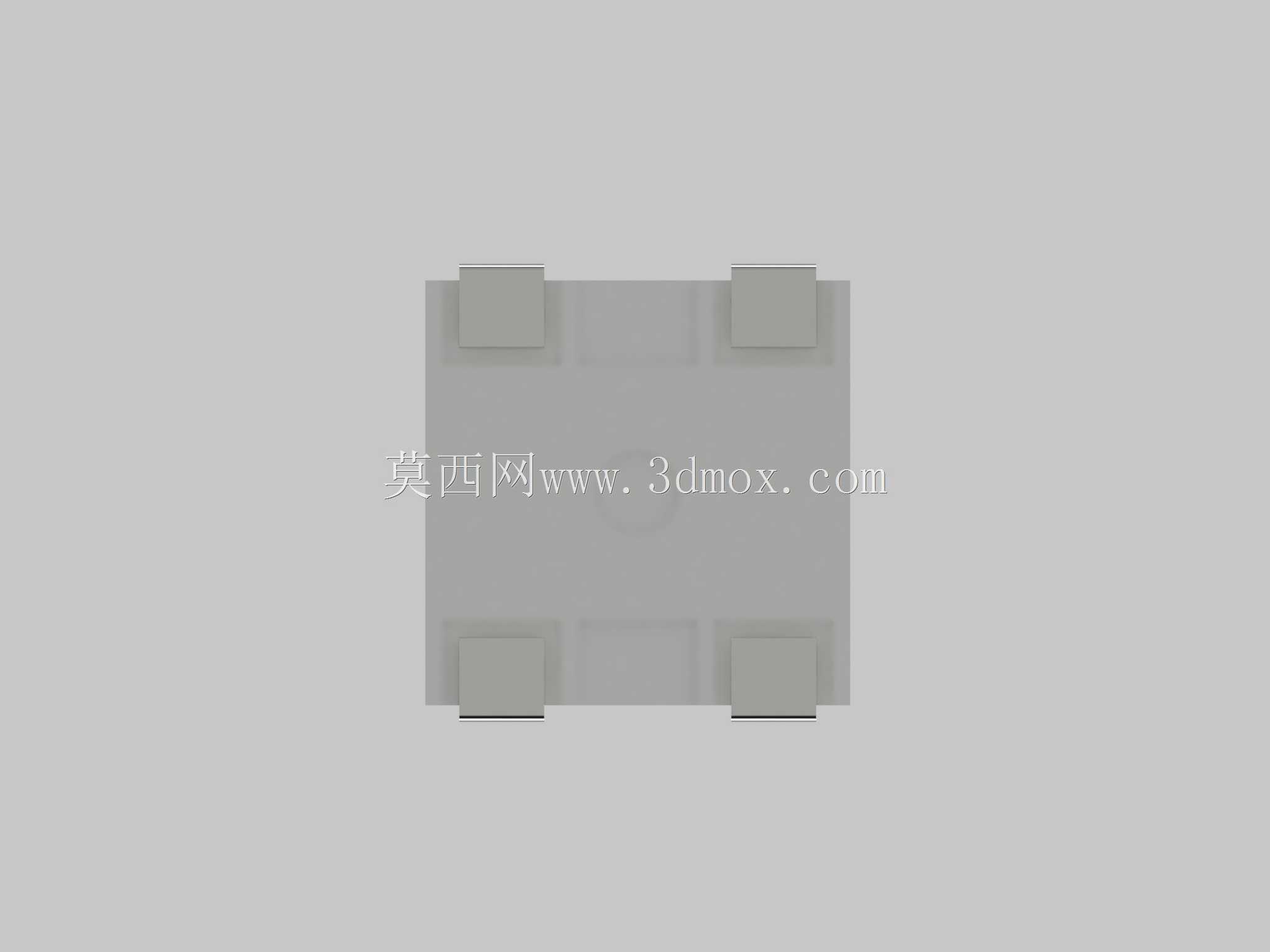

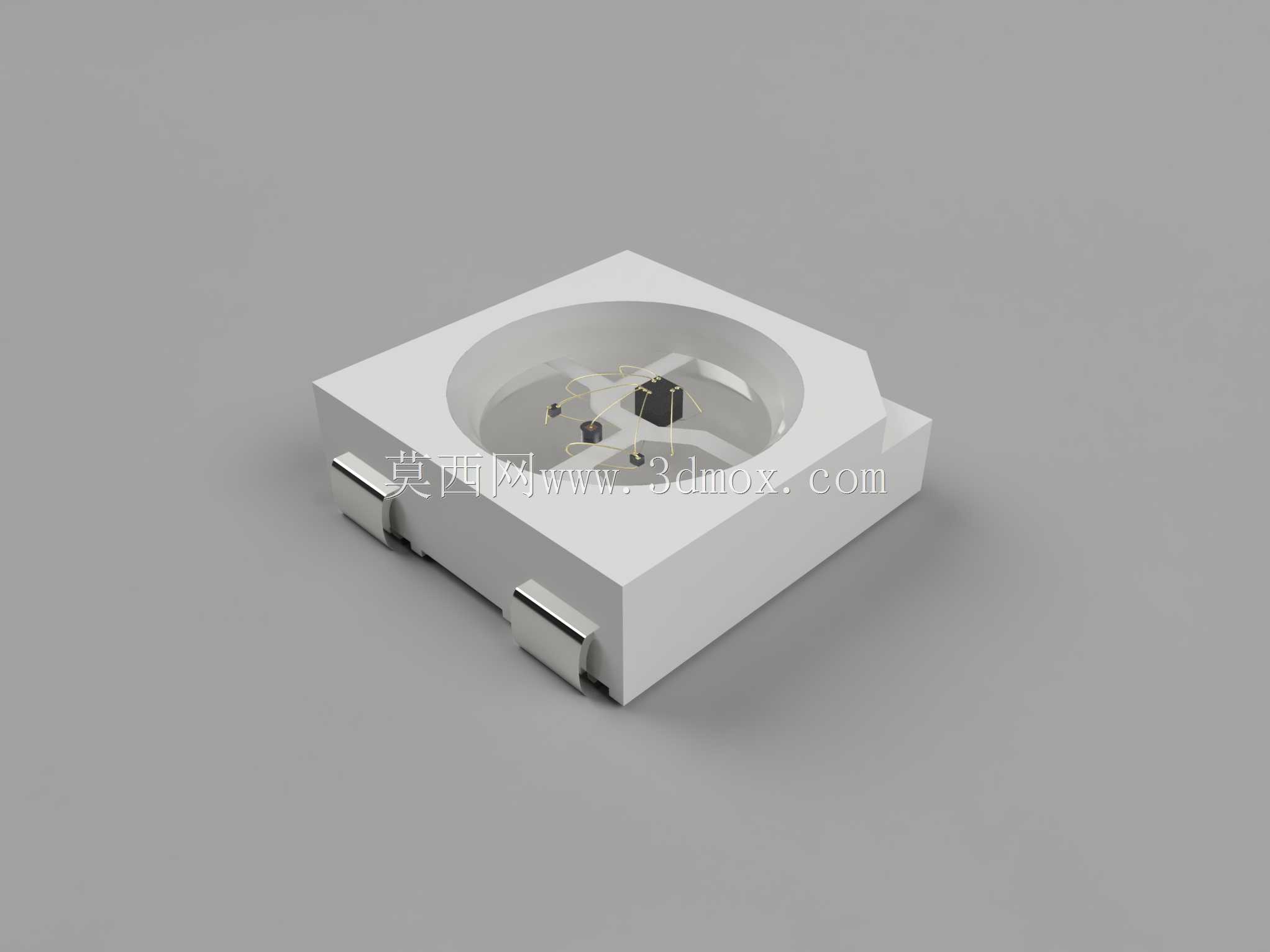

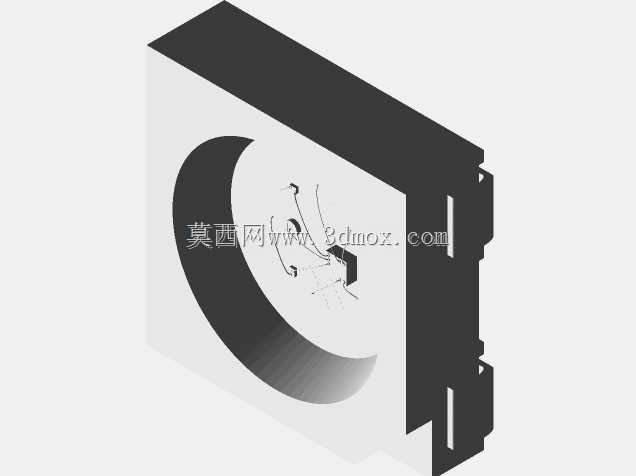

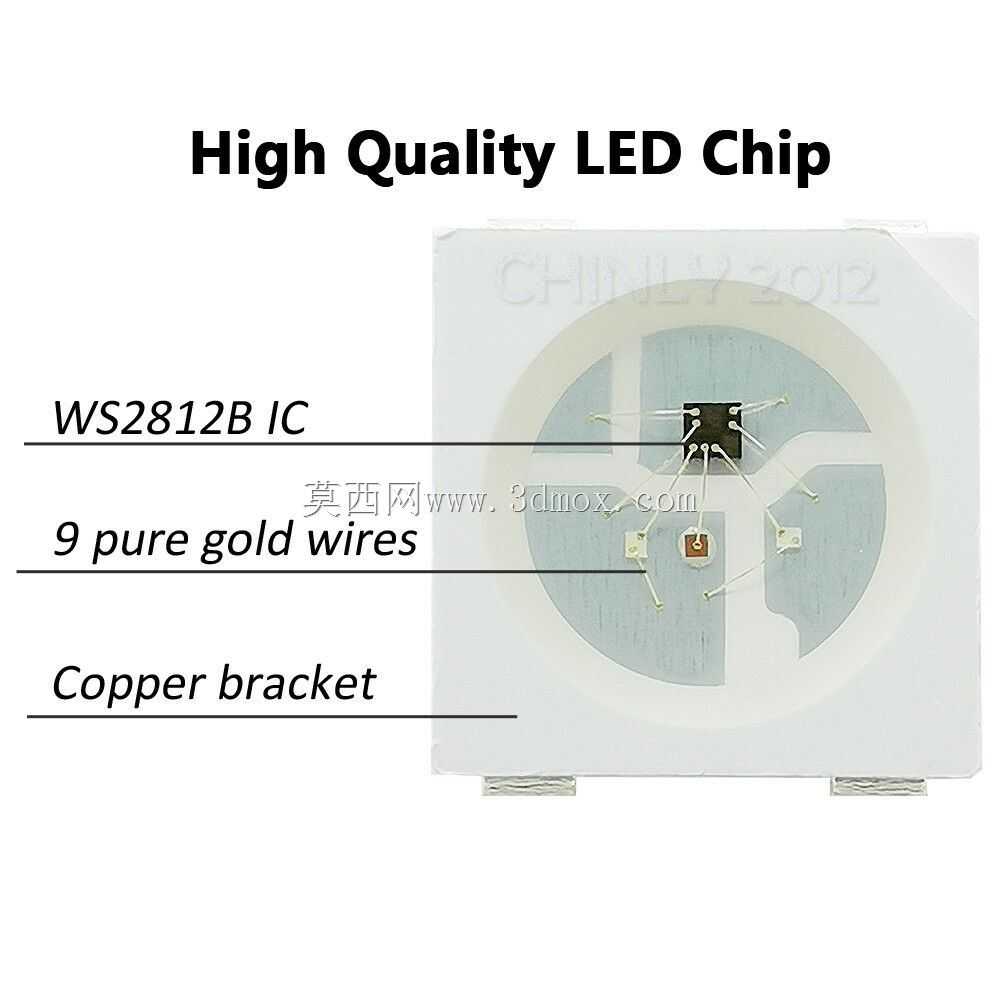

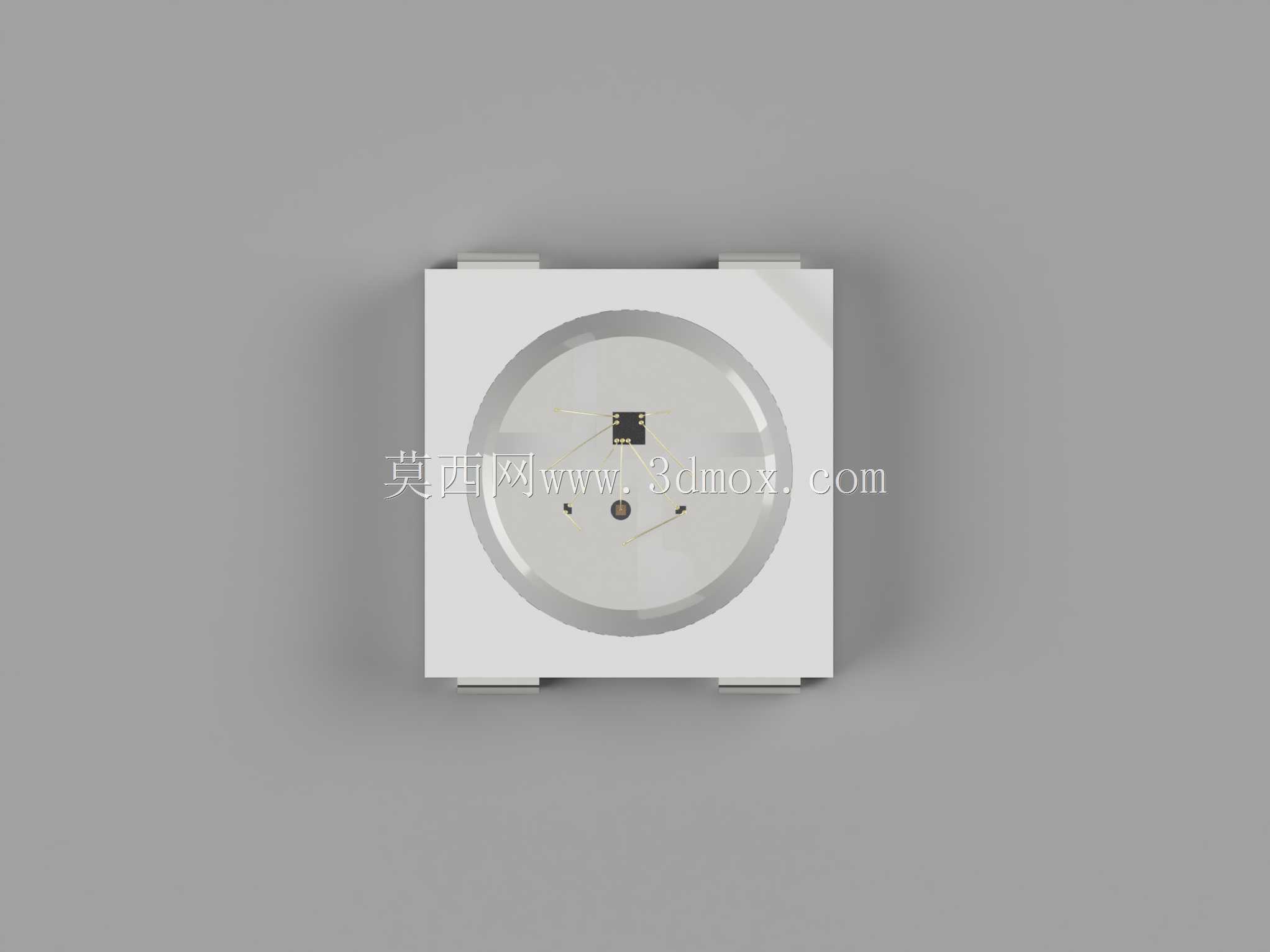

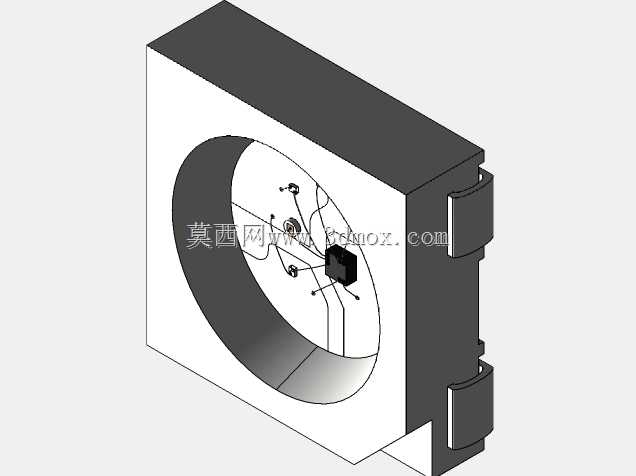

这款贴片式RGB发光元件，是当前智能照明、消费电子、小型显示模组领域应用极为广泛的基础电子元器件，常被用于氛围灯带、键盘背光、像素屏、智能穿戴设备提示灯、小型装饰灯组等场景中，能够单颗实现全彩发光控制，无需额外搭配复杂的外围驱动电路，大幅降低了小型发光模组的布线与设计难度。从实际用途来看，该元件可通过单总线协议接收控制信号，单颗元件即可独立调节红、绿、蓝三个发光通道的亮度，实现千万级色彩的呈现，既可以单颗作为设备状态提示灯使用，也可以多颗级联组成点阵、灯带，实现流水灯、像素动画、动态氛围光等多种效果，适配低压直流供电场景，功耗低、发光角度适中，适合近距离的发光指示与装饰场景。在功能特性上，该元件将控制电路与RGB发光芯片集成在同一封装内，相较于传统分立元件的RGB灯珠，省去了三路独立的限流与控制线路，仅需一根信号线即可完成多颗元件的串联控制，信号在元件内部可完成整形转发，级联时不会出现信号衰减导致的色彩偏差，同时内置的稳压与恒流电路能够保证不同供电电压下发光亮度的一致性，避免出现批次间亮度不均的问题。设计思路上，该元件采用标准贴片封装结构，整体为方形带中心聚光杯的设计，中心的圆形凹腔作为聚光结构，能够将三个发光芯片的光线进行一定角度的汇聚，保证出光角度符合常规贴片灯珠的使用需求，三个发光芯片呈三角排布在腔体内，控制IC放置在腔体中心位置，缩短了芯片与引脚间的键合线路长度，降低了线路损耗与信号干扰风险；外部的白色封装壳体采用耐高温的注塑材料，能够耐受回流焊的高温环境，满足SMT自动化贴片的生产工艺要求，两侧伸出的金属引脚采用对称设计，分别对应电源、信号输入、信号输出、接地四个功能引脚，引脚的焊盘尺寸经过优化，既能够保证焊接后的结合强度，也避免了焊盘间距过小导致的连锡风险。外形尺寸与安装边界方面，该元件采用行业通用的5050贴片封装规格，长宽尺寸为5mm×5mm，整体封装厚度控制在1.5mm以内，安装时仅需在PCB上预留对应尺寸的焊盘位置，焊盘间距与元件引脚完全匹配，元件底部与PCB贴合后，最高突出高度不超过1.6mm，不会占用过多的产品内部垂直空间，适合超薄型的电子产品内部安装；聚光杯的出光面为平面设计，安装后可搭配柔光罩使用，也可直接裸露发光，发光角度约为120度，能够覆盖常规的正面可视范围，多颗并排安装时，相邻灯珠的光线可自然衔接，不会出现明显的暗区。在结构细节上，封装壳体的边角做了微小的倒角处理，既能够避免贴片吸嘴拾取时出现打滑，也能减少生产过程中壳体磕碰掉角的风险，金属引脚表面做了镀锡处理，焊接时的润湿性良好，能够适配无铅焊料的焊接工艺，保证焊接的可靠性。
