WS2812B贴片式RGB发光二极管结构

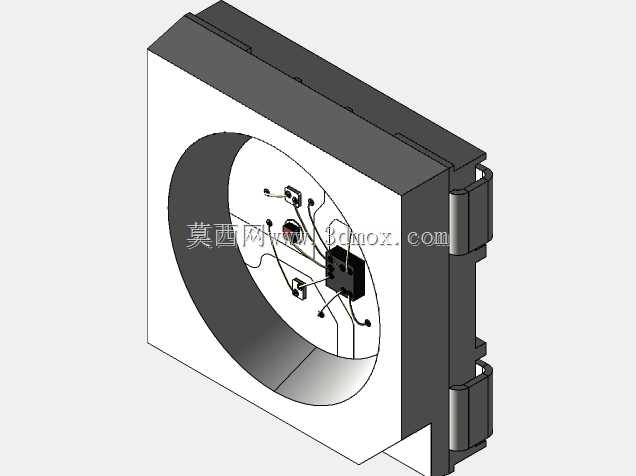

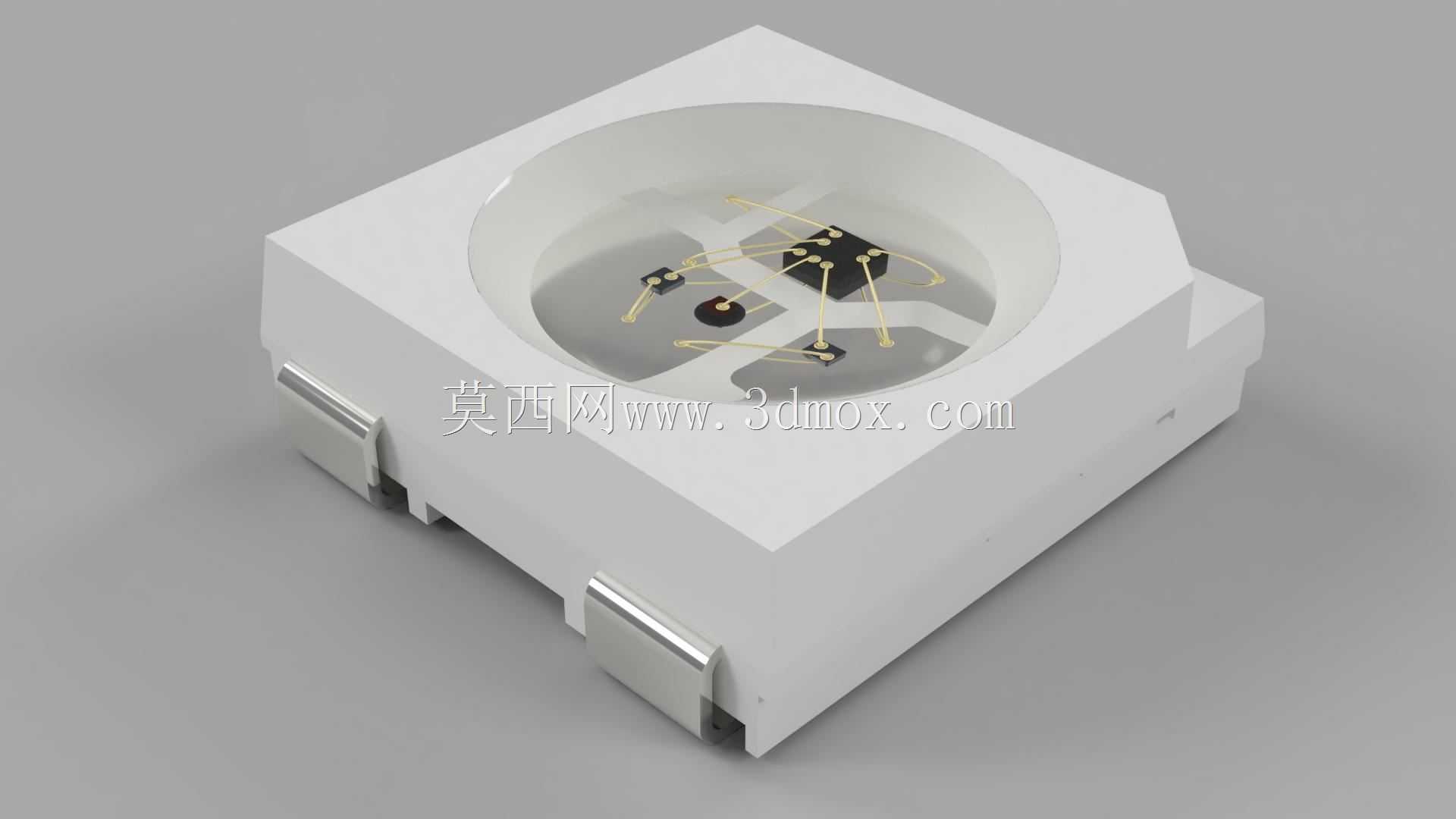

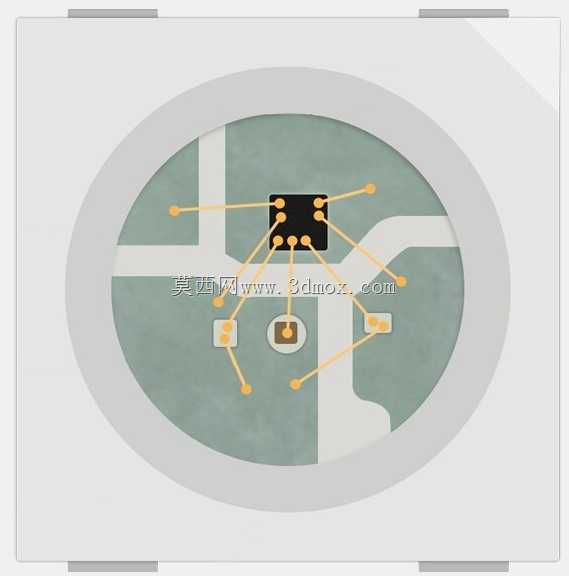

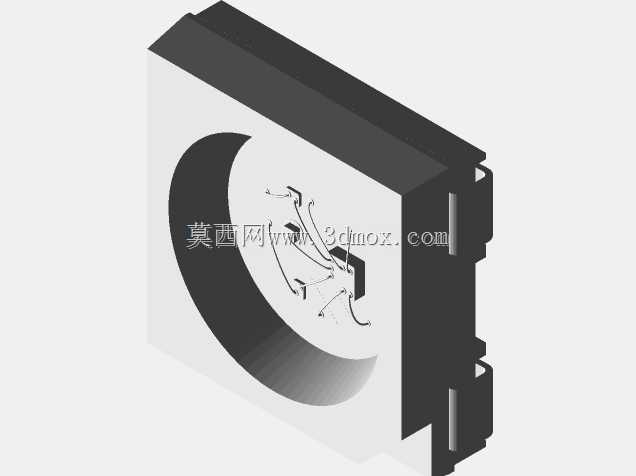

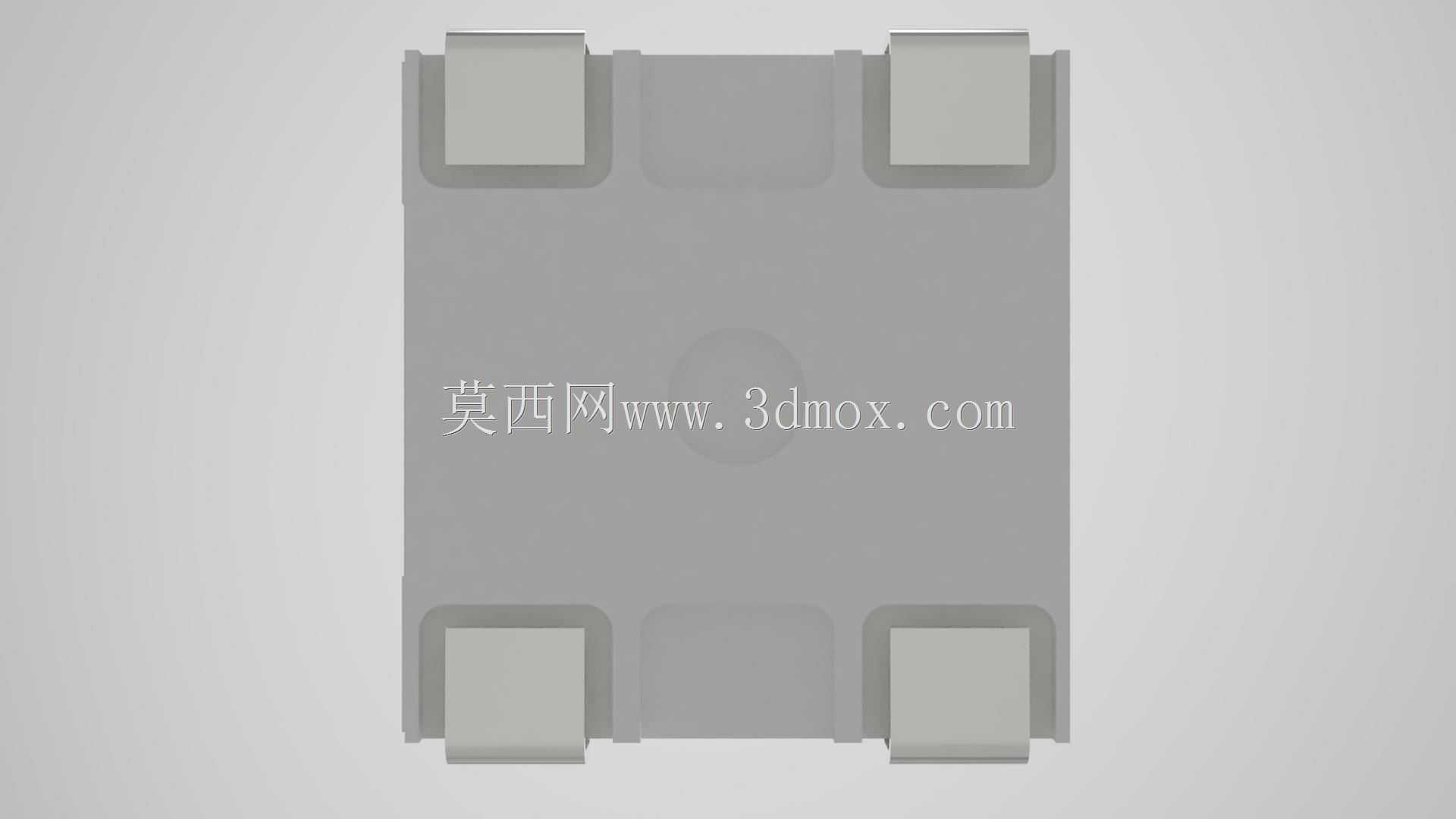

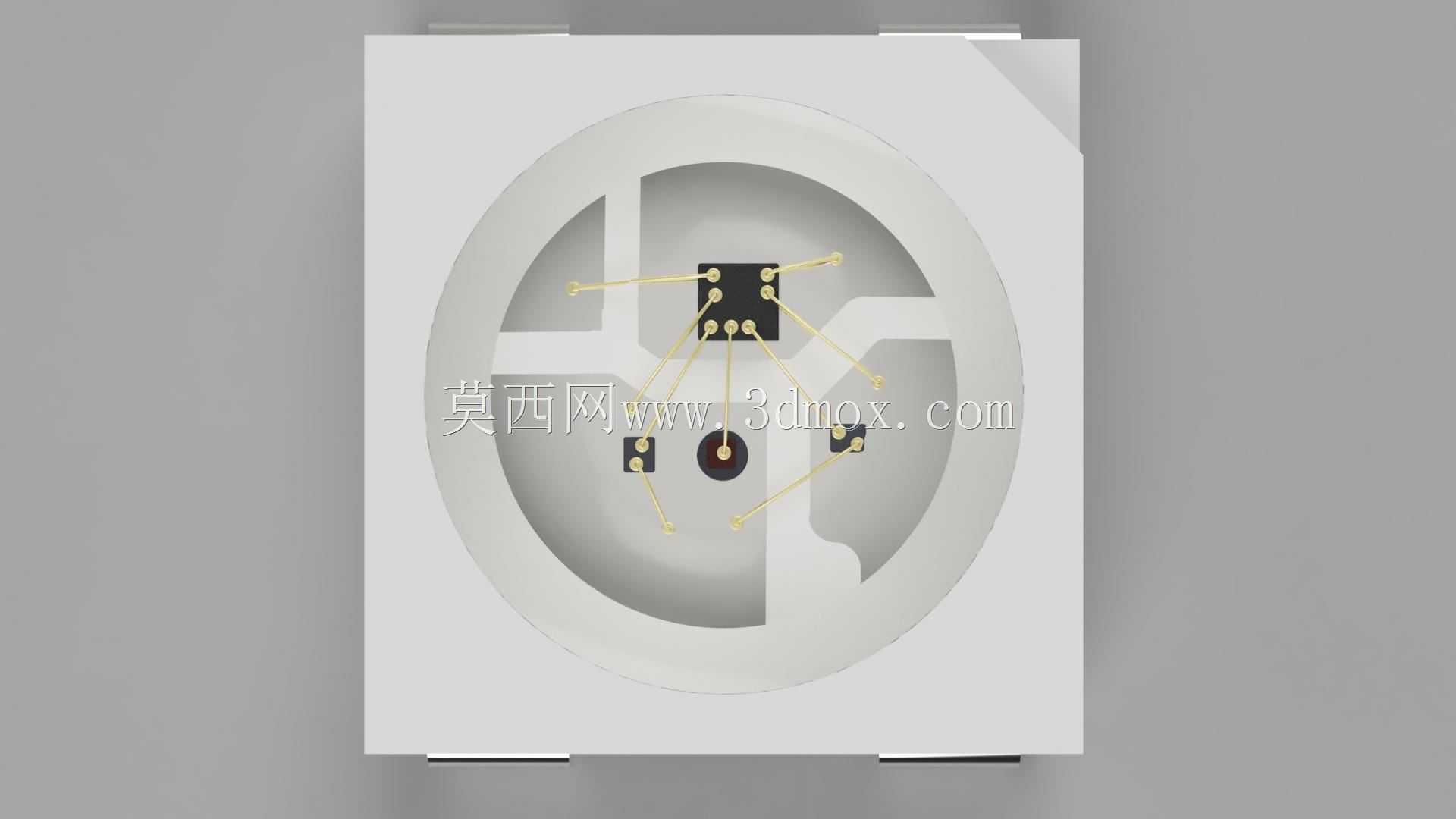

这款贴片式RGB发光元件，是内置控制电路的全彩发光器件，广泛应用在消费电子氛围灯效、智能穿戴设备指示、工业设备状态提示、LED点阵显示屏、创意装饰灯带等场景中，能够通过单总线协议实现独立的全彩发光控制，无需额外搭配复杂的驱动电路，大幅简化了多灯珠排布场景下的布线难度。在实际使用中，该元件可以通过单根信号线完成级联传输，每颗灯珠都能独立输出256级亮度的三原色光，混合实现千万级色彩表现，既可以作为小型设备的工作状态指示灯，通过不同颜色区分设备运行、待机、故障等不同工况，也可以成排、成阵列排布组成灯带、像素屏，实现动态流光、文字图案显示等效果，在智能家居氛围照明、电竞外设灯效、展会创意装饰、工业人机交互界面提示等领域都有极高的应用普及率。从设计层面来看，这款元件采用标准贴片封装结构，整体为方形塑封主体，正面预留圆形出光腔，内部集成了红、绿、蓝三色发光芯片与专用控制IC，通过金丝键合实现内部电路的连通，封装外壳采用耐高温的白色塑封材料，既可以对内部芯片与键合线起到物理防护作用，也能通过白色内壁的反射提升光线出射效率，减少光损。元件两侧延伸出金属焊盘，完全匹配标准SMT表面贴装工艺的生产要求，能够直接通过回流焊完成与PCB板的焊接固定，无需额外的打孔插件工序，适配自动化生产线的快速装配需求。在安装边界上，该元件采用行业通用的5050贴片封装尺寸，长宽均为5mm，整体厚度控制在1.5mm以内，焊盘位置与同规格常规RGB灯珠完全兼容，在做产品迭代替换时无需修改PCB板的焊盘设计，能够直接替换普通无控RGB灯珠，大幅降低产品升级的改造成本。设计时充分考虑了量产装配的公差适配，焊盘尺寸预留了足够的焊接余量，既可以避免回流焊过程中出现连锡、虚焊等工艺问题，也能保证焊接完成后元件与PCB板结合牢固，能够承受常规的机械振动与温度循环测试，满足消费电子、工业设备等不同场景的可靠性要求。出光面采用漫反射透镜设计，光线出射角度可达120度，大角度的出光范围能够保证灯珠在近距离排布时不会出现明显的暗区，无论是做面光源的均匀发光还是点阵像素显示，都能获得柔和一致的视觉效果。
