带挡边倾斜式物料输送升降设备

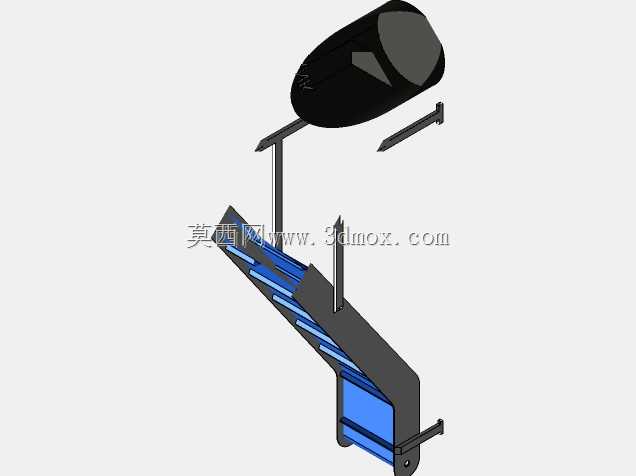

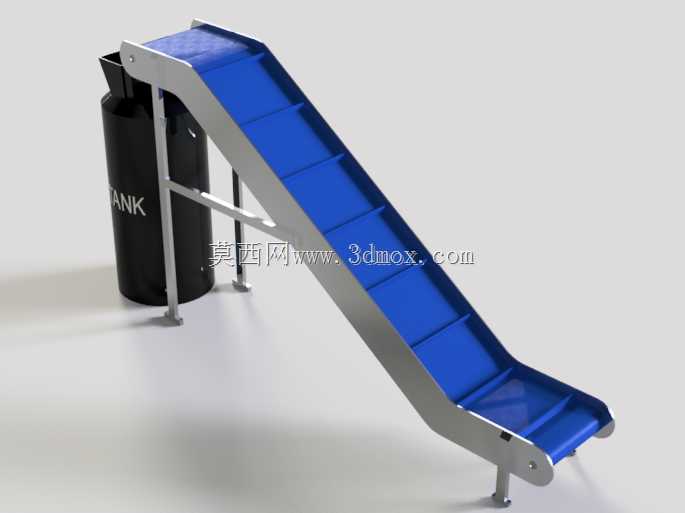

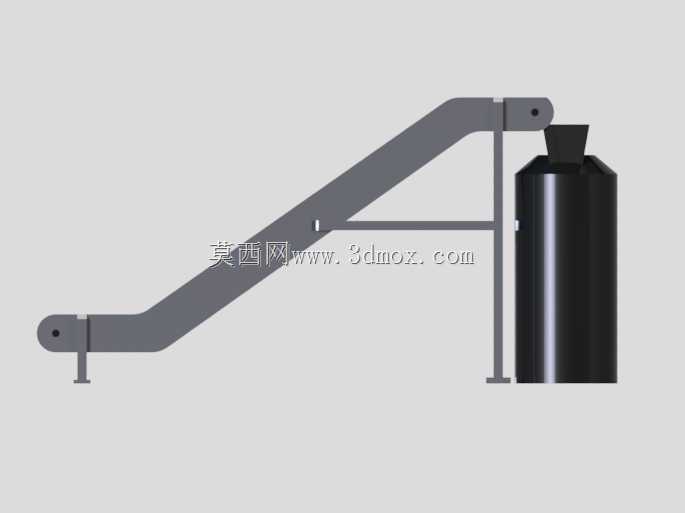

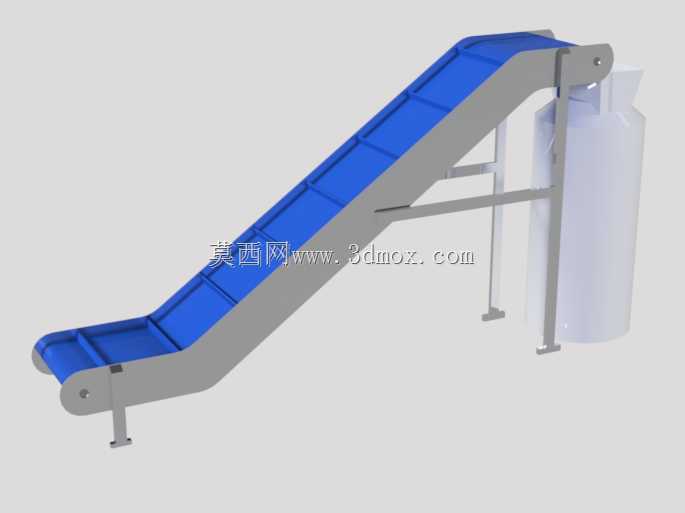

这款倾斜式输送升降设备主要面向生产车间内不同高度工位间的散料、小型工件的连续转运场景，常见于五金加工车间的机床上下料衔接、包装生产线的成品料箱转运、食品加工线的原料提升输送、注塑车间的塑件出料输送等场景，能够替代人工完成不同高度差工位间的物料传递，大幅降低人工搬运的劳动强度，减少物料转运过程中的掉落、磕碰损耗，适配生产现场存在0.6米到1.8米高度差的工位衔接需求。设备主体采用倾斜布置的结构形式，输送面选用蓝色带横向挡边的防滑皮带，挡边结构能够避免倾斜输送过程中物料沿坡面下滑，即使是表面光滑的小型零件、颗粒状散料也能稳定随皮带向上输送，不会出现溜料、撒料的问题。设备的支撑结构采用不锈钢方管焊接成型的梯型支架，支架底部配置可调节高度的支撑脚，能够根据现场安装地面的平整度微调支撑高度，保证设备整体处于稳定的工作状态，支架中部设置横向加强拉杆，提升整体结构的抗扭刚度，避免设备运行过程中出现晃动、共振的问题。设备高端设置接料导槽结构，能够将输送到顶端的物料精准导入下方的集料容器或者下一工序的进料口，无需额外设置导料结构，低端设置进料承接段，能够承接来自上游设备或者人工投放的物料，进料端的平缓过渡段能够避免物料投放时直接冲击皮带造成的皮带损伤。设计过程中充分考虑了现场安装的边界适配性，设备整体宽度控制在0.5米左右，倾斜段长度可根据实际输送高度调整，安装时仅需要预留对应长度的地面放置空间，不需要对现有车间地面做破坏性改造，支撑脚的调节范围能够适配10厘米以内的地面高度差，能够灵活适配不同现场的安装条件。设备的驱动单元布置在高端辊筒位置，能够为皮带提供足够的牵引摩擦力，避免皮带重载输送时出现打滑问题，皮带张紧结构设置在两端辊筒的安装座位置，日常维护时仅需要调整安装座的固定螺栓即可完成皮带张紧度调节，不需要拆解设备主体结构，大幅降低日常维护的操作难度。设备的整体结构做了圆角过渡处理，没有尖锐的外露棱角，能够避免车间作业人员经过时发生磕碰划伤，适配生产现场的安全作业要求，不锈钢材质的支架表面做了拉丝处理，不易积灰、沾附油污，日常清洁仅需要擦拭即可完成，能够适配有洁净要求的生产车间使用场景。
