等螺距管式螺旋输送核心绞龙结构

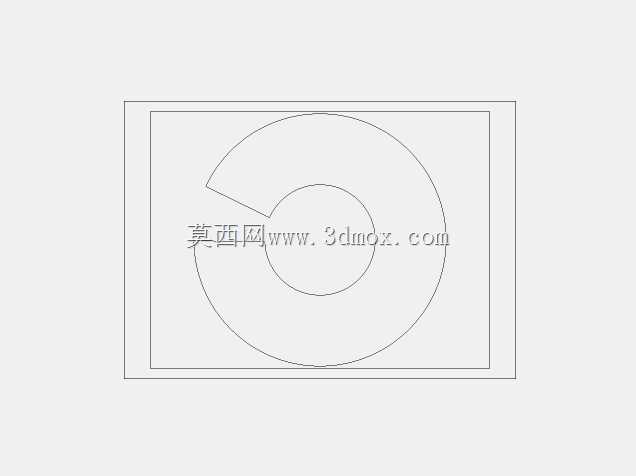

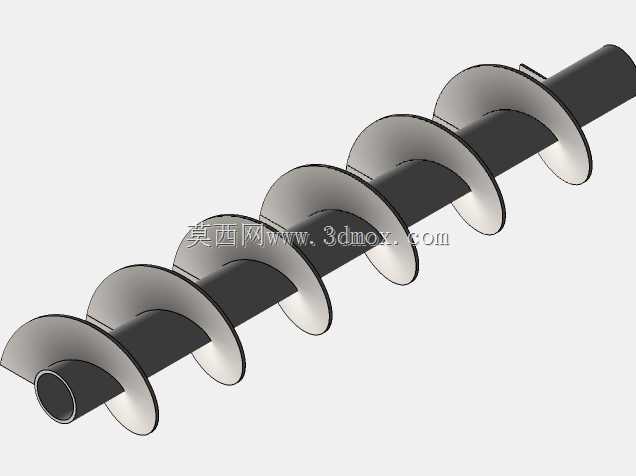

该螺旋输送核心构件是散料连续输送系统中的核心执行部件，主要应用于粮食仓储转运、建材粉料输送、化工颗粒投料、矿山散料转运、污水处理固废输送等多个工业场景，可在封闭或半开放的输送槽内完成粉状、颗粒状、小块状散料的水平、小倾角连续输送作业，避免输送过程中物料撒漏、扬尘外泄的问题，适配密闭式生产车间的环保输送要求。该构件核心由中心输送管轴与连续等厚螺旋叶片组焊而成，中心轴采用空心圆管结构，相比实心轴可大幅降低自身重量，减少驱动端的负载扭矩，同时空心轴两端预留标准连接接口，可直接与驱动端轴承座、尾部张紧结构适配连接，无需额外加工转接结构，降低现场安装的适配难度。螺旋叶片采用等螺距连续满面式设计，叶片外缘做圆弧倒角处理，避免输送过程中卡滞大块物料，叶片与中心轴采用满焊连接工艺，焊缝打磨平滑无凸起，防止物料粘附在焊缝位置造成输送阻力增大。设计过程中充分考虑不同物料的输送特性，螺距参数选取适配常规散料的流动特性，既避免螺距过大造成物料回流、输送效率下降，也防止螺距过小导致物料挤压破碎、能耗升高的问题。叶片与输送槽内壁预留均匀的安装间隙，既保证输送过程中叶片不与槽体发生刮擦碰撞，也避免间隙过大造成底层物料残留、输送不净的问题。整体结构无多余复杂构件，日常维护仅需定期检查连接焊缝磨损情况、两端轴承润滑状态即可，可适配不同长度的输送线拼接需求，通过多段轴体连接可组成长距离输送线，满足不同厂区的输送路径布置要求。安装时需保证整体轴体的同轴度公差控制在合理范围内，避免运转过程中出现径向跳动，造成叶片刮蹭槽体、轴承异常磨损的问题，两端支撑结构需预留足够的轴向窜动间隙，适配运转过程中轴体受热产生的形变，防止长时间运转出现轴体弯曲变形的故障。
