重力驱动式纤维卷绕收卷装置

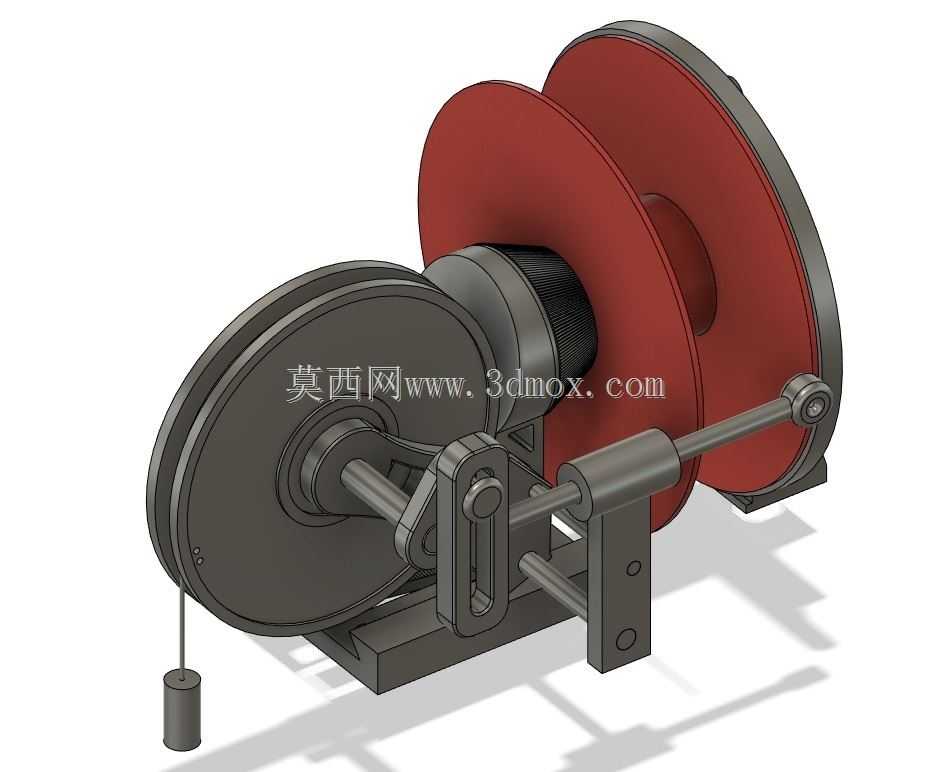

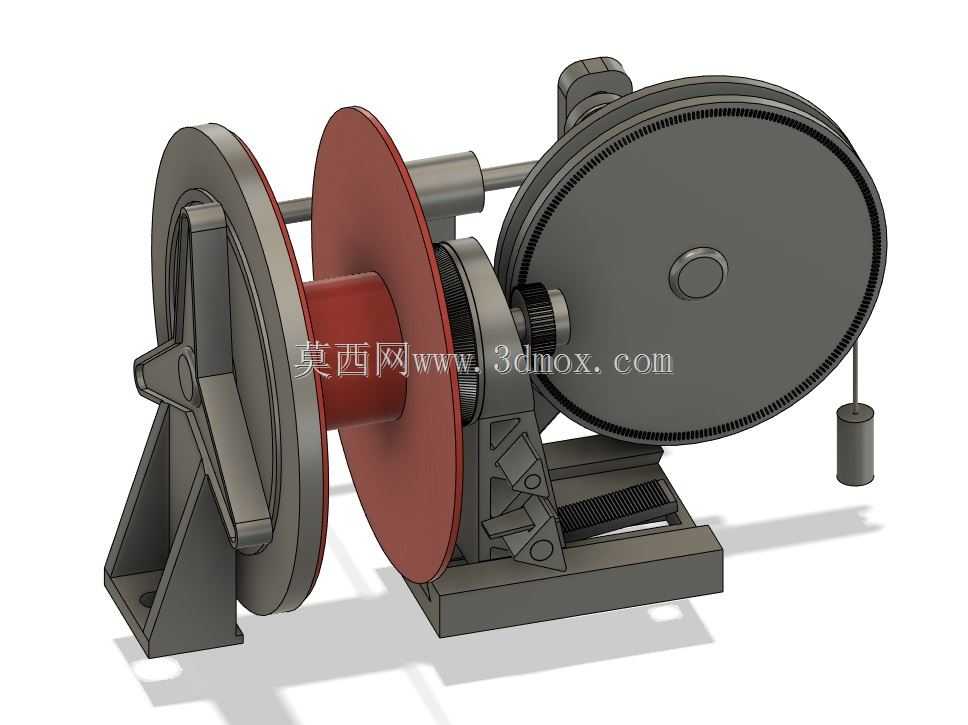

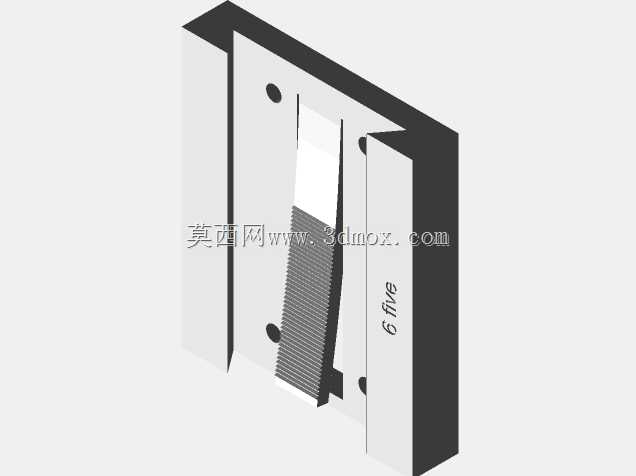

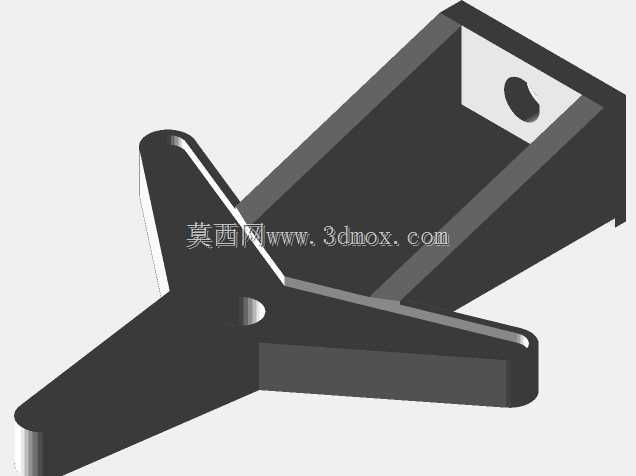

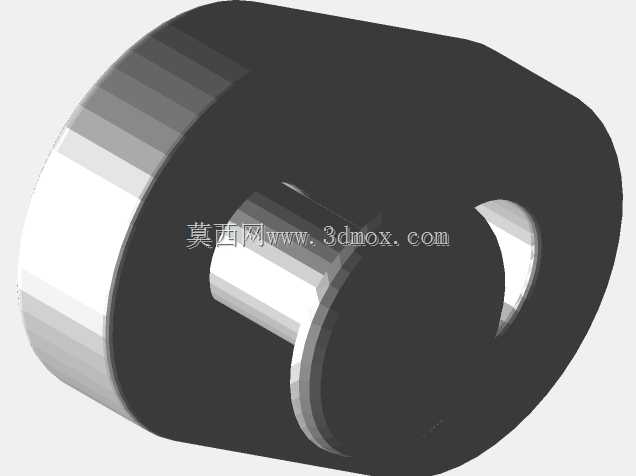

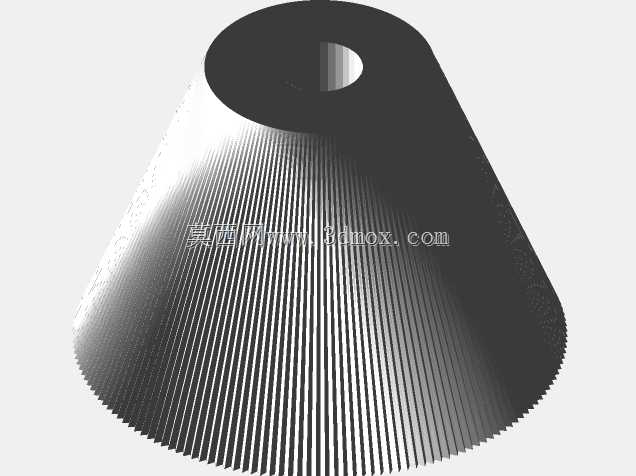

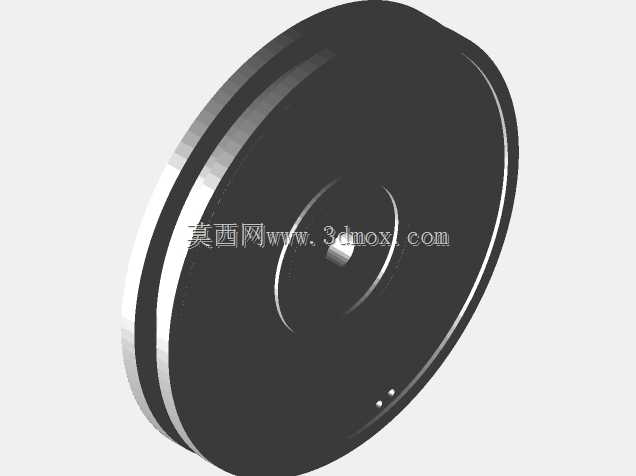

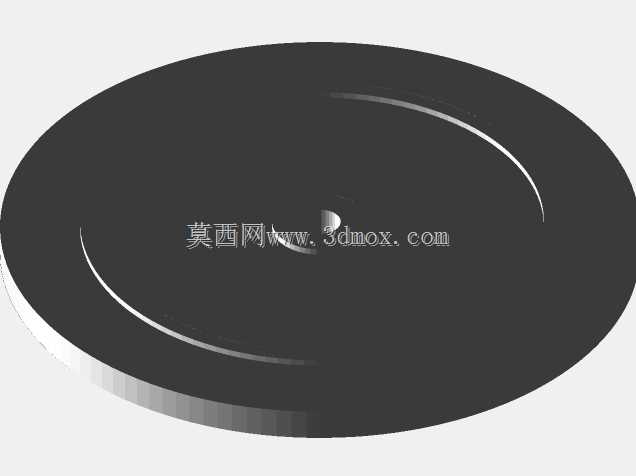

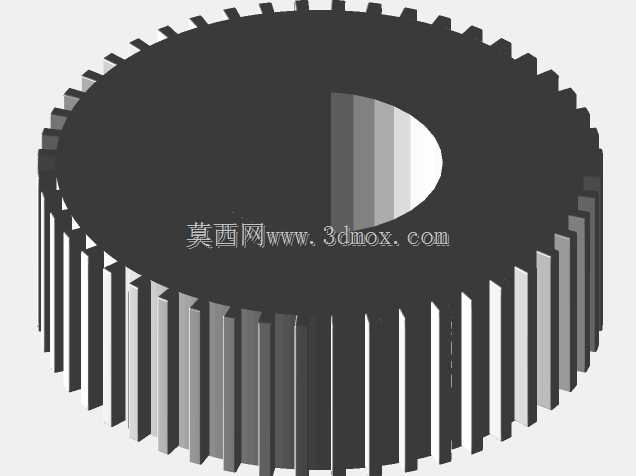

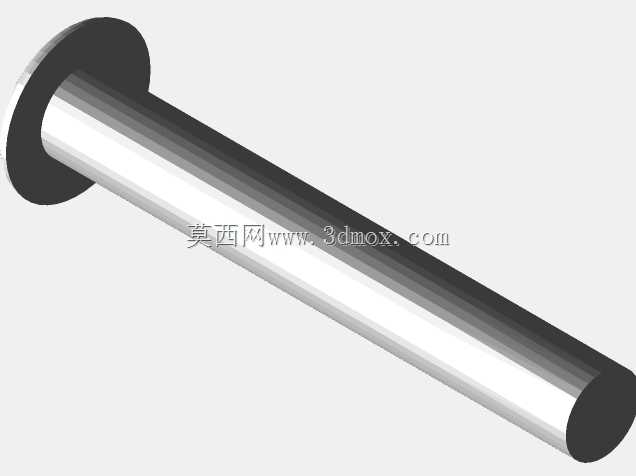

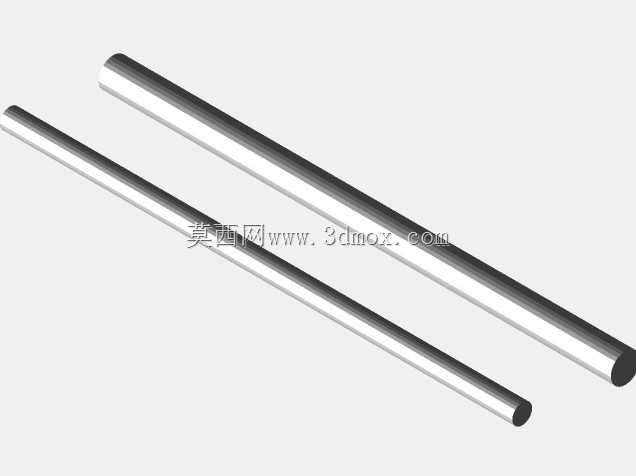

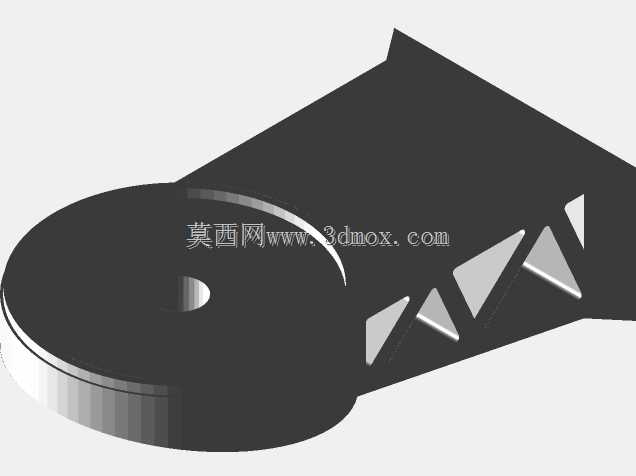

这款重力驱动的纤维卷绕装置，主要面向小型纤维线材加工、手工纤维制品生产、实验室纤维试样制备等场景，可完成细纤维、细绳类物料的有序卷绕收卷作业，无需外接电力或气动动力源，适配无供电条件的户外作业、临时加工点位以及教学演示场景使用。装置核心采用重力作为动力输入来源，通过悬垂重物的重力势能转化为卷盘的旋转扭矩，带动双槽式卷线盘转动完成纤维收卷，传动路径上设置了曲柄摇杆式同步导向机构，能够在卷盘转动的同时带动导向杆沿卷盘轴向做往复直线运动，引导纤维均匀排布在卷盘容线槽内，避免纤维堆叠、乱线、排线错位的问题，保证卷绕完成的线卷排布整齐、张力均匀。整体结构采用框架式安装底座作为承载主体，所有传动部件均集成安装在底座的安装立板上，卷盘组件通过转轴支撑在立板上部，传动曲柄机构与卷盘转轴同轴联动，导向杆通过直线滑动轴承安装在卷盘前方的支撑座上，滑动行程匹配卷盘的有效容线宽度，可适配不同幅宽的卷盘使用。设计过程中重点优化了动力匹配与导向同步性，通过调整悬垂重物的重量可适配不同粗细、不同张力要求的纤维卷绕作业，重物通过柔索缠绕在传动轮上，释放过程中转速平稳无冲击，避免纤维因拉力突变出现断丝问题；导向机构的往复行程与卷盘转动圈数严格匹配，保证每一圈纤维都能紧密贴合相邻线匝，卷绕密度均匀一致。安装边界上，底座预留了标准的安装孔位，可直接固定在工作台面、支架上使用，整体结构紧凑，无外凸的尖锐传动部件，作业过程中安全防护性较好，卷盘采用快拆式结构设计，可快速更换不同规格的卷盘，适配不同收卷容量的作业需求，架安装杆可适配不同规格的纤维导向头，能够兼容多种线径的纤维物料导向，无需额外更换整套导向组件即可完成多规格物料的卷绕作业。装置整体传动结构无复杂精密部件，日常维护仅需对转动铰接点、滑动导向面做定期润滑即可，故障率低，维护成本低廉，适合小批量、多频次的纤维卷绕作业使用。
