交错轴传动蜗轮蜗杆啮合结构

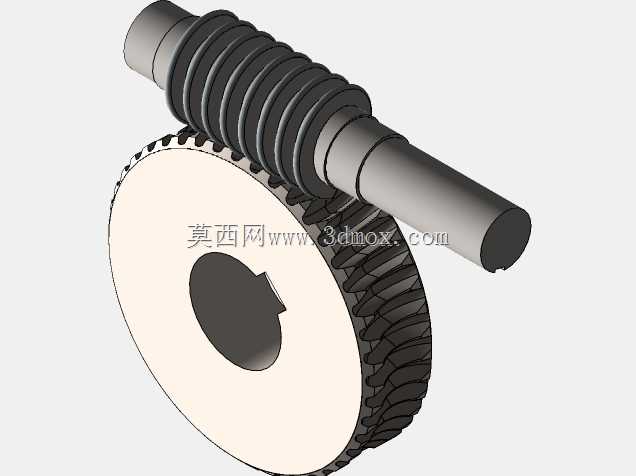

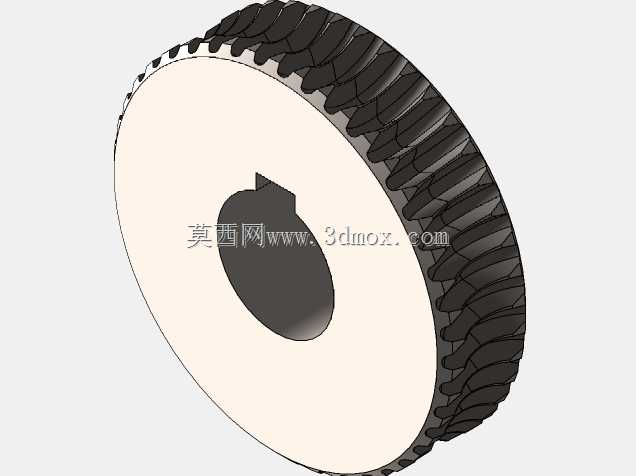

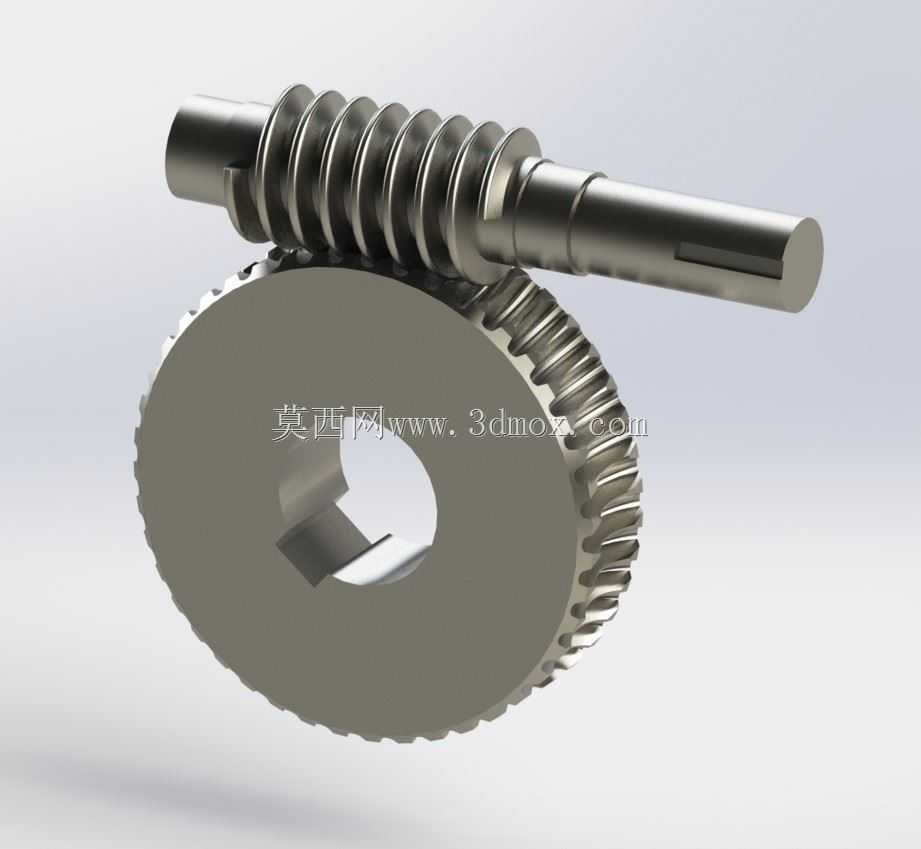

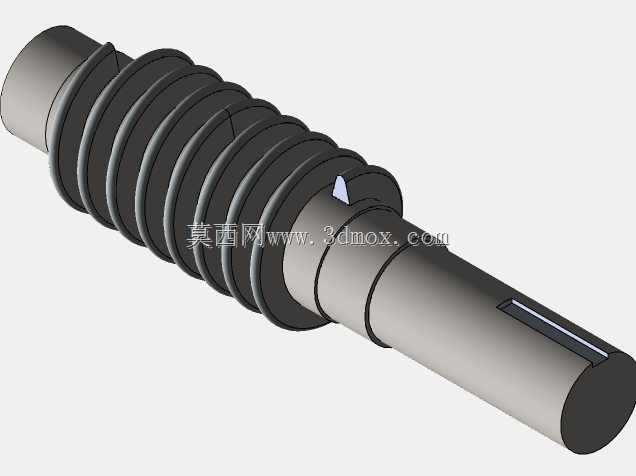

这套蜗轮蜗杆结构是机械传动领域中实现交错轴运动与动力传递的核心部件，常见于两轴空间垂直交错的传动场景，在轻工输送设备、小型自动化生产线、精密机床进给机构、舞台升降装置、阀门驱动执行器中都有广泛应用，能够在紧凑的安装空间内实现大传动比的动力传递，同时具备反向自锁的特性，可避免负载端反向带动动力端转动，提升设备运行的安全性与稳定性。从功能特性来看，该结构依靠蜗杆齿面与蜗轮轮齿的连续啮合完成动力传输，相比普通圆柱齿轮传动，啮合过程中齿面接触为线接触，承载能力更强，传动过程平稳无冲击，运行噪音更低，单级传动即可实现较大的减速比，无需多级齿轮串联即可满足低速大扭矩的输出需求，适配多数需要降低转速、提升输出扭矩的传动场景。在设计思路上，该结构优先考虑了啮合精度与安装适配性，蜗杆采用轴齿一体化设计，轴段预留了标准键槽安装位，可直接与动力输出端的联轴器、带轮进行连接，减少额外的连接零件，降低装配累计误差；蜗轮中心设置了带键槽的通孔，可直接套装在设备的输出轴上，轮齿采用与蜗杆匹配的渐开线齿形修形，啮合过程中齿面接触应力分布均匀，可有效降低长期运行后的齿面磨损，延长部件的使用寿命。从安装边界来看，蜗杆与蜗轮的中心距经过严格校核，装配时需保证两轴的空间垂直度，蜗杆轴的两端预留了轴承安装轴颈，可适配标准深沟球轴承或角接触轴承完成轴向与径向定位，蜗轮的轮毂厚度、外径尺寸与安装孔径适配常规通用安装座的尺寸要求，无需额外定制转接件即可完成装配，整体结构紧凑，占用安装空间小，可在狭小的设备腔体内部完成布置，适配各类紧凑型传动设备的设计需求。
