网格逆向转实体曲面处理操作演示

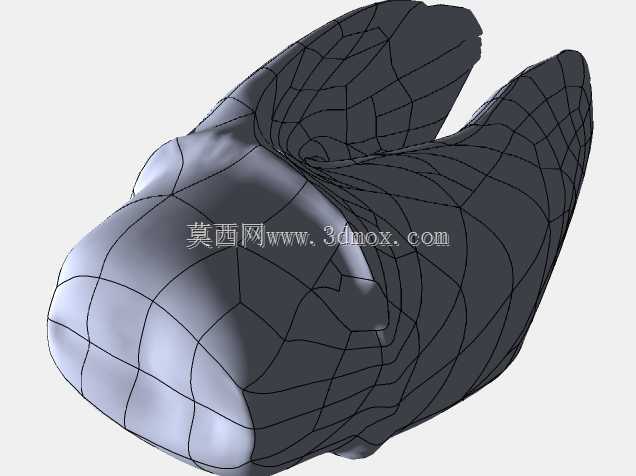

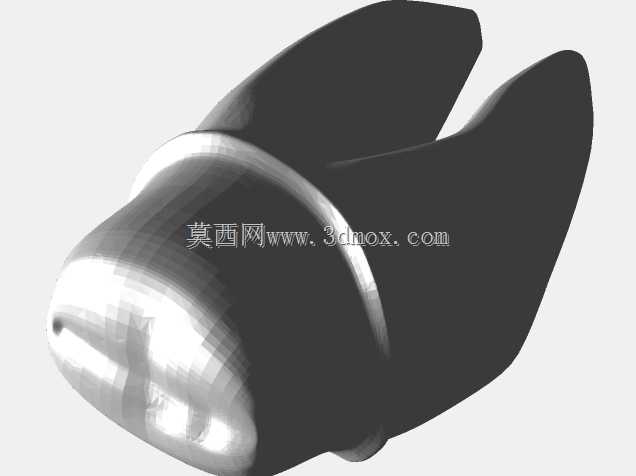

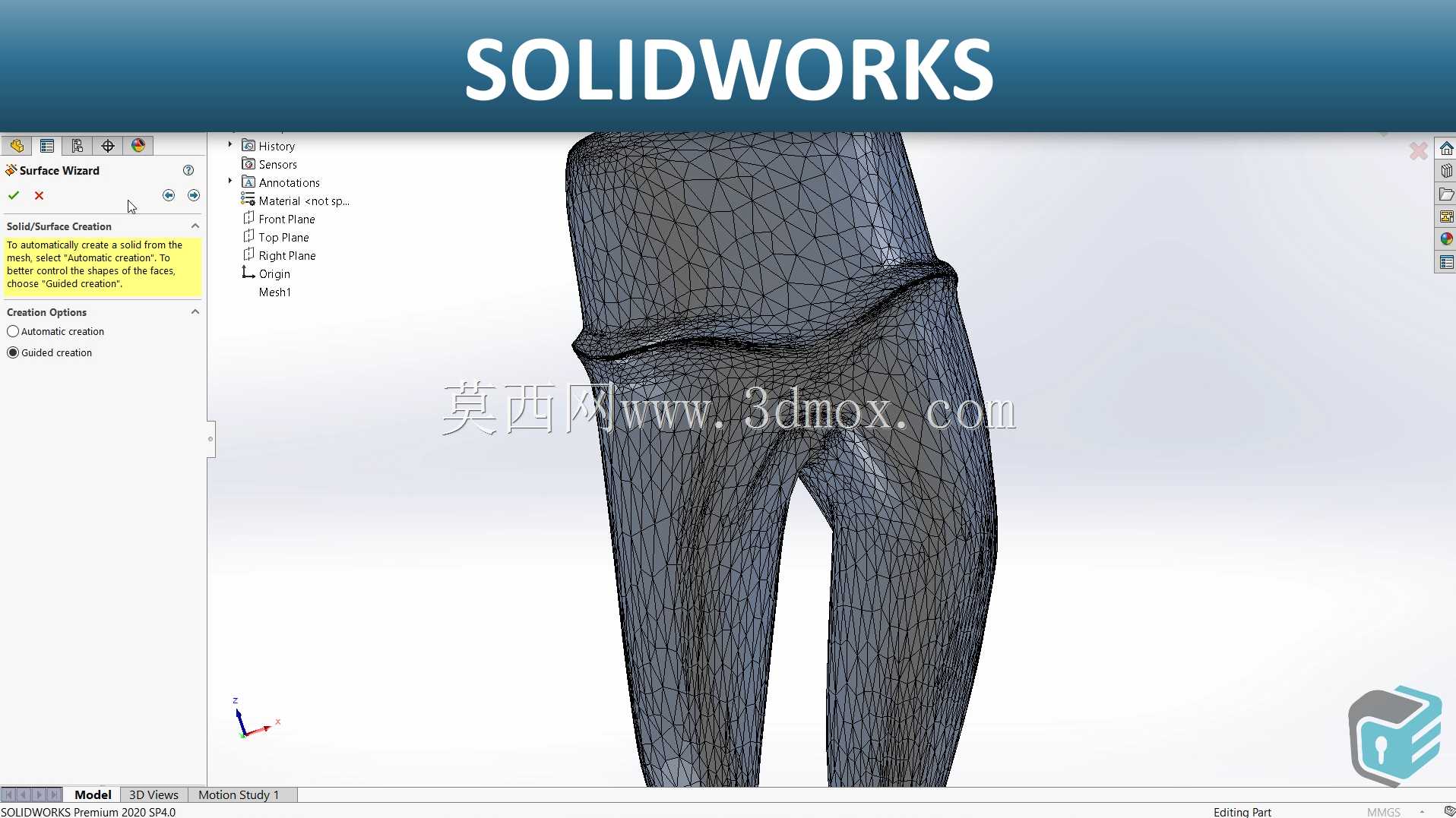

在逆向工程实操场景中，扫描得到的三角网格数据无法直接用于结构优化、装配干涉校验以及后续的数控加工编程，这套操作流程正是为解决网格数据到可编辑参数化模型的转换痛点而设计，覆盖从网格导入、缺陷修复到曲面实体生成的全流程节点。实际生产中，通过三维扫描获取的实物样件数据，往往存在面片破损、法向混乱、冗余三角面过多、局部特征缺失的问题，直接导入建模环境后无法进行特征编辑，也无法提取参数用于开模、结构改型等后续工作，这套操作逻辑针对这些常见问题，通过分步的网格预处理环节，先对导入的STL网格进行面精简、破孔修补、法向统一、平滑降噪处理，在保留样件原有轮廓特征的前提下，剔除扫描过程中产生的噪点与冗余面片，降低后续曲面拟合的计算负载。在功能特性上，这套流程可以针对不同精度要求的逆向场景调整参数，针对外观类曲面件可以提高曲面拟合的光顺度，针对结构类装配件可以优先保证关键安装面、配合面的尺寸精度，避免曲面重构过程中出现特征偏移。设计思路上遵循从整体到局部的处理逻辑，先完成整体网格的质量校验，将网格的三角面边长偏差、法向夹角控制在合理区间，再针对圆角、折边、安装位等局部特征进行细分网格处理，保证特征区域的面片密度足够支撑后续的曲面捕捉，之后通过自动曲面拟合结合手动调整的方式，将离散的三角网格拼接为连续的可编辑曲面，再通过曲面缝合、实体加厚等操作转换为可编辑的实体模型。在实际应用中，这套处理逻辑适配服装版型逆向复刻、工业零部件仿制改型、文创产品扫描建模等多个场景，以图中展示的裤装网格模型为例，处理完成后的参数化模型可以直接用于版型调整、面料受力仿真、3D打样验证，无需从零开始绘制曲面轮廓，大幅缩短从实物样件到数字模型的转化周期。处理过程中需要严格控制网格的边界范围，保证重构后的曲面与原始扫描件的轮廓偏差在允许公差范围内，同时预留好后续编辑的特征树节点，方便后续针对局部结构进行参数调整，避免重构后的模型出现无法编辑的碎面问题，保障后续仿真、加工环节的模型可用性。
